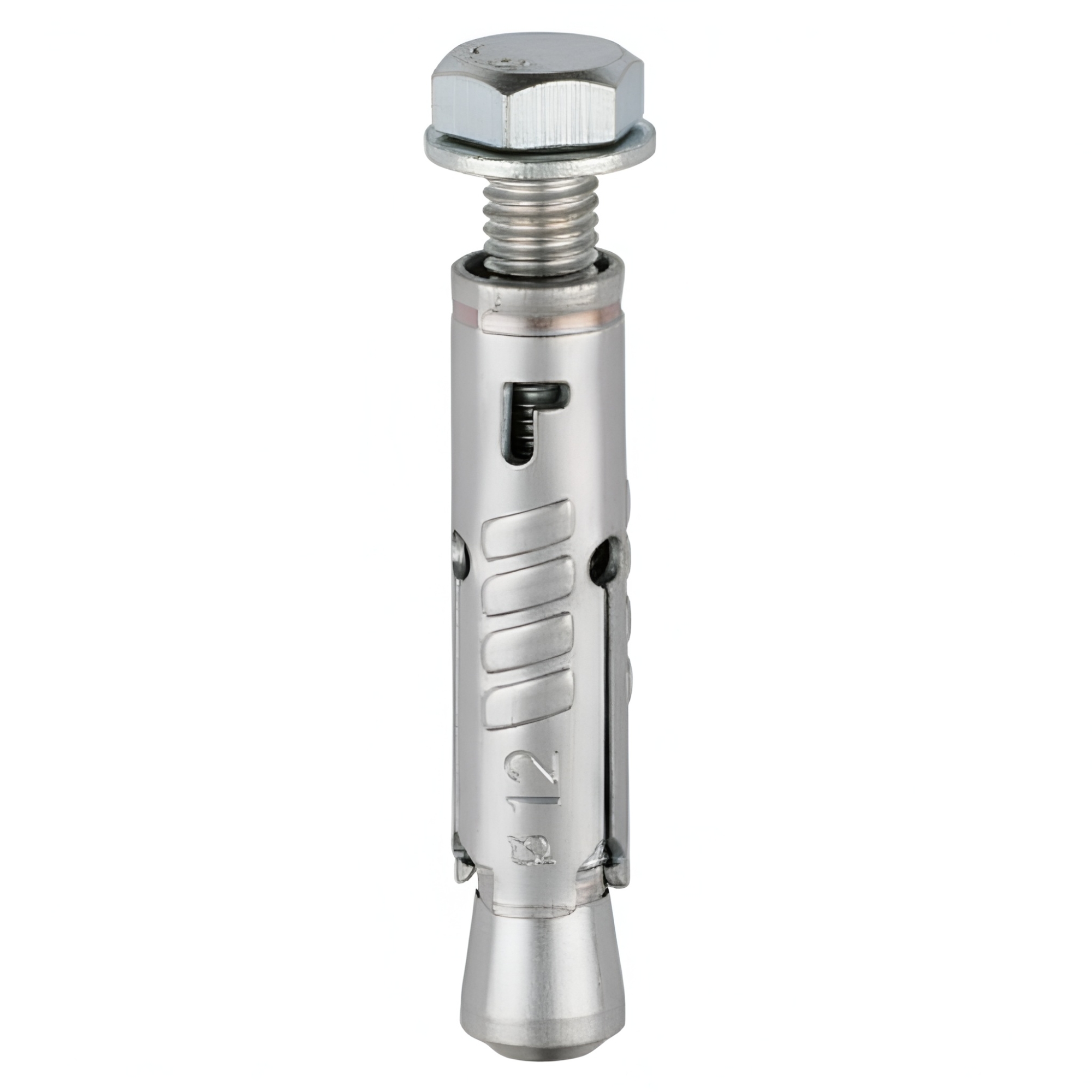

Стандартный анкер с болтом М10

Код: CM431060

Длина:

55 мм 60 мм 80 мм 90 мм

Резьба:

M6 M8 M10 M12

Вес, кг:	0,082
Объем, м³:	0,00004 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Страница из каталога_1
Страница из каталога_2
Страница - Типовой альбом DKC-2019.LT "Организация освещения с использованием оборудования АО "ДКС" и ООО "МГК "Световые Технологии"
Страницы - Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Страница - Типовой альбом DKC-2022.EC Типовые узлы прокладки инженерных коммуникаций

Стандартный анкер применяется для крепления тяжелых конструкций к основаниям из бетона, камня, полнотелого кирпича. Универсальность позволяет применять его для решения различных задач. Пластиковая заглушка защищает его от загрязнения пылью. Конструкция изделия позволяет многократно демонтировать изделие, и снова его закреплять.

Подробнее

Модель/исполнение	Ударный
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Мин. глубина высверленного отверстия, мм	67
Материал втулки (гильзы)	Сталь
Длина, мм	80
Метрический размер резьбы (М..)	10

Диаметр высверливаемого отверстия, мм	15
Самосверлящий	Да
Выдергивающая нагрузка, кН	20.6
Укрепление существующего	Да
Элемент крепления	Винт с Г-крюком

Материал	Cталь, оцинкованная по методу Сендзимира
Резьба	M10

Длина	80 мм
Тип изделия	Анкер стандартный с болтом

Аналоги

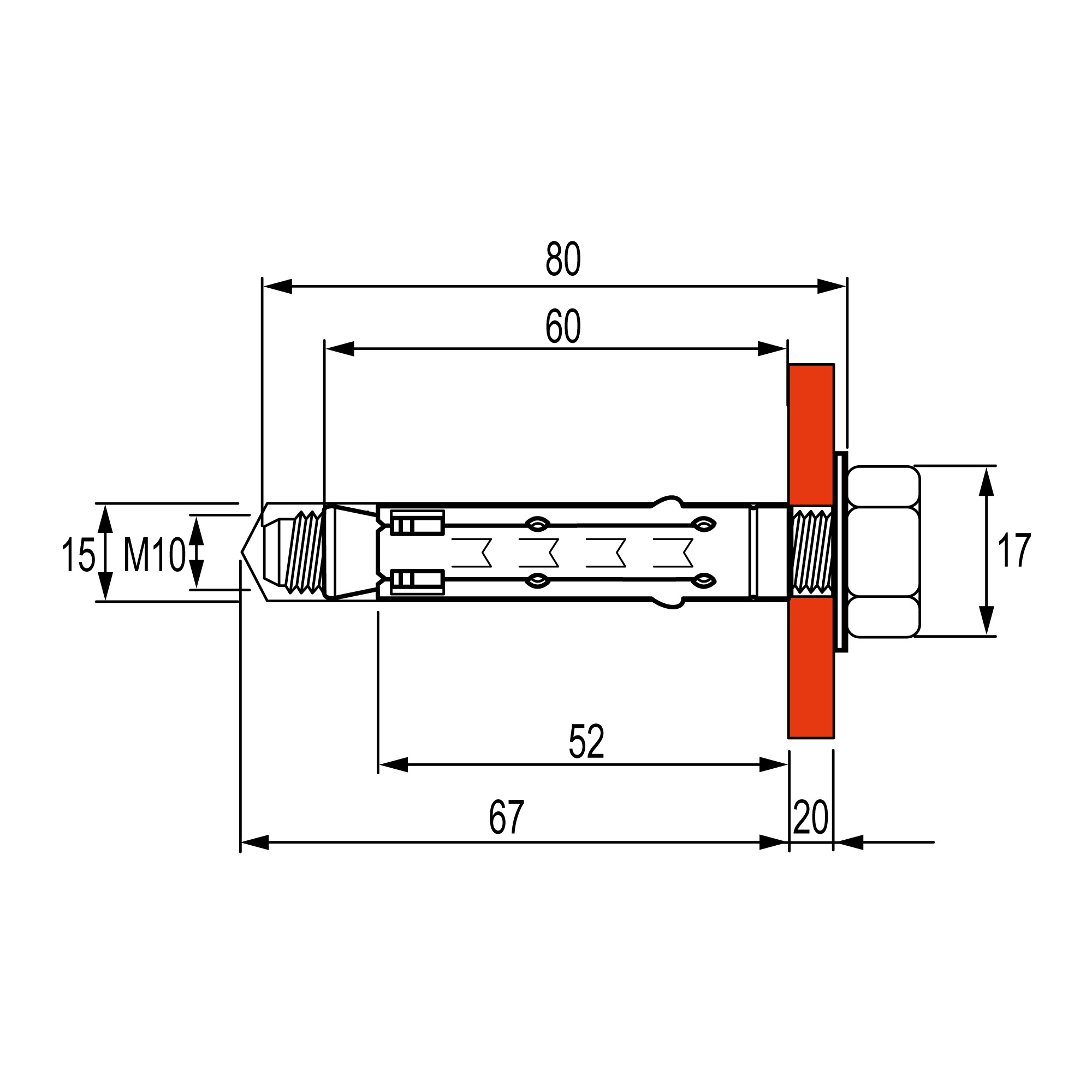

Чертежи
