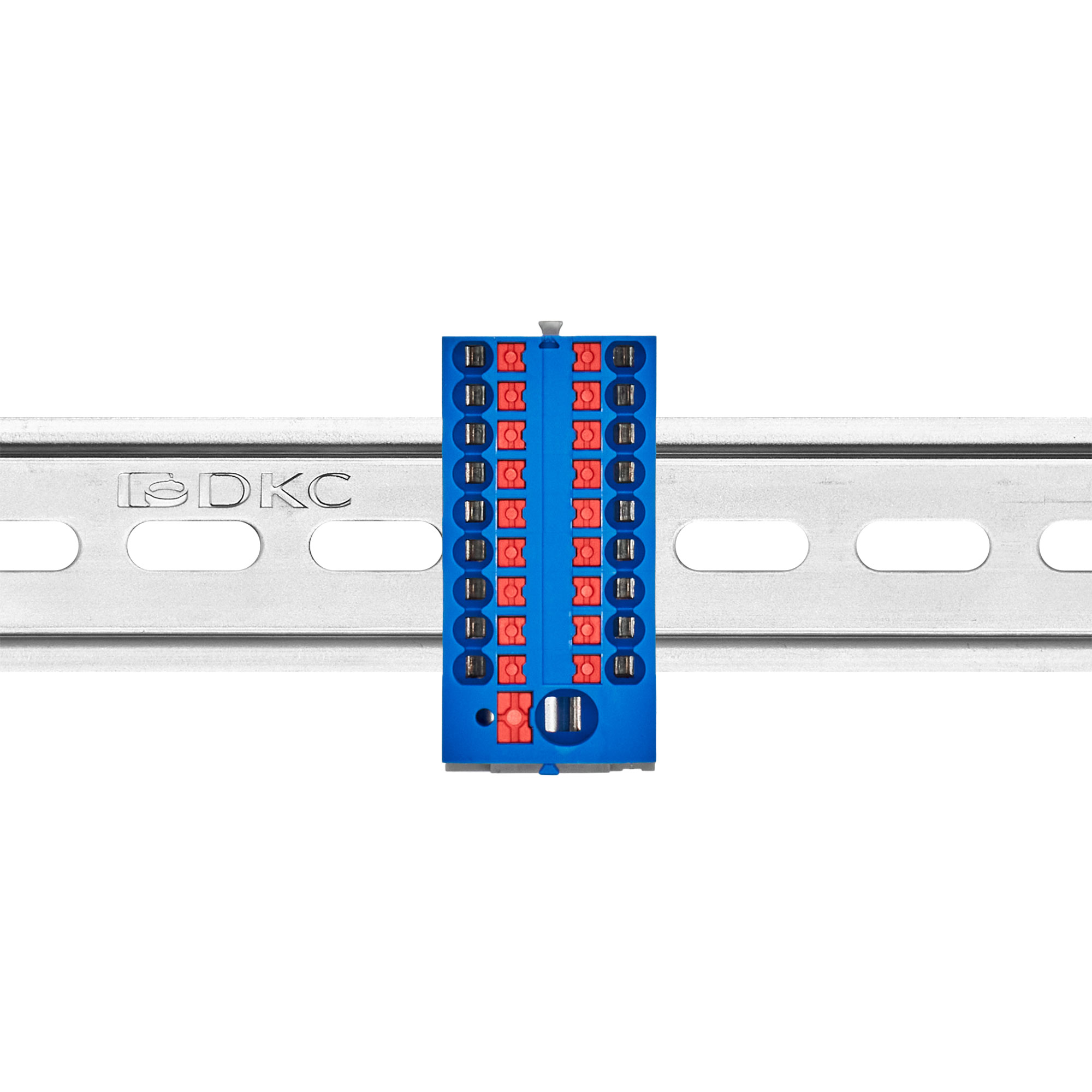

Блок распределительный с верт. адаптером на рейки шириной 15/35мм, зажим push-in, 1 ввод 6 кв.мм, 18 точек подключения 2,5 кв.мм, синий
Код:
DTP1-118-104SPUB-V
Код:
DTP1-118-104SPUB-V
Распределительный блок с push-in зажимом и вертикальным адаптером предназначен для удобного и безопасного распределения потенциала между несколькими цепями. Имеет один ввод для проводников сечением 6 мм² и восемнадцать точек подключения по 2,5 мм². Монтаж выполняется без инструмента, установка возможна на DIN-рейку шириной 15 или 35 мм. Корпус изготовлен из полиамида 6.6 с классом горючести V0 по UL-94, обеспечивающего надежность и термостойкость. Габариты (В×Ш×Г) — 21,7×56,9×28,8 мм, цвет — синий.
Подробнее
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Цвет | Синий |
| Номин. напряжение, В | 690 |
| Длина, мм | 28.8 |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Ширина/размер ячейки, мм | 56.9 |
| Высота (на мин. возможной высоте установки), мм | 21.7 |
| Требуется торцевая пластина | Нет |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 19 |
| Соединенные внутри уровни (между собой) | Да |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.2...10 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.2...6 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.2...6 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.2...6 |
| Материал изоляции корпуса | Термопласт |
| Позиция соединения | Сверху |
| Номин. ток In, А | 41 |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Количество полюсов | 19 |
| С защитой от прикосновения | Да |
| Поперечное сечение жилы, мм² | 6 |
| Функция клеммы | Распределительная |
| Тип зажима | Push-in |
| Ширина | 28,8 мм |
| Количество точек подключения | 19 |
| Номинальное сечение | 2,5 мм2 |
| Максимальное сечение | 4 мм2 |
| Длина снятия изоляции | 8−10 мм |
| Номинальное сечение ввода | 6 мм2 |
| Максимальное сечение ввода | 10 мм2 |
| Длина снятия изоляции ввода | 10−12 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 32 A |
| Максимальный ток общий | 57 A |
| Материал корпуса | PA |
| Масса | 0,037 кг |
| Наличие ввода 6(10) мм2 | Да |
| Способ монтажа | Вертикально на DIN-рейку |
