Блок распределительный, зажим push-in, 1 ввод 6 кв.мм, 12 точек подключения 2,5 кв.мм, красный

Код: DTP1-112-104SPUR
Код: DTP1-112-104SPUR
Тип упаковки:
Кол-во в упаковке: 24
Ед. изм: шт
Вес, кг: 0,020
Объем, м3: 0,00005
?

Количество точек подключения:

Наличие ввода 6(10) мм2:

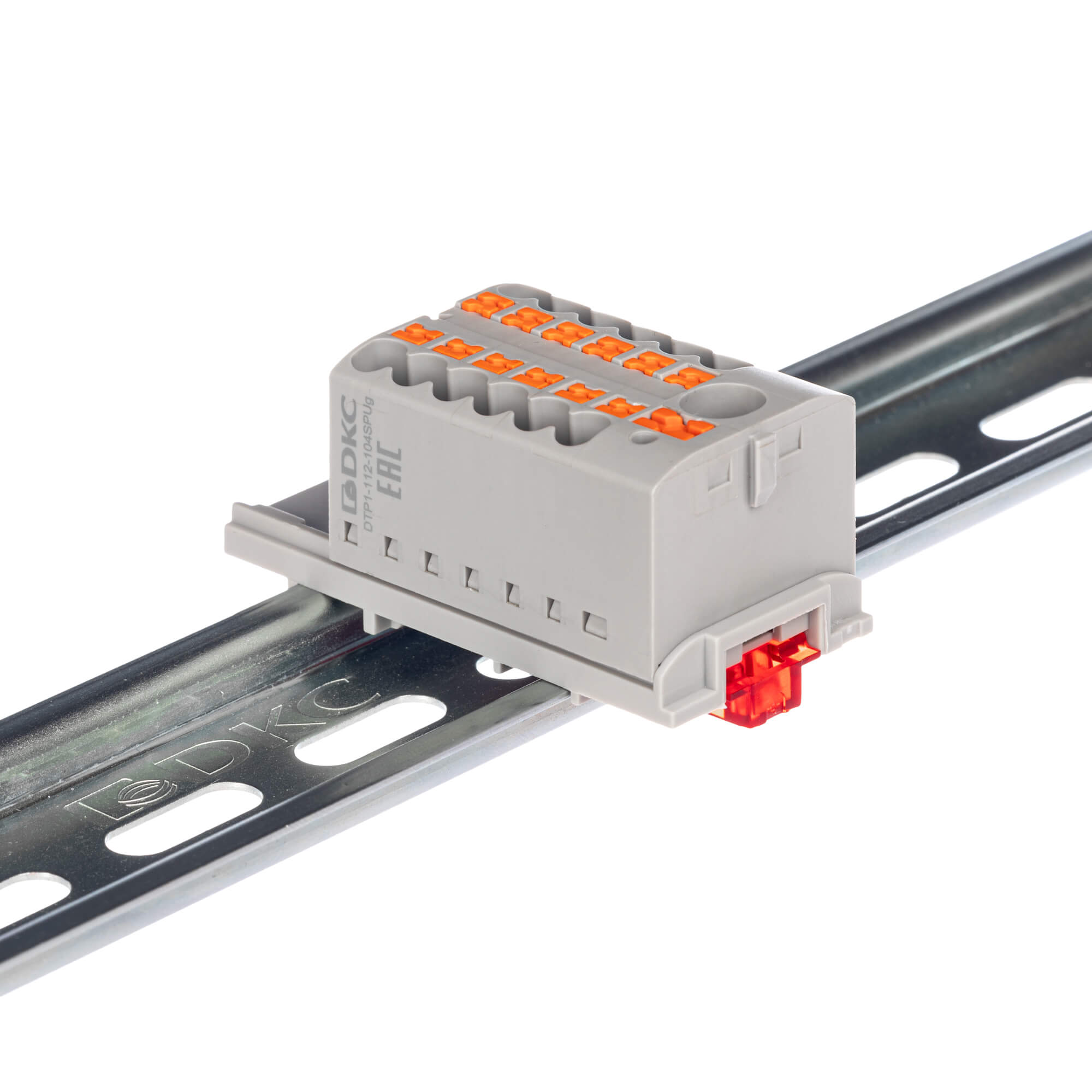

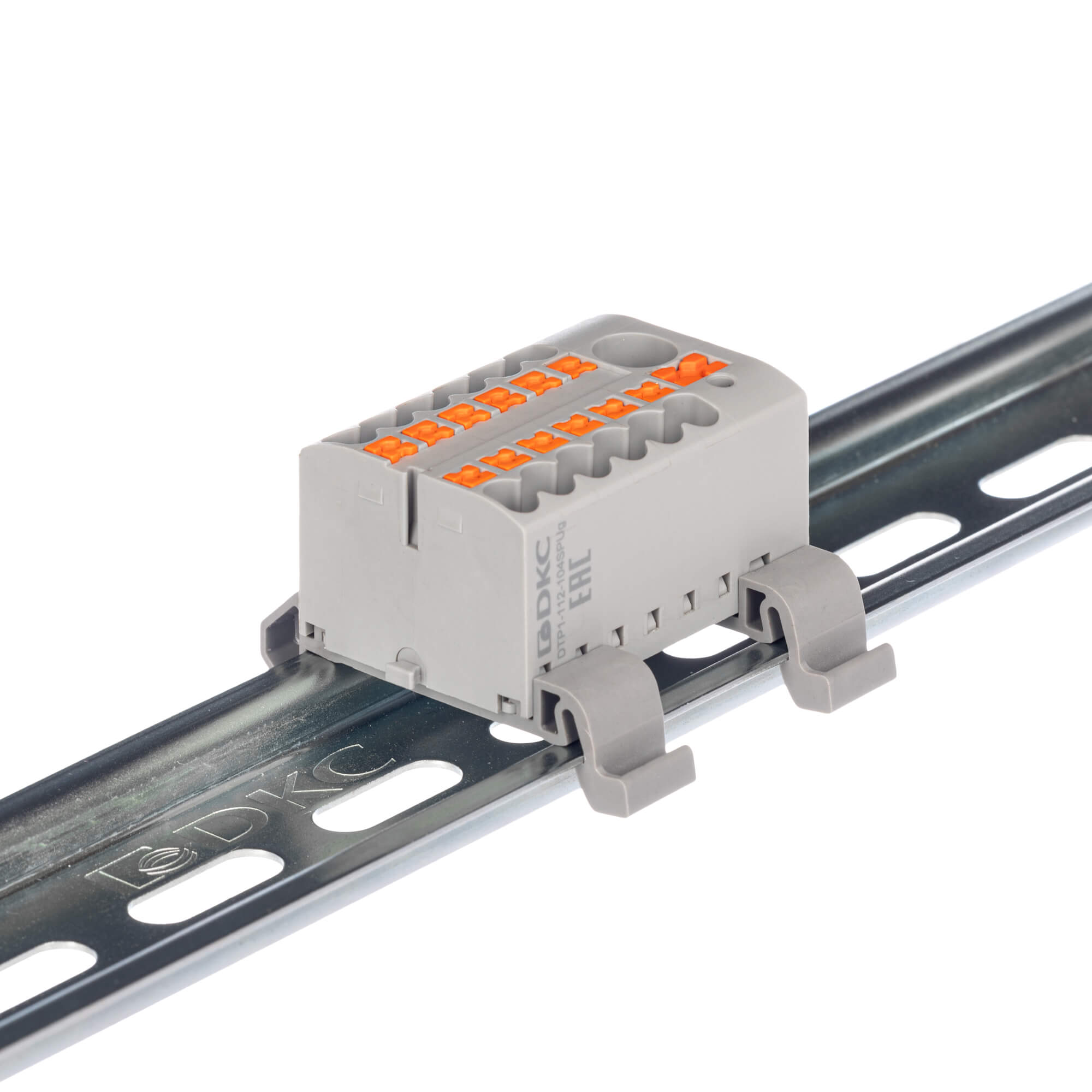

Блок распределительный с push-in зажимом предназначен для распределения потенциала на несколько точек подключения. Монтаж осуществляется на DIN-рейку шириной 15 или 35 мм и на монтажную плату с помощью адаптеров. Температура эксплуатации – от -40 до +105 °C. Корпус выполнен из полиамида 6.6 с классом горючести V0 UL-94. Цвет – красный, 1 ввод с номинальным сечением 6 мм2, 12 точек подключения с номинальным сечением проводников 2,5 мм2. Габариты (В×Ш×Г) – 21,7×41,3×28,8 мм.
Подробнее
Блок распределительный с push-in зажимом предназначен для распределения потенциала на несколько точек подключения. Монтаж осуществляется на DIN-рейку шириной 15 или 35 мм и на монтажную плату с помощью адаптеров. Температура эксплуатации – от -40 до +105 °C. Корпус выполнен из полиамида 6.6 с классом горючести V0 UL-94. Цвет – красный, 1 ввод с номинальным сечением 6 мм2, 12 точек подключения с номинальным сечением проводников 2,5 мм2. Габариты (В×Ш×Г) – 21,7×41,3×28,8 мм.
Подробнее
Цвет Красный
Номин. напряжение, В 690
Длина, мм 28.8
Рабочая температура, °C -40...105
Класс воспламеняемости изоляц. материала согл. UL94 V0
Ширина/размер ячейки, мм 41.3
Высота (на мин. возможной высоте установки), мм 21.7
Требуется торцевая пластина Нет
Тип электрич. соединения 1 Соединение с пружинным зажимом
Тип электрич. соединения 2 Соединение с пружинным зажимом
Количество уровней 1
Количество зажимов на 1 уровень 13
Соединенные внутри уровни (между собой) Да
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² 0.2...10
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² 0.2...6
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² 0.2...6
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² 0.2...6
Материал изоляции корпуса Термопласт
Позиция соединения Сверху
Номин. ток In, А 41
Проверено на взрывобезопасность по версии Ex e Нет
Поперечное сечение жилы, мм² 6
Количество полюсов 13
С интегрированным тестовым гнездом Да
Количество перемык. зажимов 13
С защитой от прикосновения Да
Функция клеммы Распределительная
Тип зажима Push-in
Ширина 41,3 мм
Количество точек подключения 13
Номинальное сечение 2,5 мм2
Максимальное сечение 4 мм2
Длина снятия изоляции 8−10 мм
Номинальное сечение ввода 6 мм2
Максимальное сечение ввода 10 мм2
Длина снятия изоляции ввода 10−12 мм
Номинальное импульсное напряжение 8 кВ
Степень загрязненности 3
Максимальный ток 32 A
Максимальный ток общий 57 A
Материал корпуса PA
Масса 0,027 кг
Наличие ввода 6(10) мм2 Да
