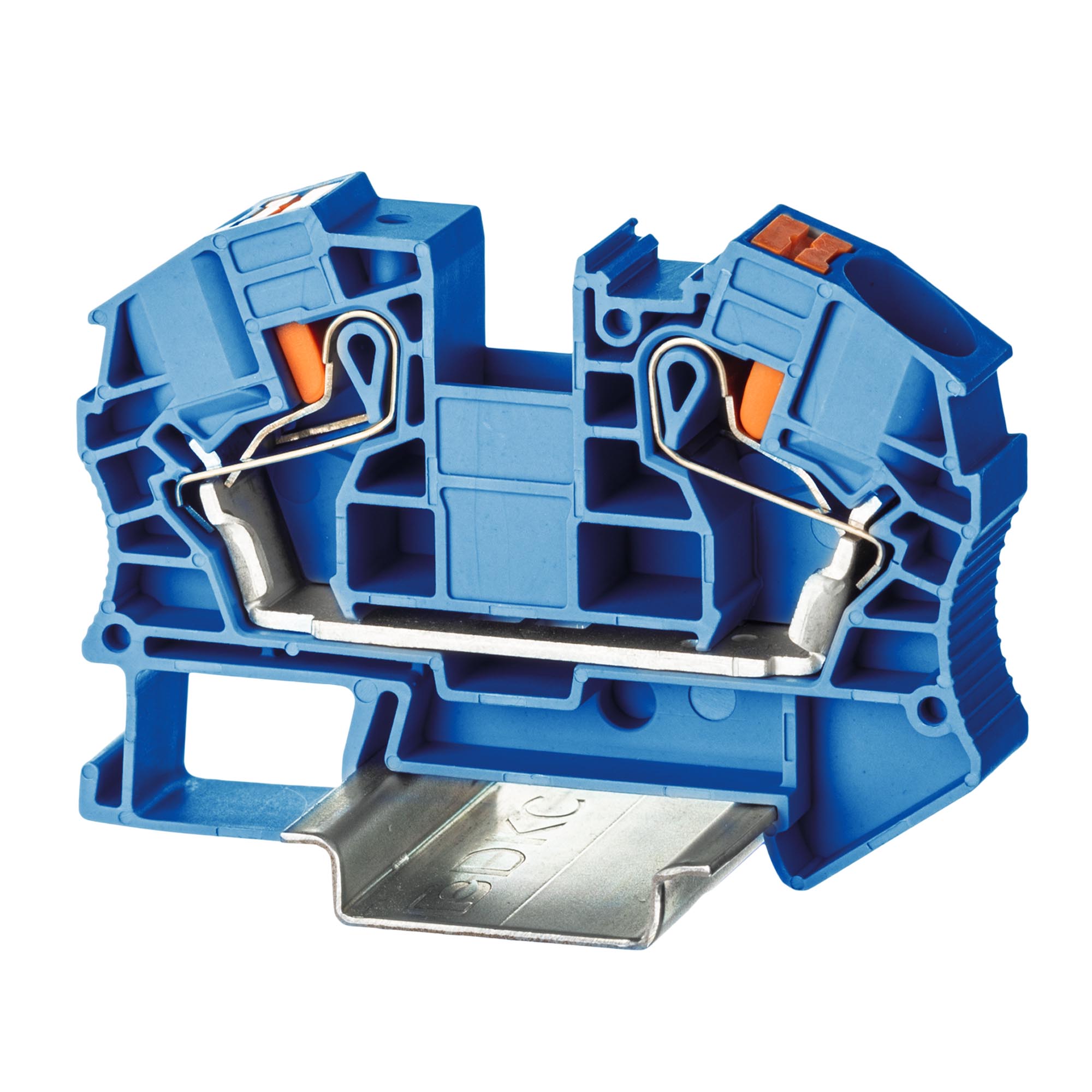

Клемма проходная, зажим push-in, 2 точки подключения, 16 кв.мм, синяя
Код:
VPR-16-BU
Клемма проходная, зажим push-in, 2 точки подключения, 16 кв.мм, синяя
Код:
VPR-16-BU
Проходная клемма с зажимом Push-in предназначена для соединения двух проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Синий цвет, 2 точки подключения, 16 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 60,1×75,4×12,2 мм.
Подробнее
| Номин. ток In, А | 76 |
| Номин. напряжение, В | 1000 |
| Цвет | Синий |
| Длина, мм | 75.4 |
| Ширина/размер ячейки, мм | 12.2 |
| Высота (на мин. возможной высоте установки), мм | 60.1 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Способ монтажа | DIN-рейка (с -профилем) 35 мм |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5...25 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5...16 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.5...16 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.5...16 |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Количество уровней | 1 |
| Количество зажимов на 1 уровень | 2 |
| Требуется торцевая пластина | Да |
| Соединенные внутри уровни (между собой) | Нет |
| Позиция соединения | Сверху |
| Проверено на взрывобезопасность по версии Ex e | Нет |
| Количество полюсов | 2 |
| Тип продукции | Клемма |
| Функция клеммы | Проходная |
| Тип зажима | Push-in |
| Ширина | 12,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 16 мм² |
| Максимальное сечение | 25 мм² |
| Два проводника одинакового сечения в двойном наконечнике | 1,5−4 мм² |
| Длина снятия изоляции | 18 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Максимальный ток | 57 A |
| Размер отвертки | 1,0 × 5,5 |
| Материал корпуса | PA |
