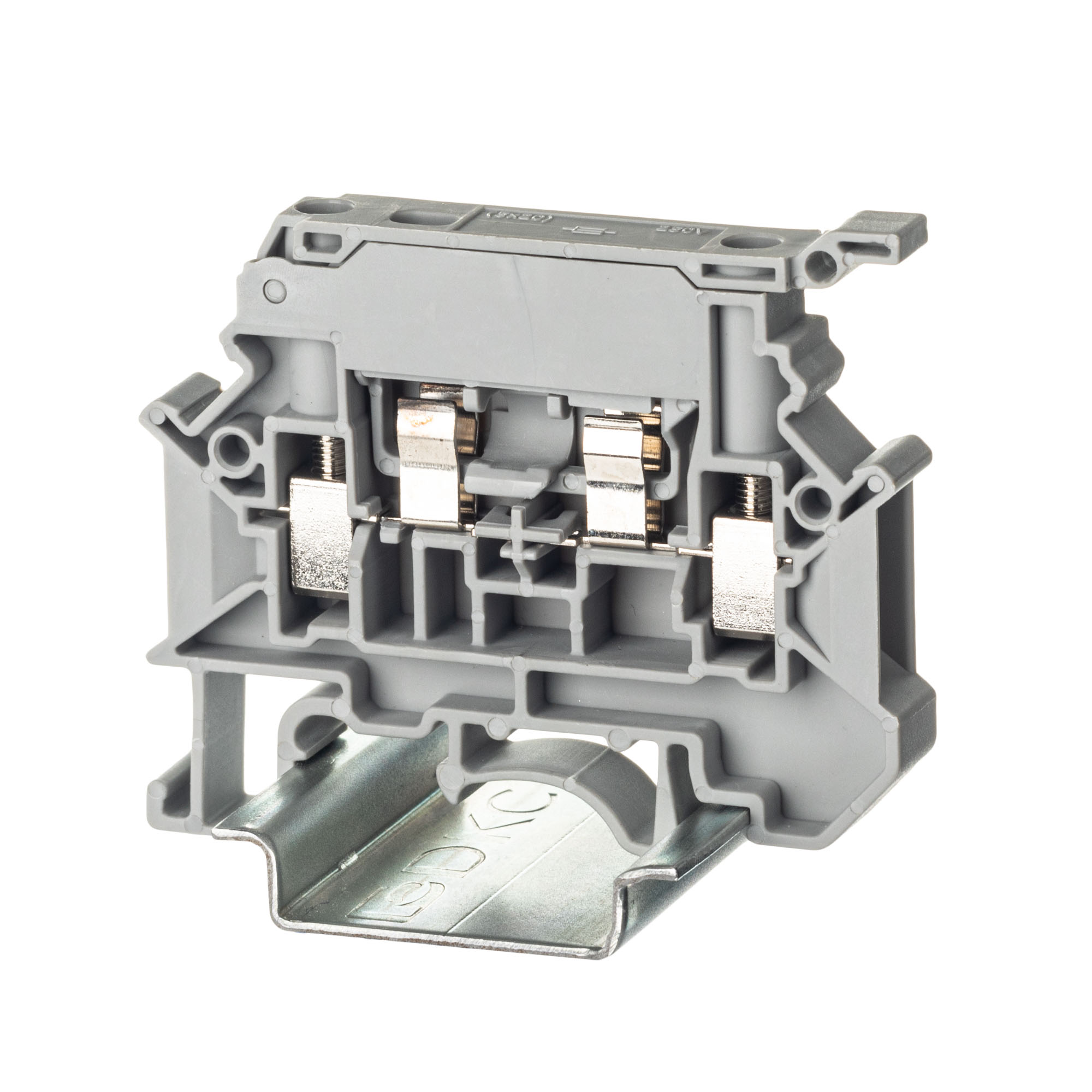

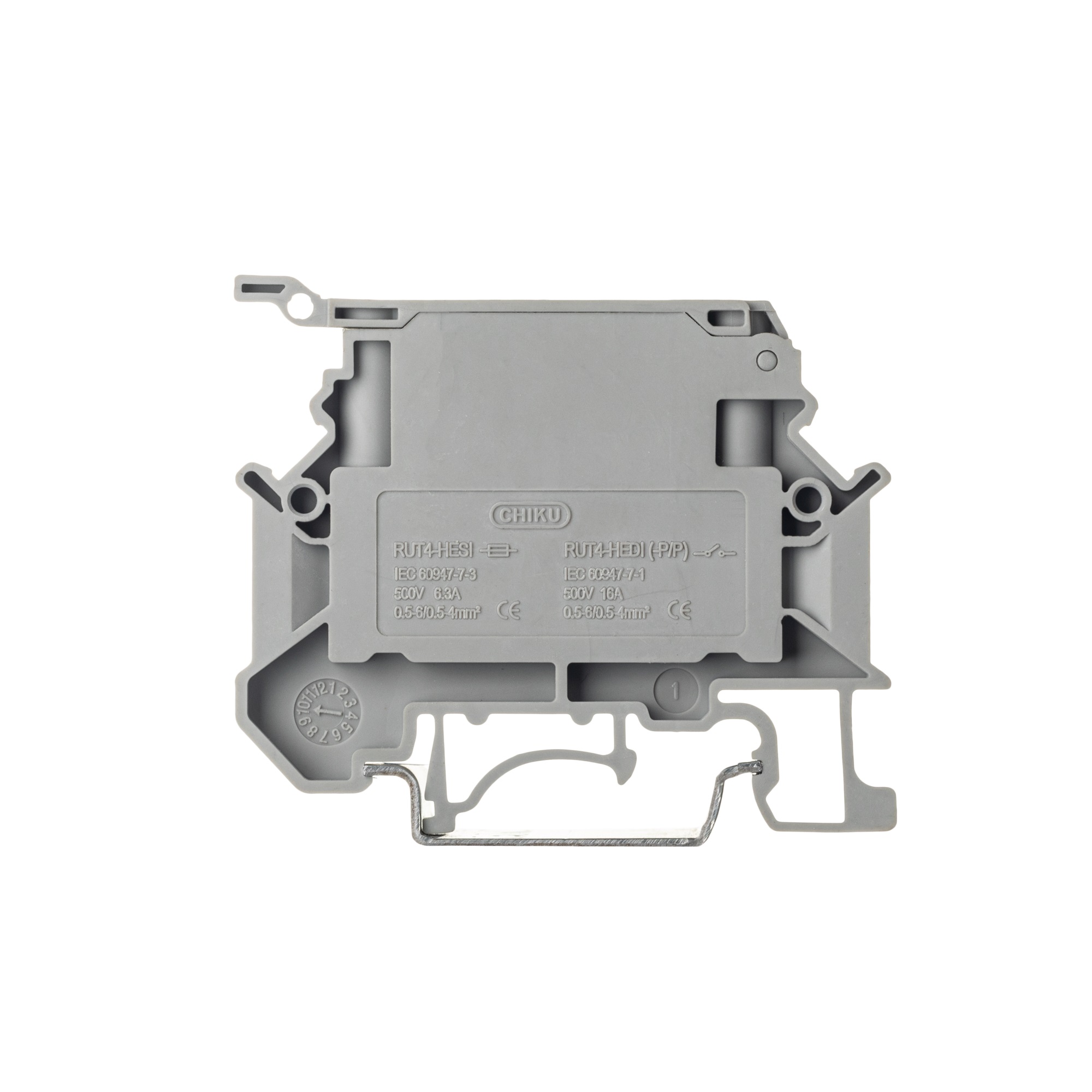

Клемма для предохранителя, винтовой зажим, 2 точки подключения, 4 кв.мм, серая
Код: TUR-4-HESI
Клемма для предохранителя, винтовой зажим, 2 точки подключения, 4 кв.мм, серая
Код: TUR-4-HESI
| Тип используемого предохранителя | Цилиндр. плавкий предохранитель 5х20 мм |
| Номин. ток In, А | 6.3 |
| Номин. напряжение, В | 500 |
| Тип индикатора для индикации дефекта | Нет |
| Тип питания для индикации дефекта | AC/DC |
| Тип держателя предохранителя | Поворотный/выдвижной |
| Цвет | Серый |
| Длина, мм | 57.8 |
| Ширина/размер ячейки, мм | 8.2 |
| Высота (на мин. возможной высоте установки), мм | 73 |
| Материал изоляции корпуса | Термопласт |
| Рабочая температура, °C | -40...105 |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.14...6 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.14...4 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.14...6 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.14...6 |
| Тип электрич. соединения 1 | Винтовое соединение |
| Тип электрич. соединения 2 | Винтовое соединение |
| Количество уровней | 1 |
| Позиция соединения | Сбоку |
| Способ монтажа | DIN-рейка 35 мм |
| Требуется торцевая пластина | Да |
| Напряжение питания для индикатора дефекта, В | 0...0 |
| Тип продукции | Клемма |
| Функция клеммы | Для предохранителя |
| Тип зажима | Винт |
| Ширина | 8,2 мм |
| Количество ярусов | 1 |
| Количество точек подключения | 2 |
| Номинальное сечение | 4 мм² |
| Максимальное сечение | 6 мм² |
| Два проводника одинакового сечения | 0,14−1,5 мм² |
| Длина снятия изоляции | 9 мм |
| Номинальное импульсное напряжение | 8 кВ |
| Степень загрязненности | 3 |
| Размер винта | M3 |
| Момент затяжки | 0,6−0,8 Н∙м |
| Размер отвертки | 0,6 × 3,5 |
| Материал корпуса | PA |
