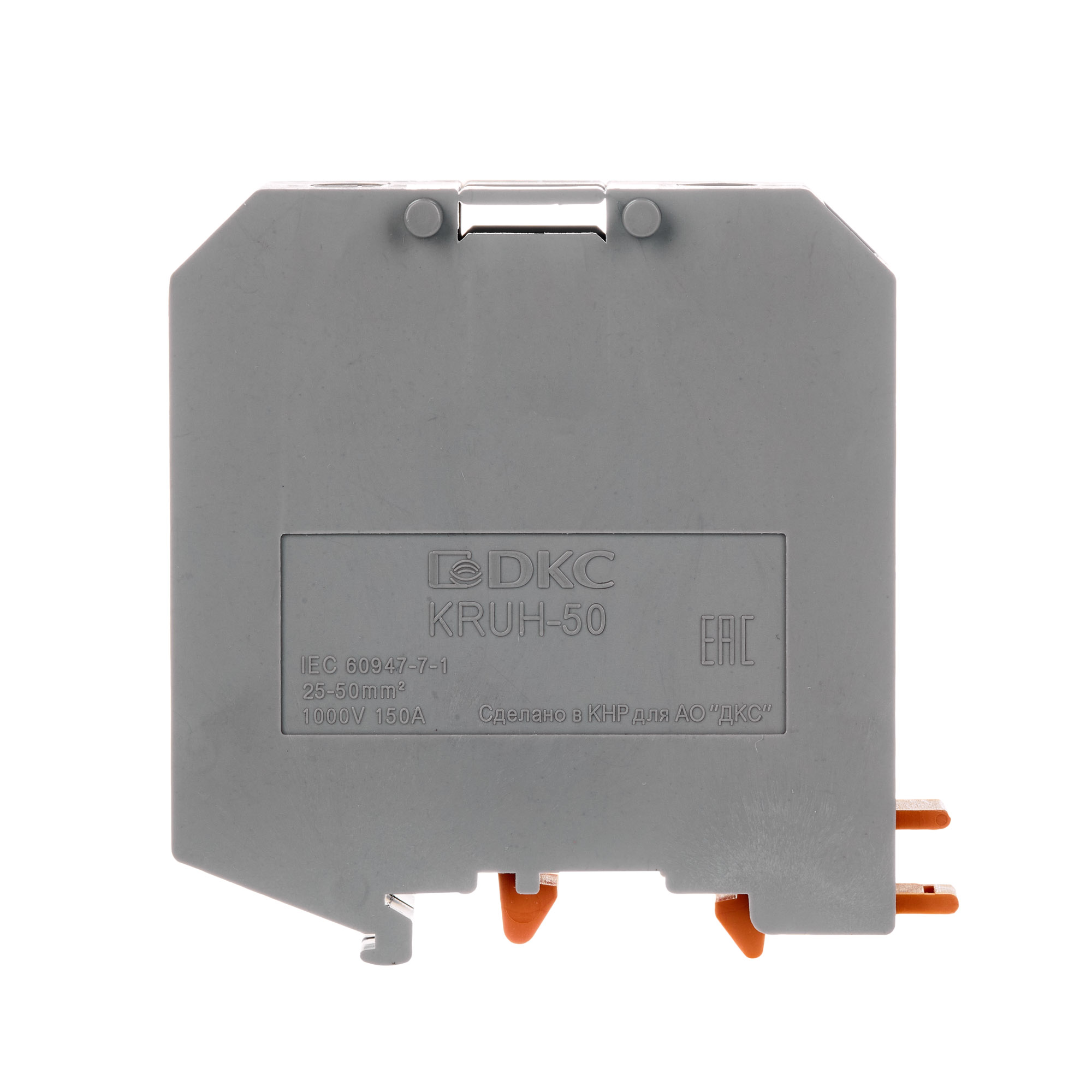

Клемма проходная, винтовой зажим, 2 точки подключения, 50 кв.мм, серая
Код:
KRUH-50
Клемма проходная, винтовой зажим, 2 точки подключения, 50 кв.мм, серая
Код:
KRUH-50
Вес, кг: | 0,125 |
Объем, м3: |
0,00012
?
|
Тип упаковки:
Кол-во в упаковке: 10
Ед. изм: шт
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания

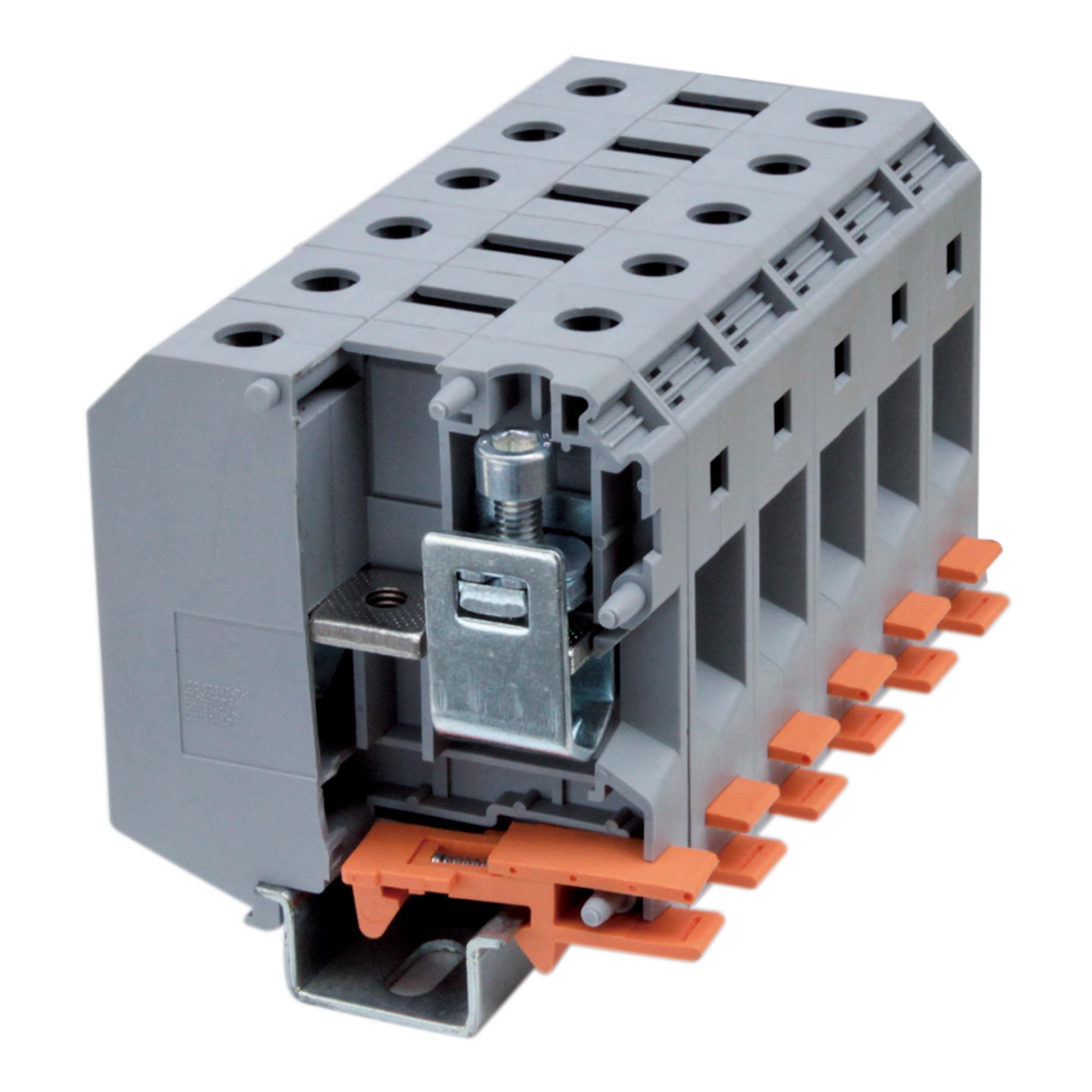

Проходная клемма с винтовым зажимом предназначена для соединения двух проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 50 мм². 1 канал винтовых перемычек. Габариты (В×Ш×Г) 83,5×70,5×20 мм.
Номин. ток In, А | 150 |
Номин. напряжение, В | 1000 |
Цвет | Серый |
Длина, мм | 70.5 |
Ширина/размер ячейки, мм | 20 |
Высота (на мин. возможной высоте установки), мм | 83.5 |
Материал изоляции корпуса | Термопласт |
Рабочая температура, °C | -40...105 |
Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
Способ монтажа | DIN-рейка (с -профилем)/G-рейка (с G-профилем) |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 16...70 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 25...50 |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 16...70 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 16...70 |
Тип электрич. соединения 1 | Винтовое соединение |
Тип электрич. соединения 2 | Винтовое соединение |
Количество уровней | 1 |
Количество зажимов на 1 уровень | 2 |
Требуется торцевая пластина | Нет |
Соединенные внутри уровни (между собой) | Нет |
Позиция соединения | Сбоку |
Проверено на взрывобезопасность по версии Ex e | Нет |
Количество полюсов | 2 |
Тип продукции | Клемма |
Функция клеммы | Проходная |
Тип зажима | Винт |
Ширина | 20 мм |
Количество ярусов | 1 |
Количество точек подключения | 2 |
Номинальное сечение | 50 мм² |
Максимальное сечение | 70 мм² |
Два проводника одинакового сечения | 10−16 мм² |
Длина снятия изоляции | 24 мм |
Номинальное импульсное напряжение | 8 кВ |
Степень загрязненности | 3 |
Максимальный ток | 150 A |
Размер винта | M6 |
Момент затяжки | 6−8 Н∙м |
Размер отвертки | S4 |
Материал корпуса | PA |
