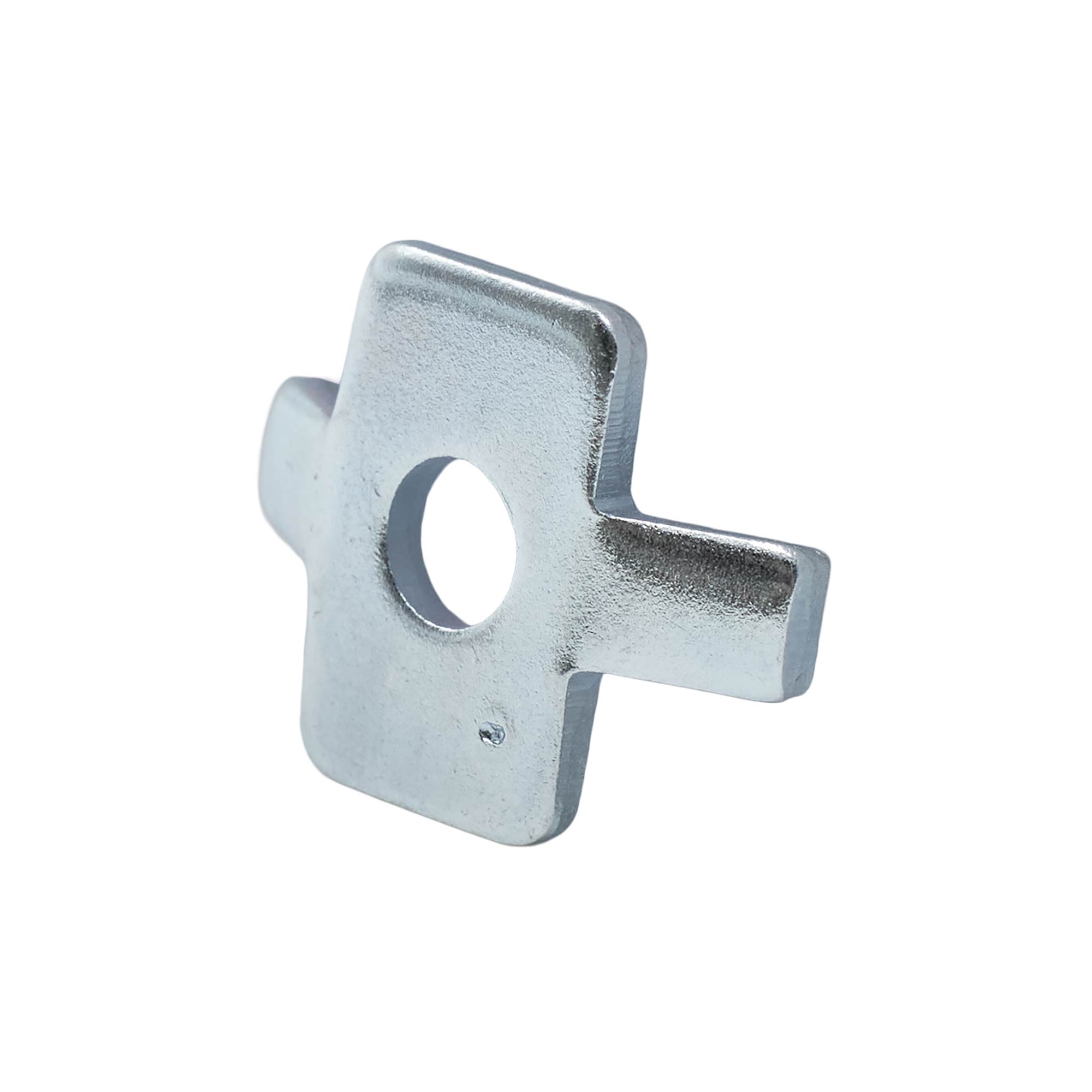

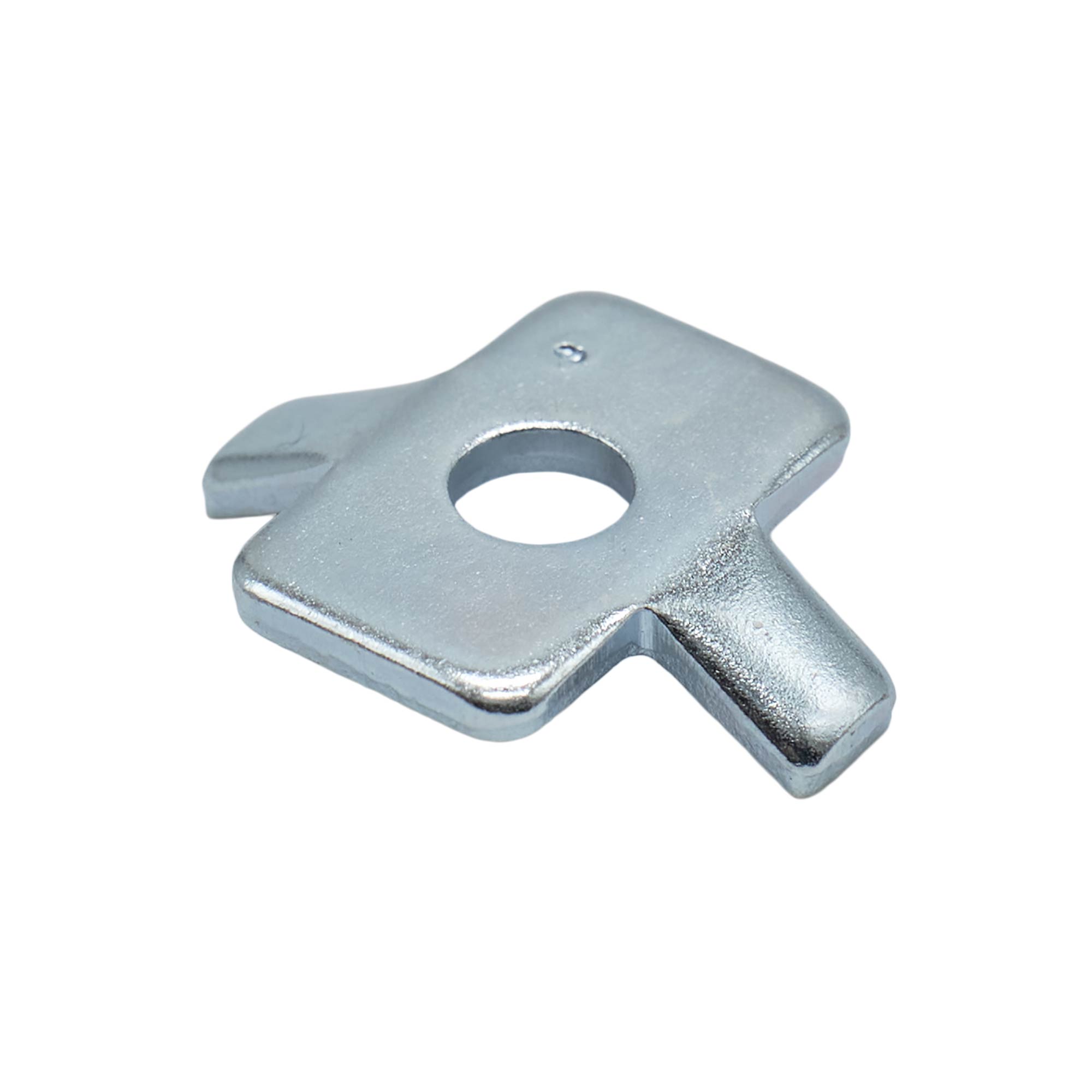

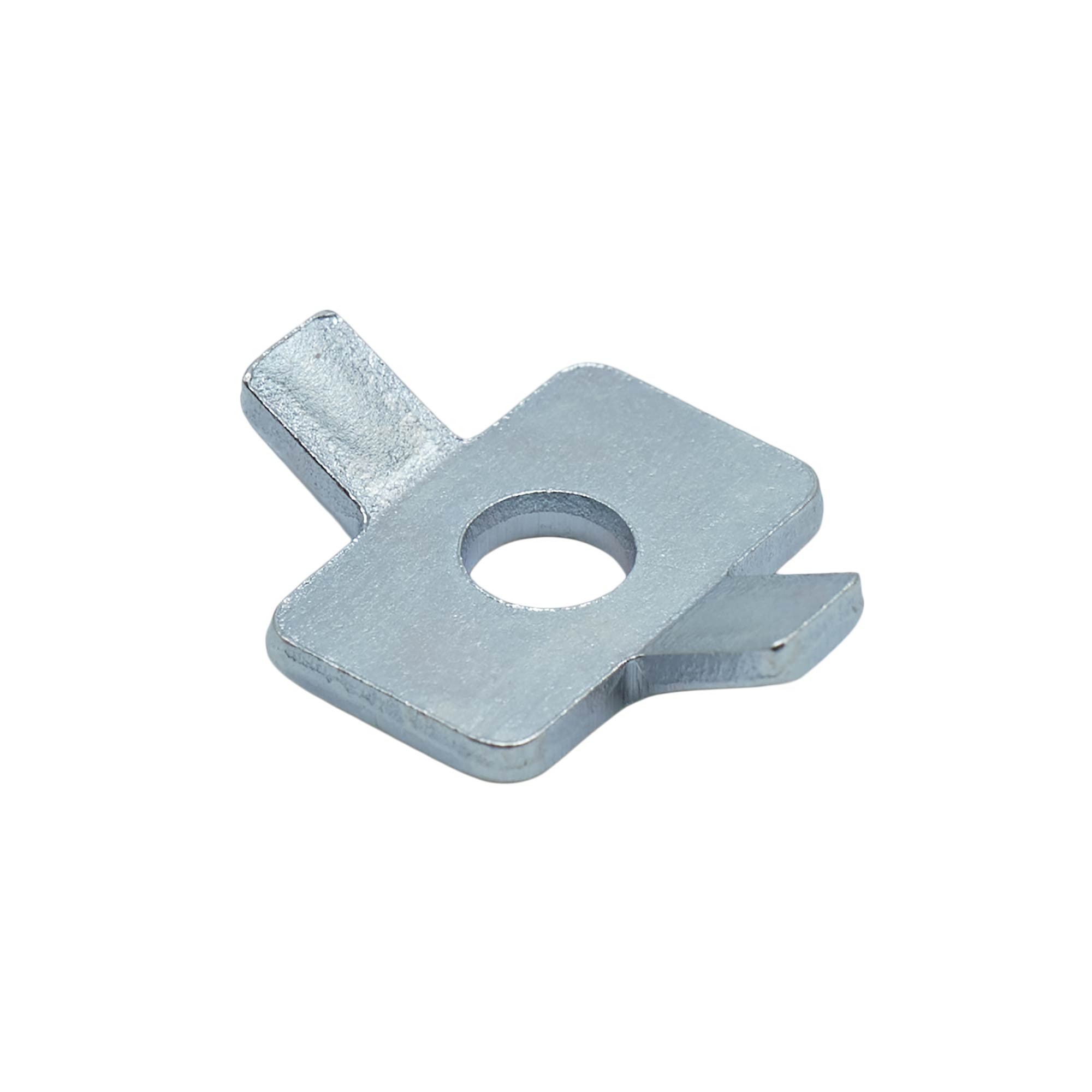

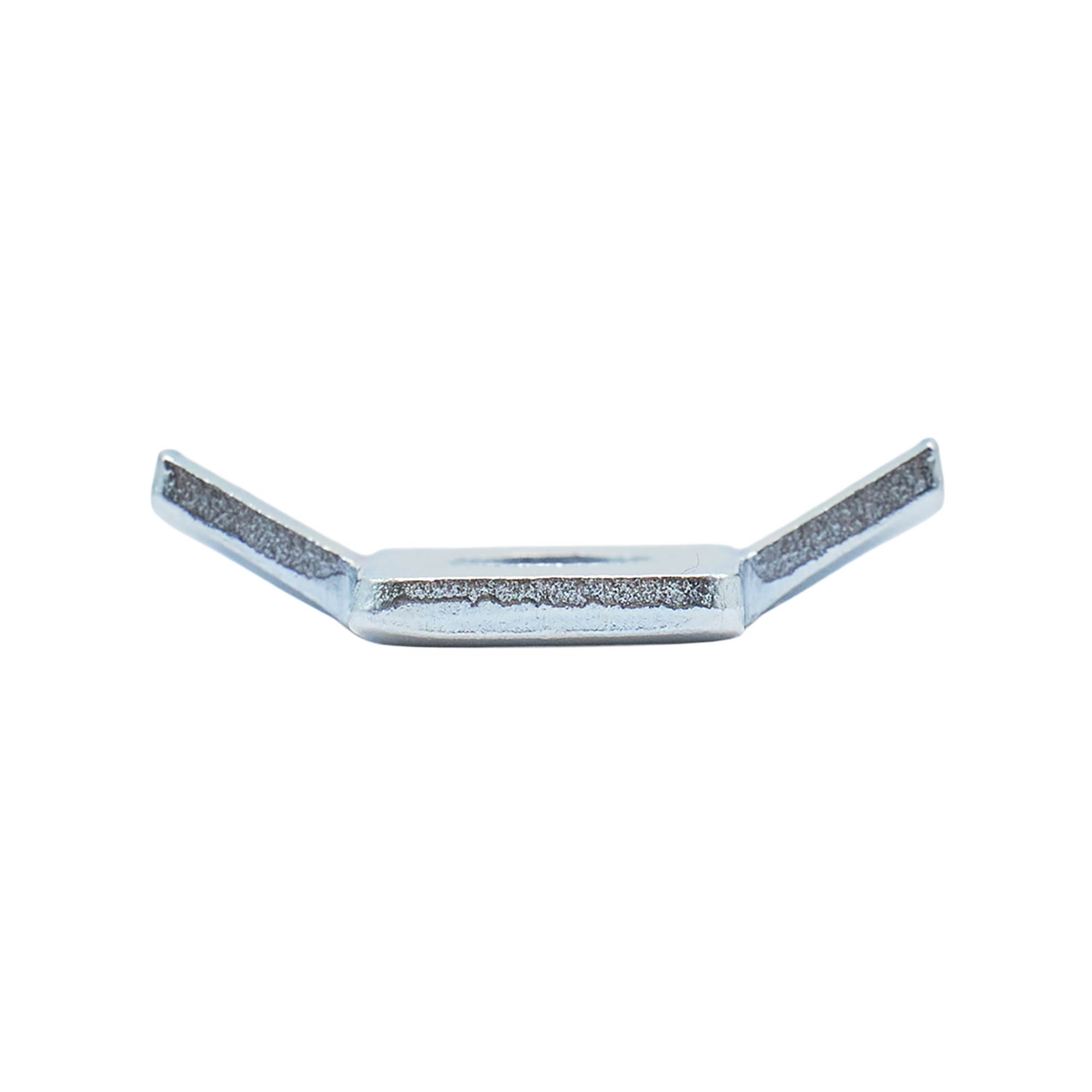

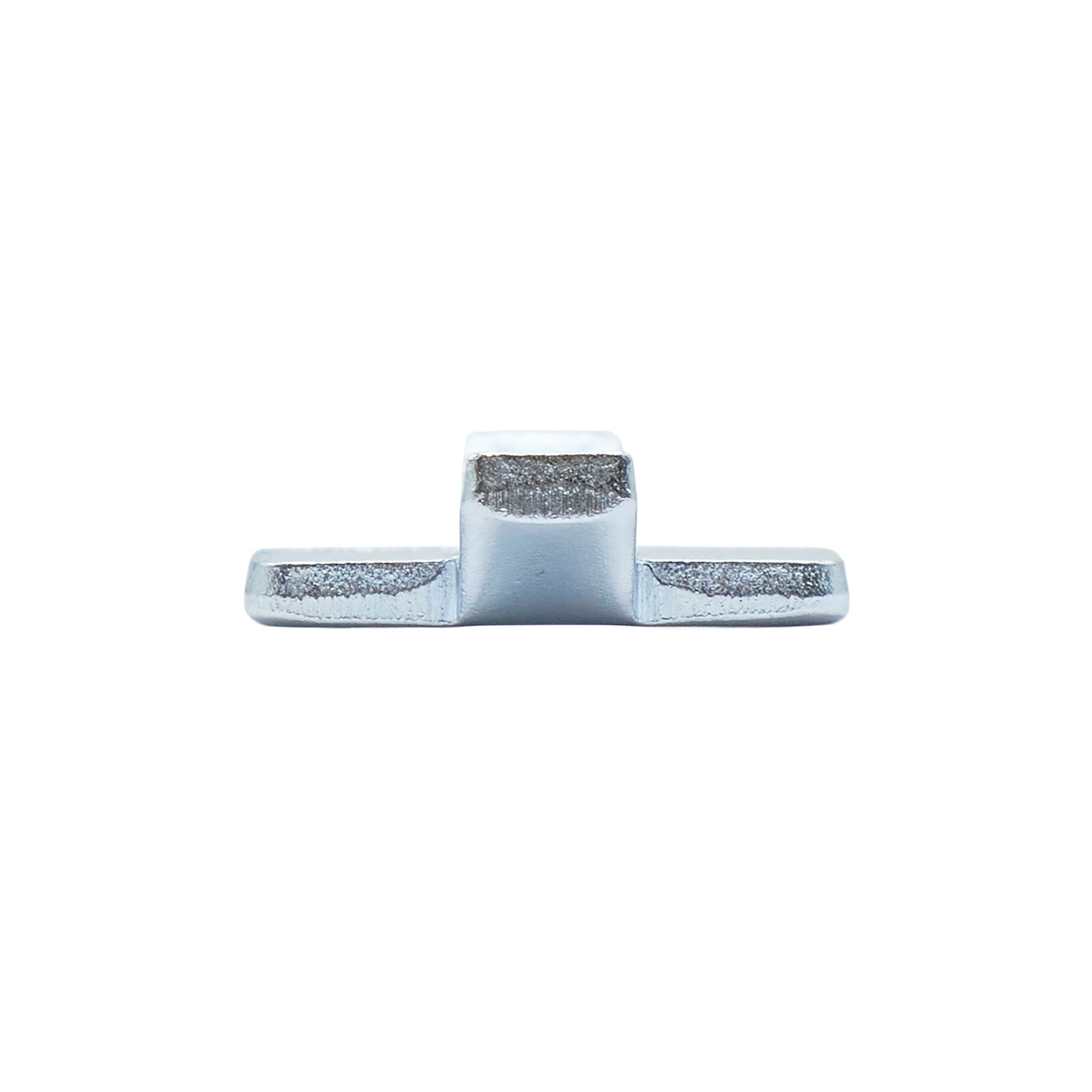

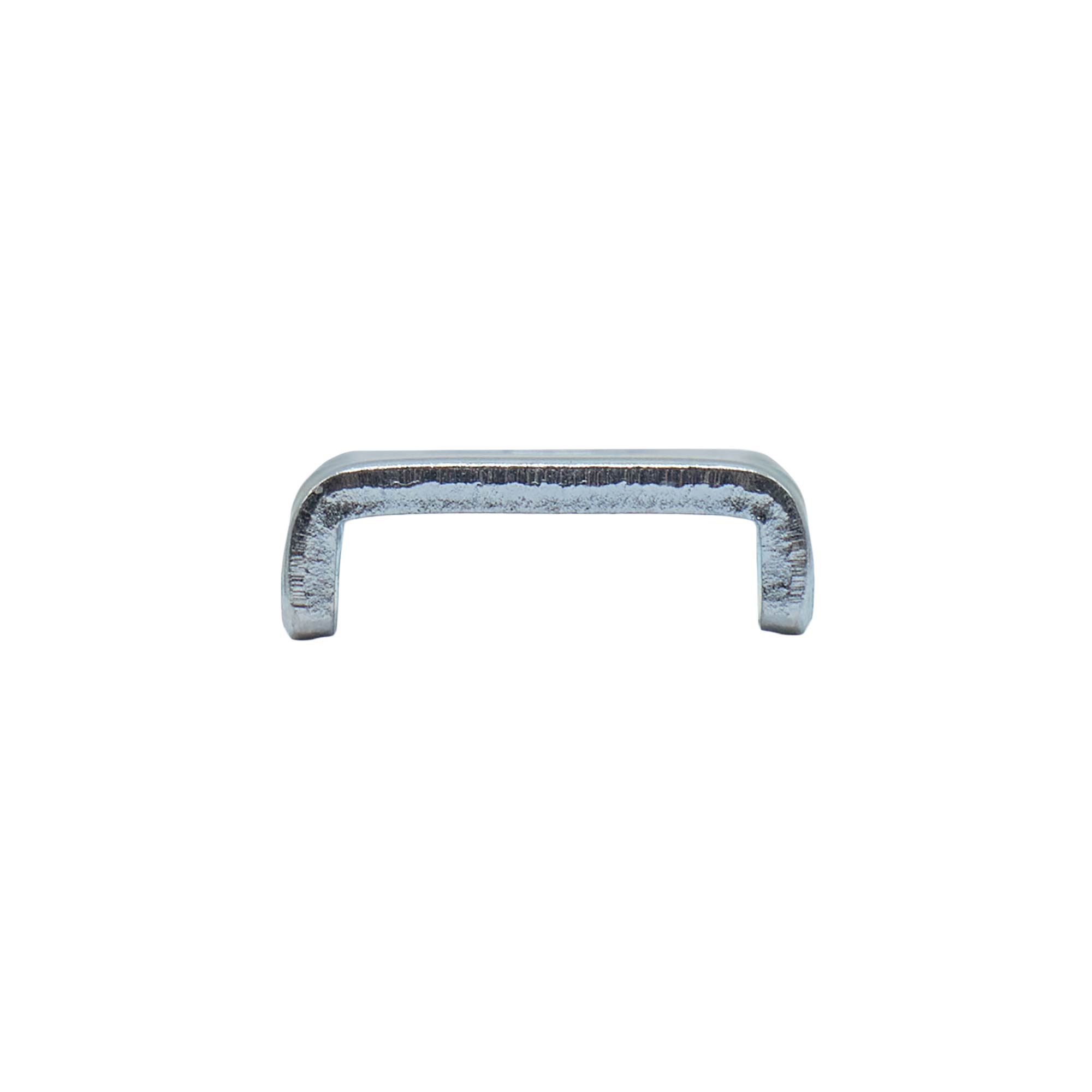

Шайба четырехлепестковая для соед. провол. лотка (в соединении с винтом M6x20)

Код: CM180600
Шайба четырехлепестковая для соед. провол. лотка (в соединении с винтом M6x20)
Шайба четырехлепестковая для соед. провол. лотка (в соединении с винтом M6x20)
В процессе монтажа любой системы кабельных лотков необходимо применять специальные крепежные элементы. В ассортименте продукции ДКС есть собственные элементы крепежа, которые могут использоваться вместе с проволочными лотками системы  "F5 Combitech". Крепежные элементы изготавливаются из стали с противокоррозионным покрытием, имеют высокую прочность и обеспечивают элементам системы прочное и надежное соединение друг с другом. Четырехлепестковая шайба используется для соединения друг с другом элементов проволочного лотка и крепления их к аксессуарам, а также для изготовления аксессуаров системы. Применяется совместно с винтом М6х20. Поставляется в упаковке из 50 штук.
Подробнее
Наруж. диаметр, мм 22
Внутр. диаметр, мм 7
Толщина, мм 4
Защитное покрытие поверхности Гальваническое/электролит. цинковое покрытие
Вид/марка материала С45 (сталь)
Фаска Нет
Материал Сталь
Подходит для болтов с метрическим размером (М.) 6
Закаленный (-ая) Нет
Ширина, мм 20
Длина, мм 24
Чертежи
Серия Название Autodesk Revit Eplan FieldSys Intergraph DWG (динамические блоки)
"F5 Combitech" - проволочные лотки
Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"
ZIP
11.67 MB
"F5 Combitech" - проволочные лотки
Система металлических проволочных лотков "F5 Combitech"
RAR
286.53 kB
"F5 Combitech" - проволочные лотки
Система металлических проволочных лотков "F5 Combitech"
RAR
5.28 MB
"F5 Combitech" - проволочные лотки
Система металлических проволочных лотков "F5 Combitech"
ZIP
19.21 MB
Сертификаты
Название Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1
PDF
797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним
PDF
3.87 MB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1
PDF
1.42 MB
«F5 Combitech» Сертификат соответствия на проволочные лотки
PDF
576.29 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)
PDF
2.97 MB
Каталоги
Системы металлических и пластиковых лотков для прокладки кабеля
Системы металлических и пластиковых лотков для прокладки кабеля
Скачать
Каталог продукции для электромонтажа
Каталог продукции для электромонтажа
Скачать
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Скачать
Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Скачать
Кабеленесущие системы
Кабеленесущие системы
Скачать
Огнестойкие кабельные линии ДКС и Prysmian Group
Огнестойкие кабельные линии ДКС и Prysmian Group
Скачать
Система для организации рабочих мест
Система для организации рабочих мест
Скачать
Соответствие системы "Combitech" стандартам ГОСТ
Соответствие системы "Combitech" стандартам ГОСТ
Скачать
Цинк-ламельное покрытие металлических лотков и аксессуаров
Цинк-ламельное покрытие металлических лотков и аксессуаров
Скачать
Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
Альбом типовых решений прокладки кабеленесущих трасс. Издание 3
Скачать
