Главная
Каталог
Трубы электротехнические
"Octopus" - гибкие гофрированные трубы
Электротруба

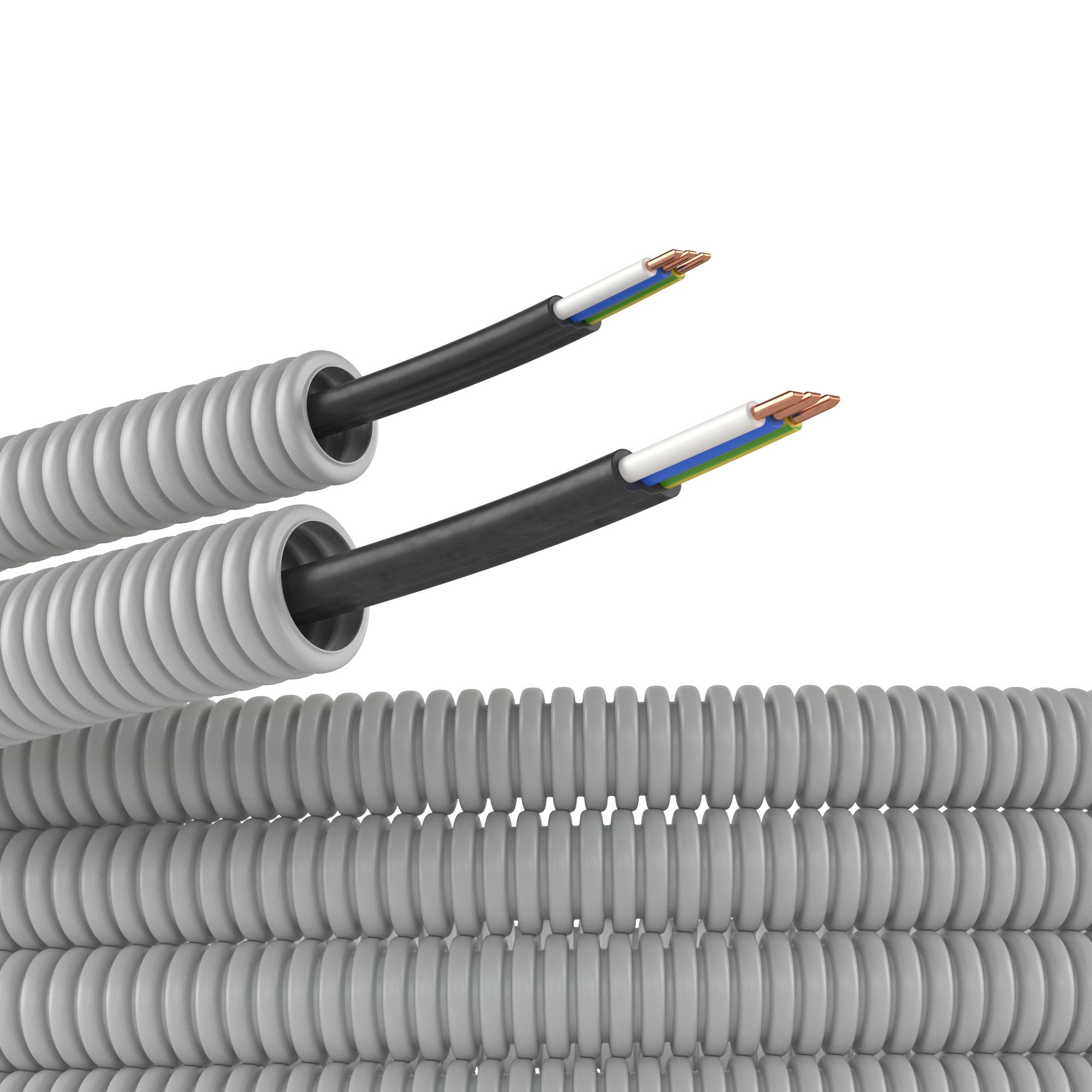

Электротруба ПВХ гибкая гофр. д.20мм, цвет серый, с кабелем ВВГ-Пнг(А)-LS3х2,5мм² Конкорд, 100м
Электротруба ПВХ гибкая гофр. д.20мм, цвет серый, с кабелем ВВГ-Пнг(А)-LS3х2,5мм² Конкорд, 100м
Код:
9S920100KF
Задать вопрос
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Серый
Наруж. диаметр, мм
20
Устойчивость к УФ-излучению
Нет
Внутр. диаметр, мм
14.9
Прочность при сжатии, Н
350
Рабочая температура, °C
-25…60
Радиус изгиба (статический), мм
60
Распространяет горение
Нет
Материал
Поливинилхлорид (ПВХ)
Прочность на разрыв , Н
100
Номин. диаметр, мм
20
Номинальный размер в дюймах
3/4 дюйма
Степень защиты (IP)
IP55
Прочность (сопротивление) при изгибе
Гибкая (-ий)
С продольным разрезом/щелью
Нет
Материал обшивки
Без обшивки
Температура монтажа
-5°С ... +60°С
Степень защиты, IP
IP55
Температура эксплуатации
от -25°С до +60°С
Ударная прочность, Дж
>0,5 при -25°С
Наличие протяжки
Нет
Пожаробезопасность
Не распространяет горение (по ГОСТ Р 53313-2009)
Нормативный документ
ТУ 2247-008-47022248-2002
Гарантийный срок хранения
3 года
Гарантийный срок службы
15 лет
Длина
100000 мм
Минимальный радиус изгиба
48 мм
Чертежи
Серия
Название
Autodesk Revit
IFC
"Octopus" - гибкие гофрированные трубы
Семейства BIM моделей «Octopus - гибкие гофрированные трубы» и «Двустенные трубы»
ZIP
111.29 MB
ZIP
6.79 MB
Сертификаты
Название
Документ
"Octopus" Сертификат пожарной безопасности ТР ЕЭС - Трубы гибкие гофрированные серия 9
PDF
1.50 MB
Каталоги
Кабеленесущие системы
Скачать
ZIP
Решения для монолитного строительства
Скачать
ZIP
Система для организации рабочих мест
Скачать
ZIP
Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
Скачать
ZIP
Пластиковые трубы
Скачать
ZIP
Система для прокладки трасс кондиционирования, отопления, водоснабжения и дренажные трубы
Скачать
ZIP
Каталог продукции для электромонтажа
Скачать
ZIP
PDF
