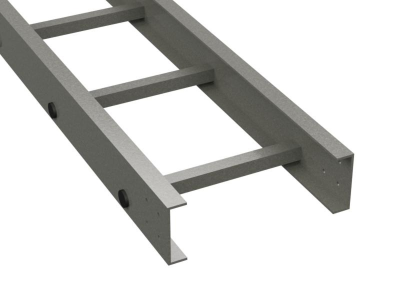

Лестничный лоток 150х750, L 3000, стеклопластик

Код: GLL31575

Задать вопрос

Лотки "G5 Combitech" лестничного типа представляют собой два лонжерона, соединенных поперечинами. Конструкция лестничных лотков обеспечивает хорошую вентиляцию кабельной трассы. Стеклопластиковые лотки отличаются малым весом и высокой несущей способностью. Они не подвержены коррозии, бактериальному разложению, появлению грибка. Это позволяет применять стеклопластиковые лотки в условиях агрессивной среды, на химических производствах, и других промышленных объектах, устанавливать их в прибрежных районах и морских зонах.

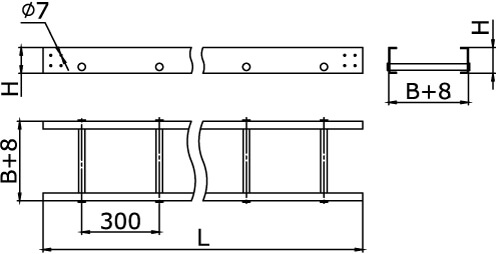

Благодаря тому, что стеклопластик – диэлектрик, заземлять трассу на основе лотков и аксессуаров системы "G5 Combitech" не требуется. Лоток имеет длину 3 метра, ширину 750 мм и высоту борта 150 мм.

Подробнее

ETIM

Цвет	Светло-серый
Ширина, мм	750
Высота, мм	150
Защитное покрытие поверхности	Прочее
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Стеклопластик (GRP)

Материал	Прочее
Полезное сечение, мм2	97500
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Аксессуары

Угол вертикальный внеш. 45° 750x150, стеклопластик

Код: GLD41575

Крышка на Угол вертикальный внеш. 90° осн. 750, стеклопластик

Код: GLD90075

Угол вертикальный внеш. 90° 750x150, стеклопластик

Код: GLD91575

Угол горизонтальный 45° 150x750 R300, стеклопластик

Код: GLG41575

Угол горизонтальный 90° 150x750 R300, стеклопластик

Код: GLG91575

Крышка на угол горизонтальный 45?, осн.750, R300, стеклопластик

Код: GLK40075

Крышка на угол горизонтальный 90?, осн.750, R300, стеклопластик

Код: GLK90075

Крышка на лоток осн. 750 L 3000, стеклопластик

Код: GKS30075

Крышка на Переходник центральный 750/500, стеклопластик

Код: GLC07550

Крышка на Переходник центральный 750/600, стеклопластик

Код: GLC07560

Крышка на Переходник центральный 900/750, стеклопластик

Код: GLC09075

Крышка на Угол вертикальный внеш. 45° осн. 750, стеклопластик

Код: GLD40075

Крышка на Угол 90 вертикальный внутр. 90°осн. 750, стеклопластик

Код: GLU90075

Перегородка H=150 мм, ст/пл.

Код: GEP30015

Угол 90 вертикальный внутр. 90° 750x150, стеклопластик

Код: GLU91575

Крышка на Х-ответвитель осн. 750, стеклопластик

Код: GLX90075

Х-ответвитель 750x150, стеклопластик

Код: GLX91575

Соединительная пластина, Н - 150мм , стеклопластик

Код: GPG01500

Крышка на Переходник левосторонний 750/500, стеклопластик

Код: GLL07550

Крышка на Переходник левосторонний 750/600, стеклопластик

Код: GLL07560

Крышка на Переходник левосторонний 900/750, стеклопластик

Код: GLL09075

Держатель лестниичного лотка Н=150 мм, стеклопластик

Код: GLP15000

Крышка на Переходник правосторонний 750/500, стеклопластик

Код: GLR07550

Крышка на Переходник правосторонний 750/600, стеклопластик

Код: GLR07560

Крышка на Переходник правосторонний 900/750, стеклопластик

Код: GLR09075

Крышка на Т-ответвитель 750, стеклопластик

Код: GLT90075

Т-ответвитель 750x150, стеклопластик

Код: GLT91575

Кронштейн двойной, осн. 750, стеклопластик

Код: GBD04175

Консоль с опорой для больших нагрузок осн. 750, стеклопластик

Код: GBH04175

Шарнирный соединитель вертикальный Н -

Код: GPV01500

Чертежи

Серия	Название	Autodesk Revit	DWG (динамические блоки)
"G5 Combitech" - стеклопластиковые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"G5 Combitech" - стеклопластиковые лотки	Система стеклопластиковых кабельных лотков "G5 Combitech"		ZIP 19.21 MB

Сертификаты

Название	Документ
«G5 Combitech» Сертификат пожарной безопасности на систему стеклопластиковых лотков	PDF 687.43 kB
«G5 Combitech» Сертификат соответствия на систему кабельных лотков из стеклопластика (ТУ 049)	PDF 730.70 kB
«G5 Combitech» Сертификат соответствия на устойчивость к сейсмическому воздействию на систему кабельных лотков из стеклопластика	PDF 506.02 kB
«G5 Combitech» Сертификат соответствия требованиям пожарной безопасности ГОСТ Р 53313-2009 на систему стеклопластиковых лотков	PDF 331.97 kB
