Лестничный лоток 150х300, L 3000, стеклопластик

Код: GLL31530

Задать вопрос

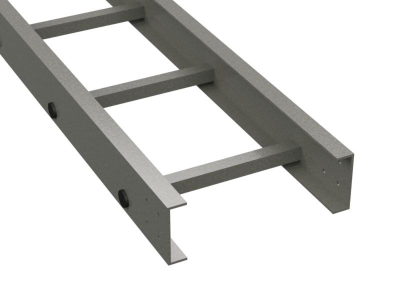

Лотки "G5 Combitech" лестничного типа представляют собой два лонжерона, соединенных поперечинами. Конструкция лестничных лотков обеспечивает хорошую вентиляцию кабельной трассы. Стеклопластиковые лотки отличаются малым весом и высокой несущей способностью. Они не подвержены коррозии, бактериальному разложению, появлению грибка. Это позволяет применять стеклопластиковые лотки в условиях агрессивной среды, на химических производствах, и других промышленных объектах, устанавливать их в прибрежных районах и морских зонах.

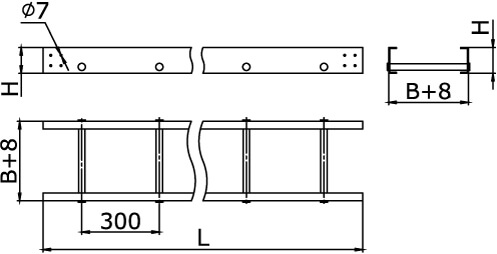

Благодаря тому, что стеклопластик – диэлектрик, заземлять трассу на основе лотков и аксессуаров системы "G5 Combitech" не требуется. Лоток имеет длину 3 метра, ширину 300 мм и высоту борта 150 мм.

Подробнее

ETIM

Цвет	Светло-серый
Ширина, мм	300
Высота, мм	150
Защитное покрытие поверхности	Прочее
Тип ступени	Перфорированный профиль
Перфорированная боковая стенка	Да
Вид/марка материала	Стеклопластик (GRP)

Материал	Прочее
Полезное сечение, мм2	39000
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Тип бокового профиля	Профиль (открытый)
Расстояние между ступеньками/ поперечинами, мм	300
Фиксация ступени	Полностью заклепано

Аксессуары

Угол вертикальный внеш. 45° 300x150, стеклопластик

Код: GLD41530

Крышка на Угол вертикальный внеш. 90° осн. 300, стеклопластик

Код: GLD90030

Угол вертикальный внеш. 90° 300x150, стеклопластик

Код: GLD91530

Угол горизонтальный 45° 150x300 R300, стеклопластик

Код: GLG41530

Угол горизонтальный 90° 150x300 R300, стеклопластик

Код: GLG91530

Крышка на угол горизонтальный 45?, осн.300, R300, стеклопластик

Код: GLK40030

Крышка на угол горизонтальный 90?, осн.300, R300, стеклопластик

Код: GLK90030

Крышка на Переходник левосторонний 300/150, стеклопластик

Код: GLL03015

Крышка на Переходник левосторонний 300/200, стеклопластик

Код: GLL03020

Крышка на Переходник левосторонний 400/300, стеклопластик

Код: GLL04030

Крышка на Переходник левосторонний 500/300, стеклопластик

Код: GLL05030

Крышка на лоток осн. 300 L 3000, стеклопластик

Код: GKS30030

Крышка на Переходник центральный 300/150, стеклопластик

Код: GLC03015

Крышка на Переходник центральный 300/200, стеклопластик

Код: GLC03020

Крышка на Переходник центральный 400/300, стеклопластик

Код: GLC04030

Крышка на Переходник центральный 500/300, стеклопластик

Код: GLC05030

Крышка на Угол вертикальный внеш. 45° осн. 300, стеклопластик

Код: GLD40030

Крышка на Угол 90 вертикальный внутр. 90° осн. 300, стеклопластик

Код: GLU90030

Перегородка H=150 мм, ст/пл.

Код: GEP30015

Угол 90 вертикальный внутр. 90° 300x150, стеклопластик

Код: GLU91530

Крышка на Х-ответвитель осн. 300, стеклопластик

Код: GLX90030

Х-ответвитель 300x150, стеклопластик

Код: GLX91530

Соединительная пластина, Н - 150мм , стеклопластик

Код: GPG01500

Держатель лестниичного лотка Н=150 мм, стеклопластик

Код: GLP15000

Крышка на Переходник правосторонний 300/150, стеклопластик

Код: GLR03015

Крышка на Переходник правосторонний 300/200, стеклопластик

Код: GLR03020

Крышка на Переходник правосторонний 400/300, стеклопластик

Код: GLR04030

Крышка на Переходник правосторонний 500/300, стеклопластик

Код: GLR05030

Крышка на Т-ответвитель 300, стеклопластик

Код: GLT90030

Т-ответвитель 300x150, стеклопластик

Код: GLT91530

Консоль с опорой для больших нагрузок осн. 300, стеклопластик

Код: GBH04130

Консоль с опорой осн. 300, стеклопластик

Код: GBM04130

Кронштейн одиночный, осн.300, стеклопластик

Код: GBP04130

Шарнирный соединитель вертикальный Н -

Код: GPV01500

Чертежи

Серия	Название	Autodesk Revit	DWG (динамические блоки)
"G5 Combitech" - стеклопластиковые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"G5 Combitech" - стеклопластиковые лотки	Система стеклопластиковых кабельных лотков "G5 Combitech"		ZIP 19.21 MB

Сертификаты

Название	Документ
«G5 Combitech» Сертификат пожарной безопасности на систему стеклопластиковых лотков	PDF 687.43 kB
«G5 Combitech» Сертификат соответствия на систему кабельных лотков из стеклопластика (ТУ 049)	PDF 730.70 kB
«G5 Combitech» Сертификат соответствия на устойчивость к сейсмическому воздействию на систему кабельных лотков из стеклопластика	PDF 506.02 kB
«G5 Combitech» Сертификат соответствия требованиям пожарной безопасности ГОСТ Р 53313-2009 на систему стеклопластиковых лотков	PDF 331.97 kB
