Ответвитель DPX крестообразный 100х80

Код: GCX90810

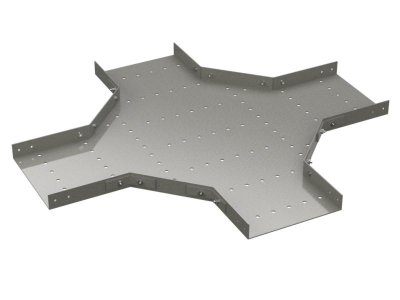

Для построения сложной кабельной трассы с многочисленными поворотами и ответвлениями на основе стеклопластиковых лотков системы "G5 Combitech" применяются разнообразные аксессуары. Крестообразный (X-образный) ответвитель применяется для осуществления двусторонних отводов кабеля в горизонтальной плоскости. Аксессуар комплектуется крышкой – при применении в комплекте они защищают кабель от механического воздействия, попадания влаги и мелких частиц в кабельный лоток – максимальный уровень пыле- и влагозащиты.
Крышка прочно фиксируется и легко снимается при необходимости. Ответвитель совместим с лотками шириной 100 мм и высотой 80 мм. Аксессуар выполнен из стеклопластика толщиной 3 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Прочее
Вид/марка материала Стеклопластик (GRP)
Материал Прочее
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 100
Высота кабельного лотка , мм 80
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

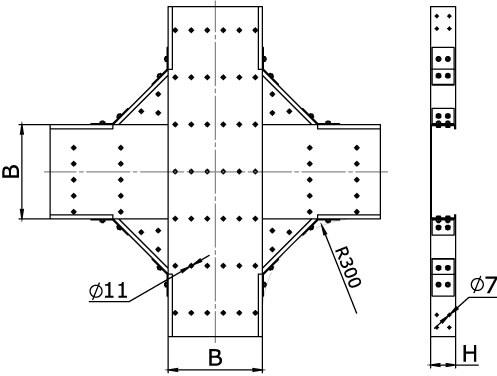

Чертежи
Серия Название Autodesk Revit DWG (динамические блоки)
"G5 Combitech" - стеклопластиковые лотки
"G5 Combitech" - стеклопластиковые лотки
