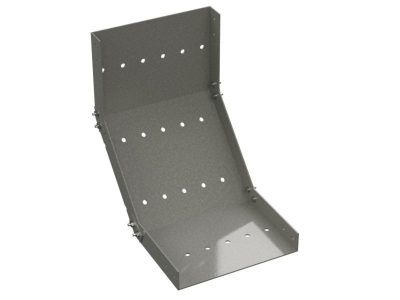

Угол 90 вертикальный внутр. 90° 50/50,стеклопластик

Код: GCU90505
Лотки и аксессуары системы "G5 Combitech" применяются для построения кабельных трасс в агрессивных условиях. Специальные аксессуары позволяют осуществлять горизонтальные и вертикальные повороты и изгибы, конструировать ответвления. Вертикальный угол из стеклопластика используется для поворота кабельной трассы в вертикальной плоскости с разворотом открытой ее части на 90о. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.
Угол применяется с лотками шириной 50 мм и высотой 50 мм. Аксессуар выполнен из стеклопластика толщиной 3 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение С интегрированным разъемом/соединителем
Защитное покрытие поверхности Прочее
Толщина материала, мм 3
Отклонение (угол) 90°
Перфорированная боковая стенка Нет
Вид/марка материала Стеклопластик (GRP)
Материал Прочее
Перфорация в основании для монтажа Нет
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 50
Высота кабельного лотка , мм 50
Изменение направления Вертикально восходящий (внутренний)
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

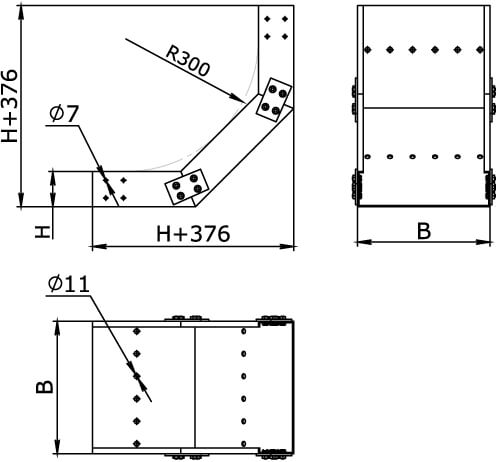

Чертежи
Серия Название Autodesk Revit DWG (динамические блоки)
"G5 Combitech" - стеклопластиковые лотки
"G5 Combitech" - стеклопластиковые лотки
