Угол 90 горизонтальный 90° 200х50, стеклопластик ДКС|DKC: подробные характеристики, аксессуары к товару, сертификаты и чертежи

Угол 90 горизонтальный 90° 200х50, стеклопластик

Код: GCG90520R

Вес, кг:	1,880
Объем, м³:	0,01740 ?

Тип упаковки:

Кол-во в упаковке: 1

Ед. изм: шт

Скачать страницу из каталога

Задать вопрос
Скачать страницу из каталога

Горизонтальный угол из стеклопластика используется для поворота кабельной трассы в горизонтальной плоскости с разворотом открытой ее части на 90 градусов. Подходит для построения кабельных трасс в агрессивных условиях. Аксессуар выполнен из стеклопластика толщиной 3 мм. Угол применяется с лотками шириной 200 мм и высотой 50 мм.

Подробнее

Цвет	Светло-серый
Модель/исполнение	Без разъема/соединителя
Толщина материала, мм	3
Отклонение (угол)	90°
Перфорированная боковая стенка	Да
Вид/марка материала	Стеклопластик
Перфорация в основании для монтажа	Да
Внутр. радиус, мм	300
Ширина кабельного лотка, мм	200

Высота кабельного лотка, мм	50
Изменение направления	Горизонтальн.
НАТО монтажные отверстия	Да
Нержавеющая сталь травлёная	Да
Исполнение для больших расстояний (усиленный)	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Защитное покрытие поверхности	Без покрытия
Материал	Пластик

Тип продукции	Аксессуары листовых лотков
Тип аксессуара	Угол горизонтальный 90 градусов
Ширина	200 мм

Высота	50 мм
Материал	Cтеклопластик

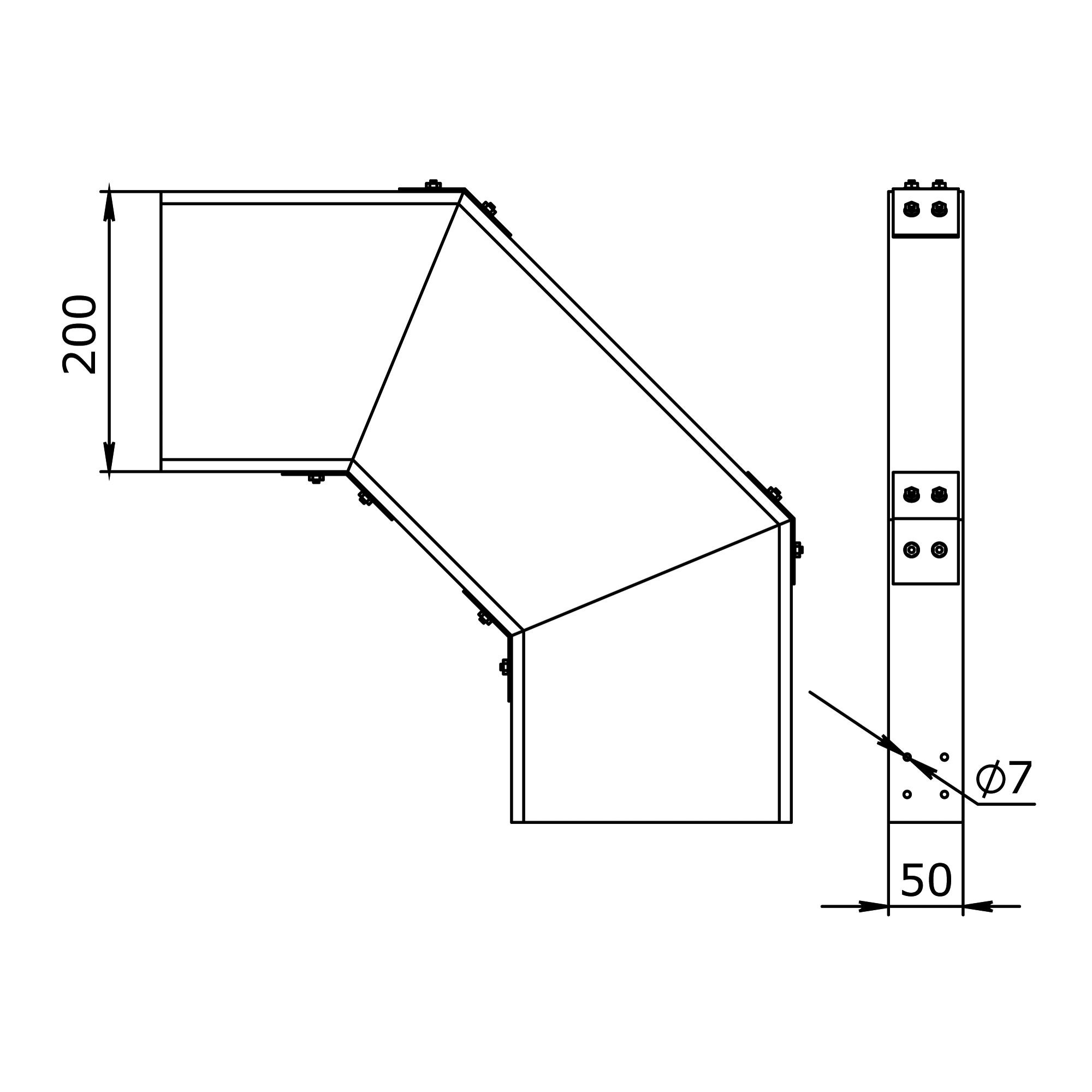

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)
Стеклопластиковые лотки - "G5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Стеклопластиковые лотки - "G5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ

Сертификаты

Название	Документ
«G5 Combitech» Сертификат пожарной безопасности (ТР ЕАЭС) на систему стеклопластиковых лотков	PDF 1.51 MB
Отказное письмо на систему кабельных лотков листового и лестничного типов из стеклопластика "G5 Combitech" (ТР ЕАЭС)	PDF 404.26 kB
Отказное письмо на систему кабельных лотков листового и лестничного типов из стеклопластика "G5 Combitech" (ТР ТС)	PDF 488.71 kB
