Уголвертикальный внеш. 90° 100/80,стеклопластик

Код: GCD90810

Задать вопрос

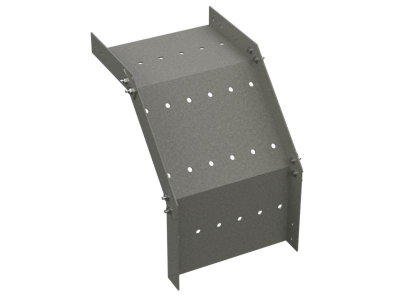

Лотки и аксессуары системы "G5 Combitech" применяются для построения кабельных трасс в агрессивных условиях. Специальные аксессуары позволяют осуществлять горизонтальные и вертикальные повороты и изгибы, конструировать ответвления. Вертикальный внешний угол из стеклопластика используется для поворота кабельной трассы в вертикальной плоскости (вверх) с разворотом открытой ее части на 90о. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.
Угол применяется с лотками шириной 100 мм и высотой 80 мм. Аксессуар выполнен из стеклопластика толщиной 3 мм.

Подробнее

ETIM

Цвет	Светло-серый
Модель/исполнение	С интегрированным разъемом/соединителем
Защитное покрытие поверхности	Прочее
Толщина материала, мм	5
Отклонение (угол)	90°
Перфорированная боковая стенка	Нет
Вид/марка материала	Стеклопластик (GRP)
Материал	Прочее
Перфорация в основании для монтажа	Нет

Внутр. радиус, мм	300
Ширина кабельного лотка , мм	100
Высота кабельного лотка , мм	80
Изменение направления	Вертикально ниспадающий (внешний)
НАТО монтажные отверстия	Нет
Нержавеющая сталь травлёная	Нет
Исполнение для больших расстояний (усиленный)	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет

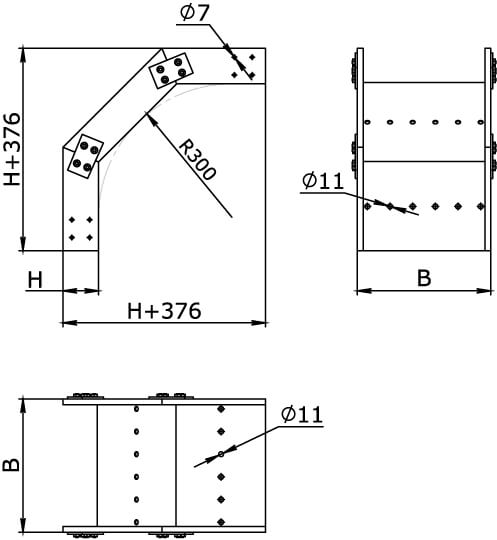

Чертежи

Серия	Название	Autodesk Revit	DWG (динамические блоки)
"G5 Combitech" - стеклопластиковые лотки	Cистемы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"G5 Combitech" - стеклопластиковые лотки	Система стеклопластиковых кабельных лотков "G5 Combitech"		ZIP 19.21 MB

Сертификаты

Название	Документ
«G5 Combitech» Сертификат пожарной безопасности на систему стеклопластиковых лотков	PDF 687.43 kB
«G5 Combitech» Сертификат соответствия на систему кабельных лотков из стеклопластика (ТУ 049)	PDF 730.70 kB
«G5 Combitech» Сертификат соответствия на устойчивость к сейсмическому воздействию на систему кабельных лотков из стеклопластика	PDF 506.02 kB
«G5 Combitech» Сертификат соответствия требованиям пожарной безопасности ГОСТ Р 53313-2009 на систему стеклопластиковых лотков	PDF 331.97 kB
