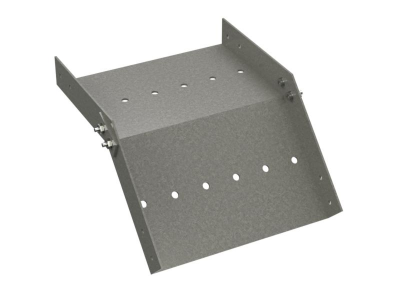

Уголвертикальный внеш. 45° 400/50,стеклопластик

Код: GCD40540
Лотки и аксессуары системы "G5 Combitech" применяются для построения кабельных трасс в агрессивных условиях. Специальные аксессуары позволяют осуществлять горизонтальные и вертикальные повороты и изгибы, конструировать ответвления. Вертикальный внешний угол из стеклопластика используется для поворота кабельной трассы в вертикальной плоскости (вверх) с разворотом открытой ее части на 45о вокруг своей оси. При этом плавный изгиб предотвращает повреждение кабеля при прокладке.
Угол применяется с лотками ширинойм 400 мм и высотой 50 мм. Аксессуар выполнен из стеклопластика толщиной 3 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение С интегрированным разъемом/соединителем
Защитное покрытие поверхности Прочее
Толщина материала, мм 5
Отклонение (угол) 45°
Перфорированная боковая стенка Нет
Вид/марка материала Стеклопластик (GRP)
Материал Прочее
Перфорация в основании для монтажа Нет
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 400
Высота кабельного лотка , мм 50
Изменение направления Вертикально ниспадающий (внешний)
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

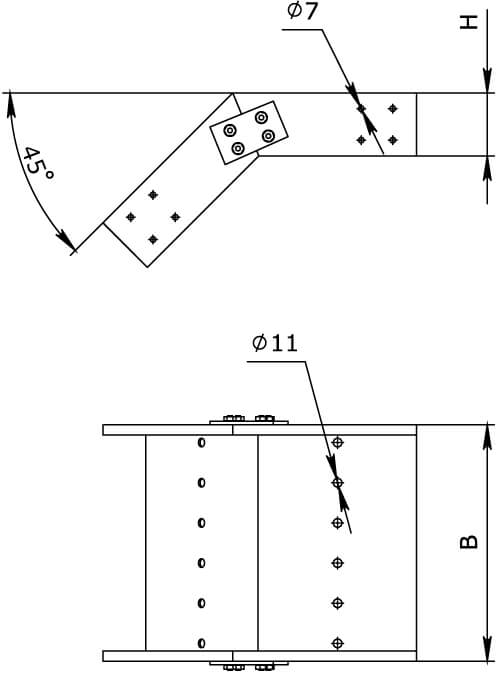

Чертежи
