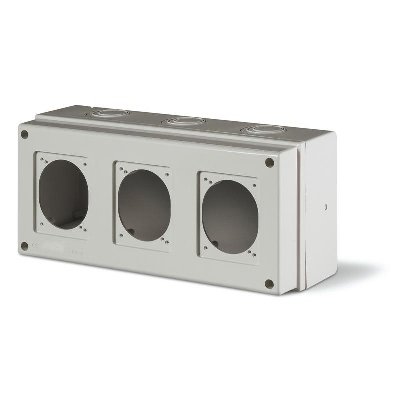

Корпус на 3 поста с основанием 70х87 мм. Тип M150

Код: DIS6721300

Задать вопрос

ETIM

Способ монтажа	Скрытой установки
Цвет	Серый
Ширина, мм	328
Модель/исполнение	Прочее
Не содержит (без) галогенов	Нет
Глубина, мм	115
Защитное покрытие поверхности	Прочее
Конструктивное исполнение	Коробка установочная
Внутр. глубина, мм	60
Длина, мм	150
Пломбируемый (-ая)	Нет
Сохранение работоспособности (целостность цепи)	Нет (без)
Материал	Пластик
Количество вводов	4
Тип крепления подключаемого устройства	Винтовой
Крюк для крепления (подвешивания) светильника	Нет
С экранированием	Нет
С язычками/ушками для фиксации гвоздями	Нет

С винтами/шурупами	Нет
Ветронепроницаемый (-ая)	Да
Степень защиты (IP)	IP66
Ввод с тыльной стороны	Да
Фиксация трубы	Нет
Фиксированное положение клеммы	Нет
Патрубок/штуцер	Прочее
Ширина устройства, мм	328
Высота устройства, мм	150
Глубина устройства, мм	115
Форма	Прямоугольн.
Для трубы диаметром	Прочее
Тип ввода в корпус	Преднамечен. выбиваем. (штампов.-высечное) отверстие
Крышка	Непрозрачная
Оснащение/комплектация	Прочее
Крепление крышки	Винтовое
Количество модулей	1

Аксессуары

Комплект для крепления на стену

Код: DIS6540020

Комплект для пломбировки корпусов

Код: DIS6540030

Соединительный комплект PG21

Код: DIS6540038

Соединительный комплект PG36

Код: DIS6540040

Ручка для корпусов

Код: DIS6540060

Комплект замка для отделения с модульным оборудованием.

Код: DIS6540070NS

Заглушка (70х87)

Код: DIS6540100

Адаптер для установки кнопки (70х87)

Код: DIS6540101

Крышка 136х125 с посадочным местом 70х87 (под розетки на 16 ампер)

Код: DIS6540125

Крышка 136х125 с посадочным местом 84х106 (под розетки на 32 ампера)

Код: DIS6540126

Понижающий трансформатор 220/24В (150 Вт)

Код: DIS6540210

Понижающий трансформатор 220/24В (300 Вт)

Код: DIS6540220

Складная рама для монтажа корпусов.

Код: DIS6540610

Тумба для стационарной установки корпусов

Код: DIS6540650

Монтажная плата для оболочек типа M150

Код: DIS6540700

Основание 150х328х75

Код: DIS6741000

Крышка 150х328х45 на 3 поста с основанием 70х87 мм.

Код: DIS6741300
