Пластина для подвеса проволочного лотка на шпильке

Пластина для подвеса проволочного лотка на шпильке

Код: FC37311

Выведено из ассортимента . Рекомендуемая замена: FC37311R

Вес, кг:	0,051
Объем, м³:	0,00006 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Пластина предназначена для организации подвеса проволочного лотка на шпильке. Чтобы организовать подвес, для каждой точки подвеса по центру лотка монтируется одна шпилька. На один подвес необходимы две пластины и две гайки с насечкой, препятствующей откручиванию. Пластина позволяет осуществлять подвес к потолку лотка шириной до 300 мм включительно при помощи шпильки М8 или шпильки М6 при использовании дополнительных шайб.

Подробнее

Модель/исполнение	Горизонтал./вертикал.
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Вид/ марка материала	Сталь
Материал	Сталь

Тип крепления	Винтовое крепление

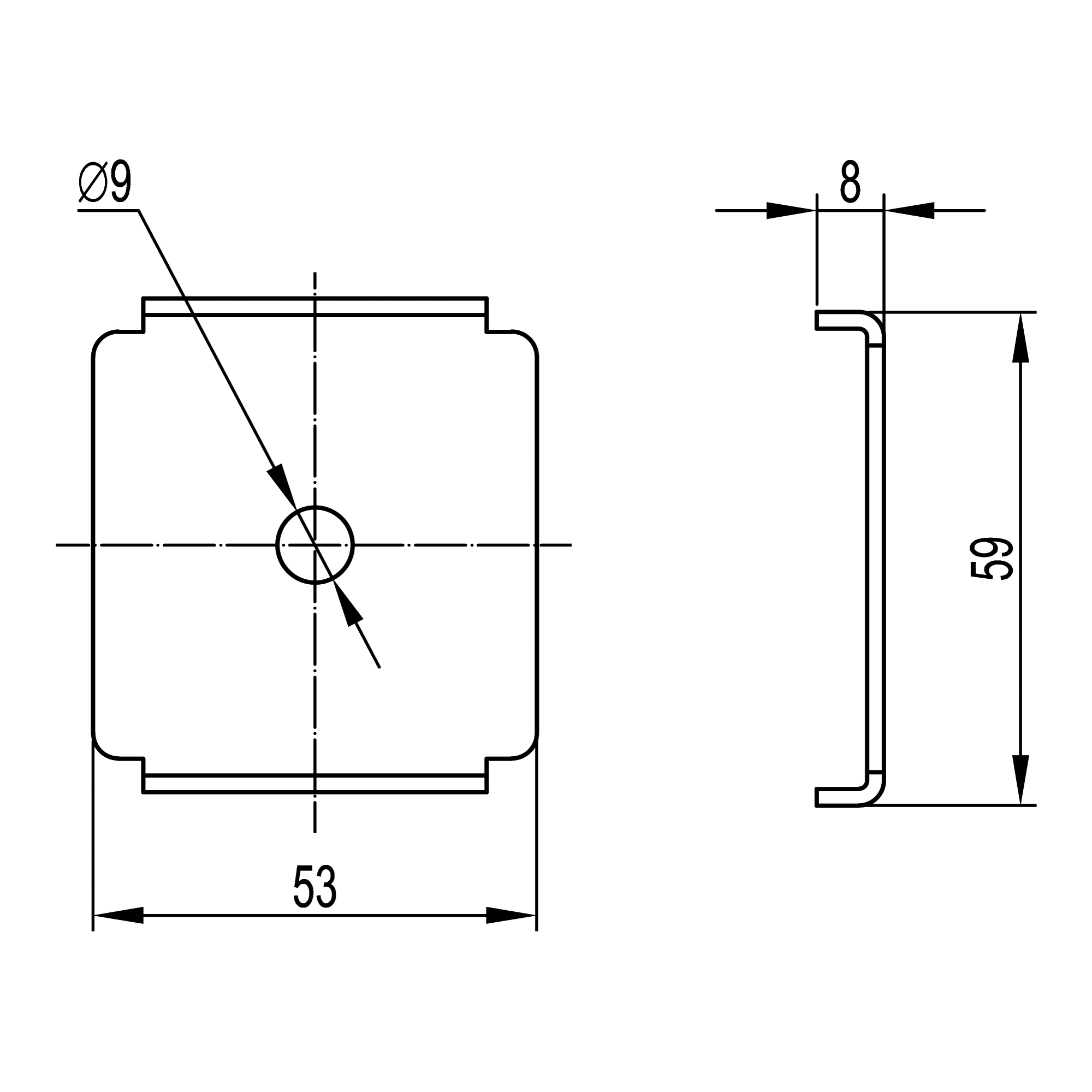

Ширина пластины, мм	53
Высота пластины, мм	8
Нержавеющая сталь травлёная	Да

Тип продукции

Монтажные аксессуары

Материал

Cталь, оцинкованная по методу Сендзимира

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	AVEVA
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Проволочные лотки - "F5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"				ZIP 1014.48 МБ
