Соединительная пластина с отверстием по центру

Код: FC37306

Вес, кг:	0,033
Объем, м³:	0,00001 ?

Тип упаковки:

Кол-во в упаковке: 20

Ед. изм: шт

Выберите файл для скачивания

Задать вопрос
Выберите файл для скачивания
Страница из каталога

Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Соединительная пластина с отверстием по центру применяется для соединения между собой проволочных лотков с высотой борта 50, 80 или 100 мм. Не используется совместно с проволочными лотками с высотой стенки 30 мм. Толщина стали - 1,5 мм.

Защитное покрытие поверхности	Цинк-ламельное покрытие
Вид/ марка материала	Сталь
Длина, мм	80
Материал	Сталь
Подходит для проволочного лотка	Да
Подходит для толщины проволоки проволочного лотка, мм	50...600
Подходит для лестничного лотка	Да
Подходит для (листового) кабельного лотка	Да

Нержавеющая сталь травлёная	Да
Горизонт.-поворотный/шарнирный	Да
Вертикал.-поворотный/шарнирный	Да
Подходит для обеспеч. целостности цепи (огнестойкость)	Да
Подходит для лотка шириной, мм	50...600
Цвет	Светло-серый
Модель/исполнение	Соединительная накладка на стык основания лотка
Тип соединения	Винтовой разъем

Тип продукции	Монтажные аксессуары
Тип аксессуара	Монтажные аксессуары

Материал	Сталь оцинкованная по методу Сендзимира
Толщина	1.5 мм

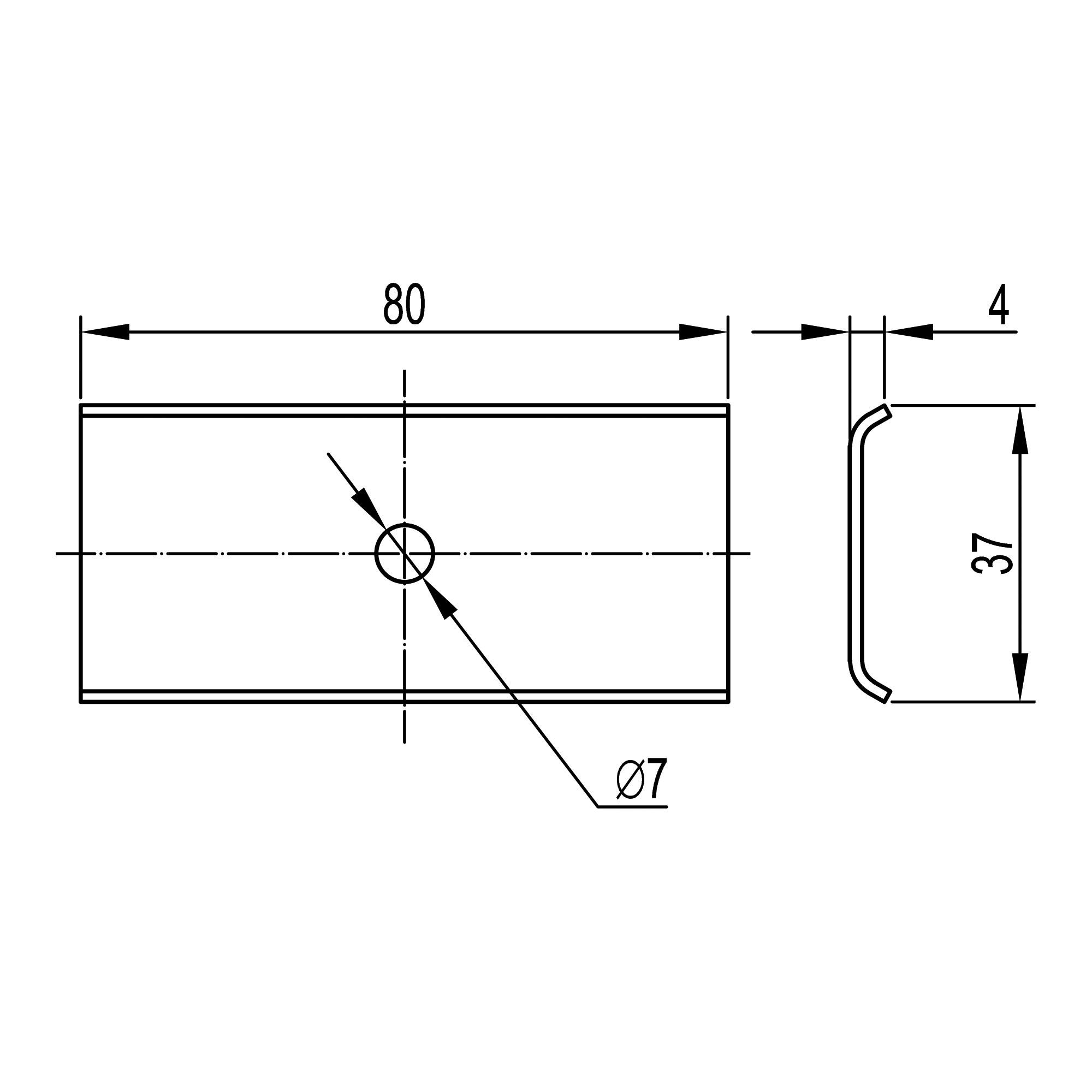

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	AVEVA
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Проволочные лотки - "F5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"				ZIP 1014.48 МБ

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB
«F5 Combitech» Сертификат соответствия TUV на аксессуары	PDF 984.11 kB
