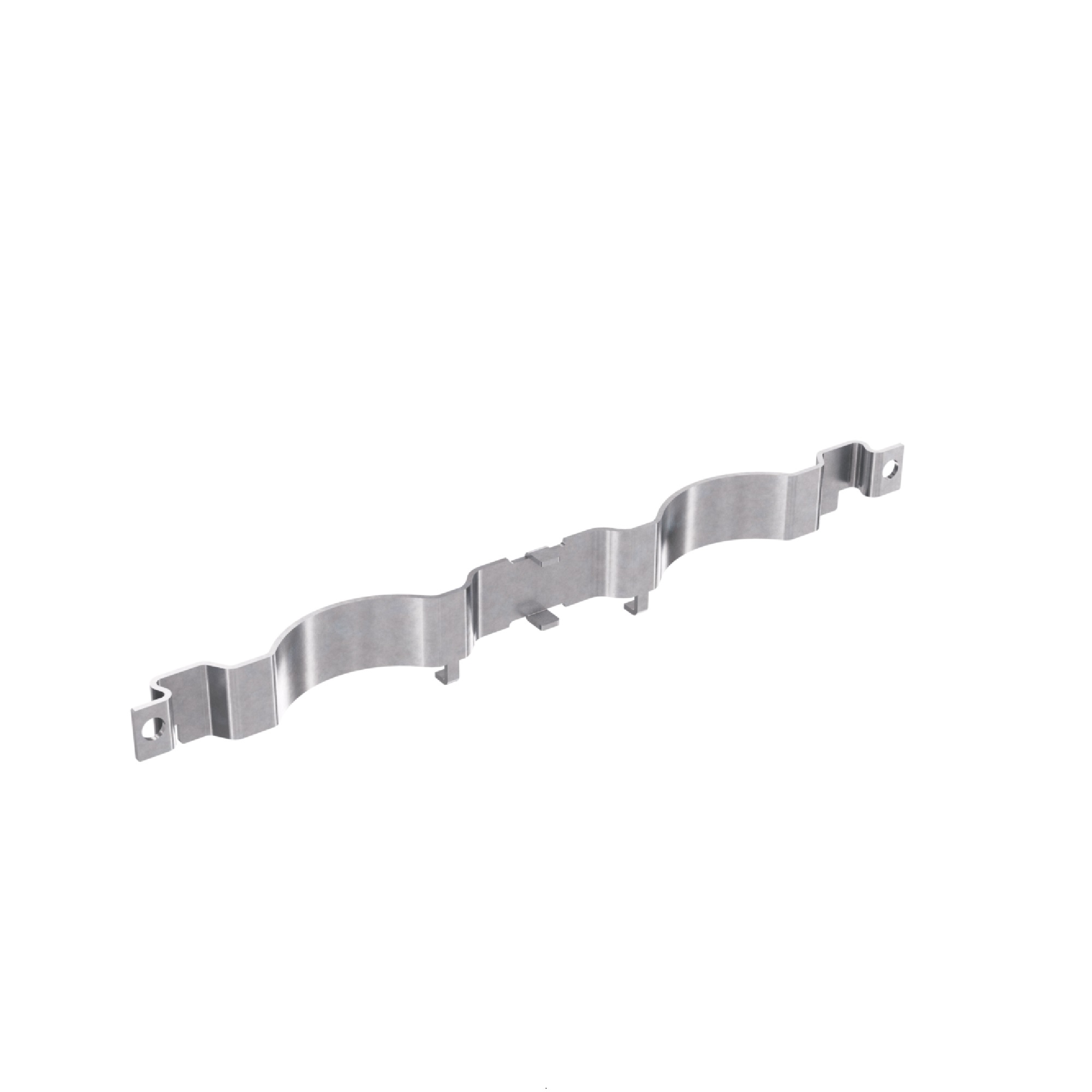

Безвинтовое крепление для проволочного лотка
Код:
FC37304
Задать вопрос
Скачать
Страница из каталога
Страница - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страница - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
?
Безвинтовое крепление для лотка служит для соединения прямых секций проволочных лотков. Основное преимущество - фиксация без применения дополнительных инструментов. Изготовлено из стали толщиной 1,5 мм с покрытием, устойчивым к коррозии.
Карточка товара
Характеристики

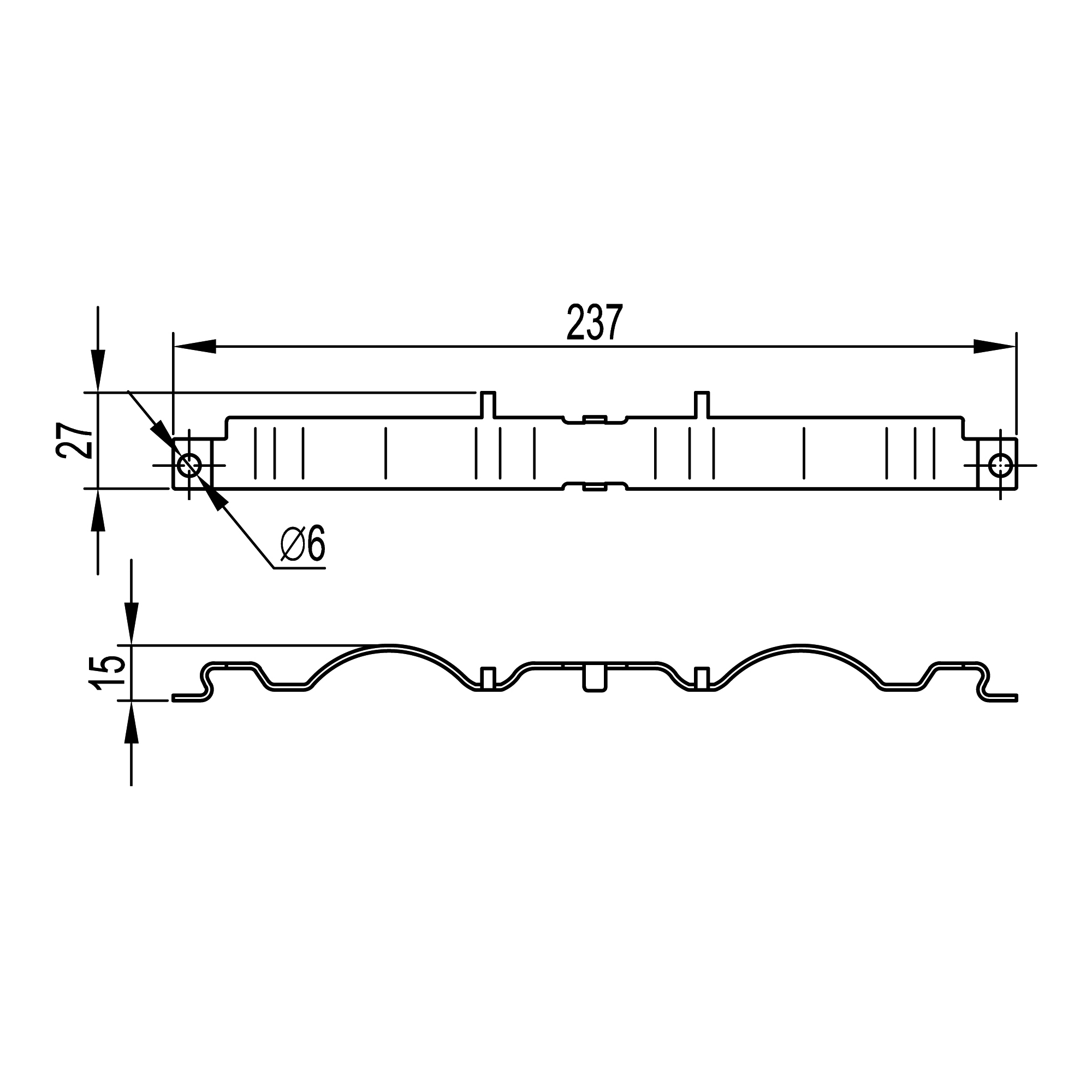

Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Защитное покрытие поверхности
Непрерывное холодное цинкование
Вид/марка материала
Прочее
Длина, мм
237
Материал
Сталь
Подходит для проволочного лотка
Да
Подходит для толщины проволоки проволочного лотка, мм
50…600
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Нет
Нержавеющая сталь травлёная
Нет
Подходит для лотка высотой, мм
50…100
Горизонт.-поворотный/шарнирный
Нет
Вертикал.-поворотный/шарнирный
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Подходит для лотка шириной, мм
50…600
Цвет
Светло-серый
Модель/исполнение
Соединительная накладка на стык основания лотка
Тип соединения
Безвинтовой разъем
Тип продукции
Монтажные аксессуары
Материал/защитное покрытие
Сталь, оцинкованная методом непрерывного холодного цинкования
