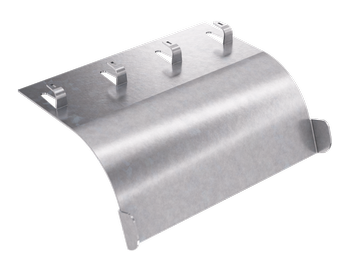

Металлический ограничитель радиуса изгиба кабеля, L = 200 мм
Код:
FC37020
Металлический ограничитель радиуса изгиба кабеля, L = 200 мм
Код:
FC37020
Вес, кг: | 0,160 |
Объем, м3: |
0,00027
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
При организации переходов кабельной трассы по высоте или опуске кабеля к оборудованию он может подвергаться изгибам. Слишком резкий поворот или острый угол может повредить кабель, но контролировать угол изгиба самостоятельно сложно. Чтобы устранить риск повреждения проводов при прокладке, применяются ограничители радиуса изгиба кабеля. Они устанавливаются в лоток и обеспечивают плавный изгиб трассы. Плавный поворот способствует сохранению целостности кабеля.
Быстрое безвинтовое крепление аксессуара позволяет сократить время монтажа. Радиус поворота ограничителя - 40 мм. Поворот подбирается, исходя из ширины лотка. Данный ограничитель предназначен для лотка шириной 200 мм.
Подробнее
Быстрое безвинтовое крепление аксессуара позволяет сократить время монтажа. Радиус поворота ограничителя - 40 мм. Поворот подбирается, исходя из ширины лотка. Данный ограничитель предназначен для лотка шириной 200 мм.
Цвет | Светло-серый |
Защитное покрытие поверхности | Непрерывное холодное цинкование |
Вид/ марка материала | Сталь |
Материал | Сталь |
Ширина лестничного лотка, мм | 200 |
Нержавеющая сталь травлёная | Нет |
Исполнение для больших расстояний (усиленный) | Нет |
Тип продукции | Монтажные аксессуары |
Тип аксессуара | Монтажные аксессуары |
Материал | Сталь оцинкованная по методу Сендзимира |
Ширина | 200 мм |
Толщина | 1.0 мм |

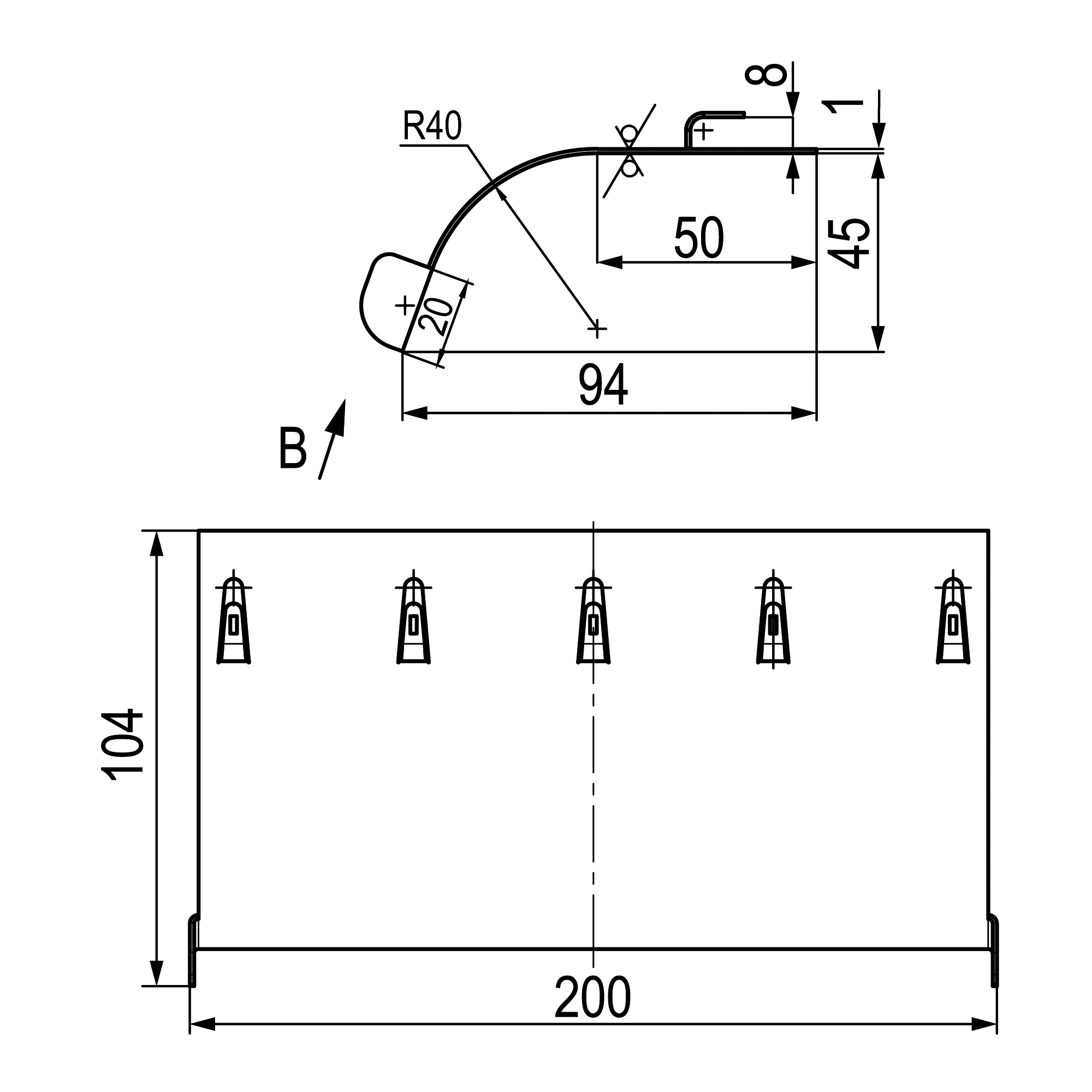

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | AVEVA |
---|---|---|---|---|---|
Проволочные лотки - "F5 Combitech"
|
|
|
|||
Проволочные лотки - "F5 Combitech"
|
|
|
|
||
Проволочные лотки - "F5 Combitech"
|
|
|
|
