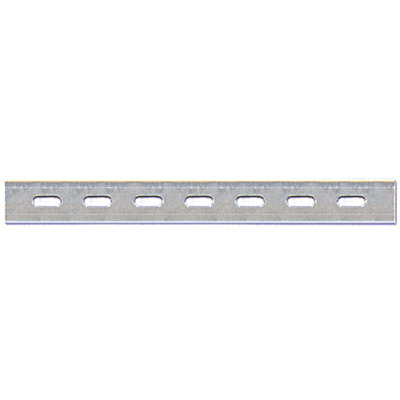

Соединитель с семью отверстиями
Соединитель с семью отверстиями
Код:
FC34247
Задать вопрос
Скачать
Страница из каталога
Страницы - Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"
Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
?

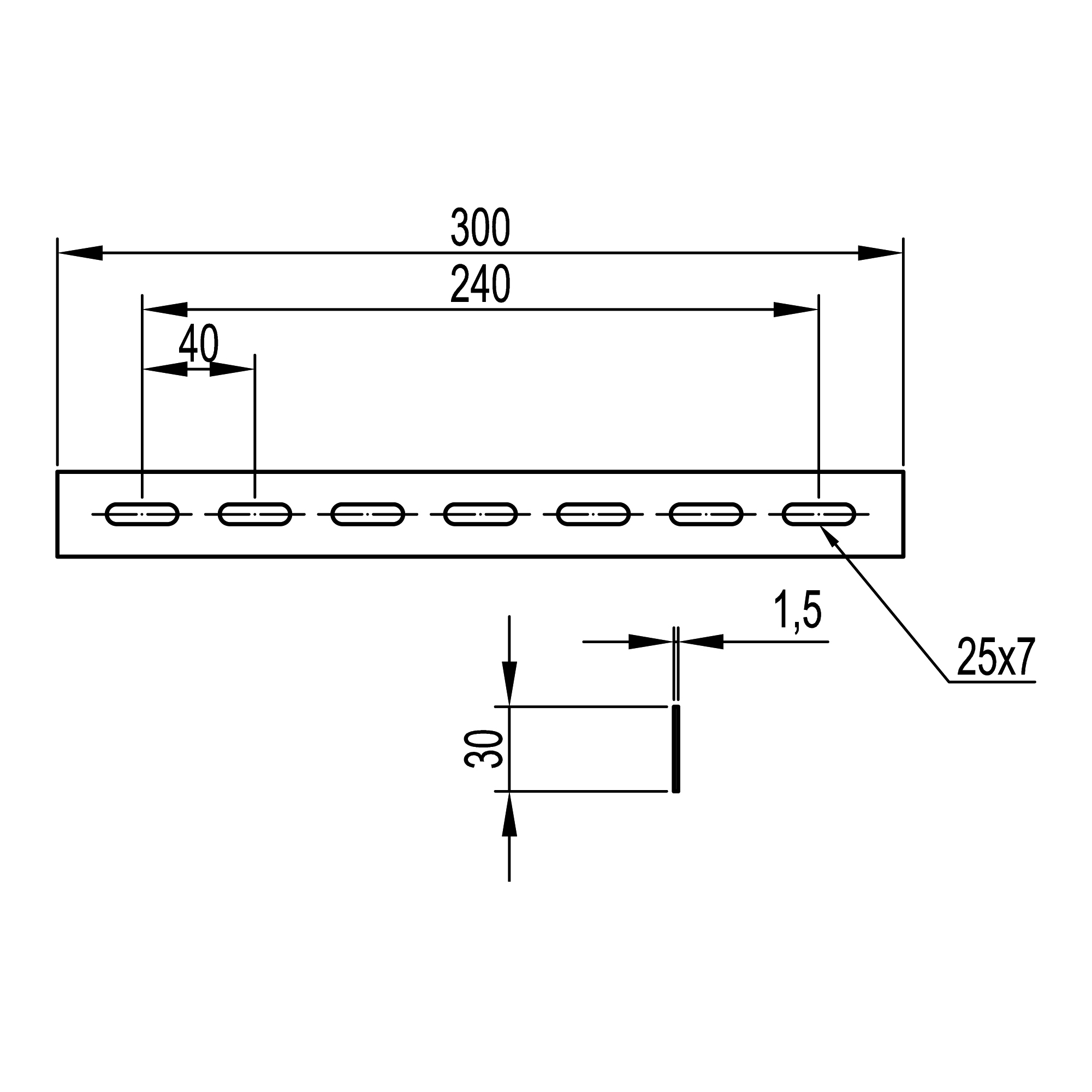

Соединитель с семью отверстиями применяется как для соединения проволочных между собой, так и для изготовления ряда системных аксессуаров (редукция или поворот с большим радиусом). Возможно применение соединителя для соединения проволочных лотков с листовыми лоткам. Толщина стали - 1,5 мм. Материал имеет специальное покрытие, устойчивое к коррозии.
Карточка товара
Характеристики
Чертежи
Сертификаты
Каталоги
Решения
Характеристики по стандарту ETIM
Пользовательские характеристики
Защитное покрытие поверхности
Непрерывное холодное цинкование
Вид/марка материала
Прочее
Длина, мм
300
Материал
Сталь
Подходит для проволочного лотка
Да
Подходит для толщины проволоки проволочного лотка, мм
50…600
Подходит для лестничного лотка
Нет
Подходит для (листового) кабельного лотка
Нет
Нержавеющая сталь травлёная
Нет
Подходит для лотка высотой, мм
50…100
Горизонт.-поворотный/шарнирный
Нет
Вертикал.-поворотный/шарнирный
Нет
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Подходит для лотка шириной, мм
50…600
Цвет
Светло-серый
Модель/исполнение
Соединительная накладка на стык основания лотка
Тип соединения
Винтовой разъем
Тип продукции
Монтажные аксессуары
Материал/защитное покрытие
Сталь, оцинкованная методом непрерывного холодного цинкования
