Консоль BM осн. 200

Код: FC34182

В состав системы проволочных лотков "F5 Combitech" входят аксессуары для фиксации лотков и упрощения монтажа. Один из таких аксессуаров - консоль BM. Она изготовлена из стали толщиной 15 мм с корозионноустойчивым покрытием. Консоль используется для безвинтового крепления лотка. Она фиксируется непосредственно к стене. Возможна также установка в профили PSM или PSL. Консоль совместима с лотками шириной 200 мм. Аксессуар выдерживает нагрузку до 250 кг.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления в профиль
Высота, мм	60
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Вид/марка материала	Прочее
Длина, мм	200

Материал	Сталь
Несущая способность , кН	2450
Угол, °	90
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	200

Тип продукции	Консоли
Для ширины лотка (макс.)	200 мм

Материал/защитное покрытие

Сталь, оцинкованная методом гальванического цинкования

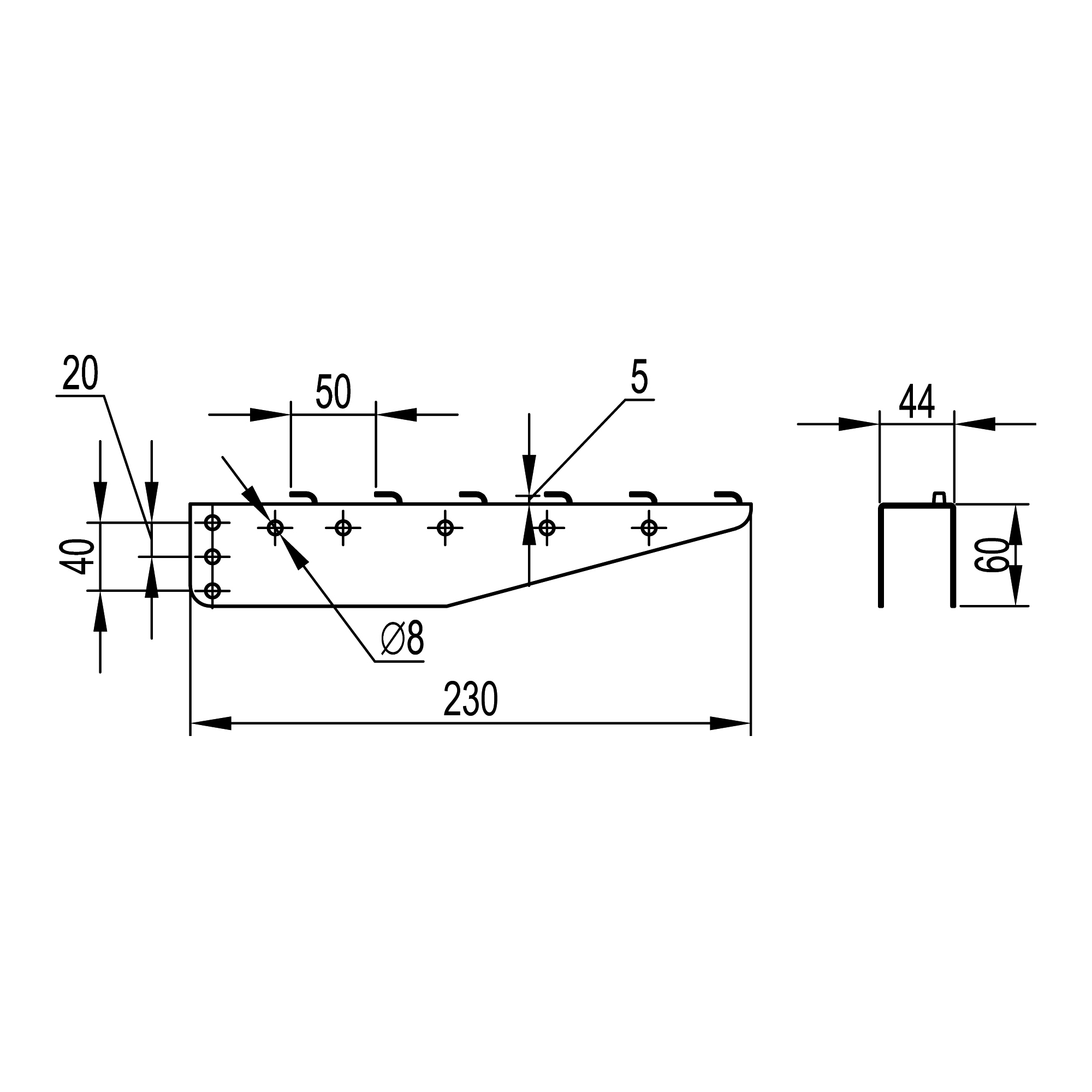

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	Intergraph	DWG (динамические блоки)
"F5 Combitech" - проволочные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"		RAR 286.53 kB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"			RAR 5.28 MB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"				ZIP 19.21 MB

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
«F5 Combitech» Сертификат соответствия на проволочные лотки	PDF 576.29 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
«F5 Combitech» Сертификат соответствия TUV на аксессуары	PDF 984.11 kB
"F5 Combitech" Свидетельство морского регистра	PDF 686.55 kB

Каталоги

Кабеленесущие системы

Скачать

Огнестойкие кабельные линии ДКС и Prysmian Group

Скачать

Система для организации рабочих мест

Скачать

Соответствие системы "Combitech" стандартам ГОСТ

Скачать

Цинк-ламельное покрытие металлических лотков и аксессуаров

Скачать

Альбом типовых решений прокладки кабеленесущих трасс. Издание 3

Скачать

Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Скачать

Типовой альбом DKC-2018.COMBITECH "Опорные конструкции, узлы монтажа лотков и аксессуары"

Скачать

Системы металлических и пластиковых лотков для прокладки кабеля

Скачать

Каталог продукции для электромонтажа

Скачать
