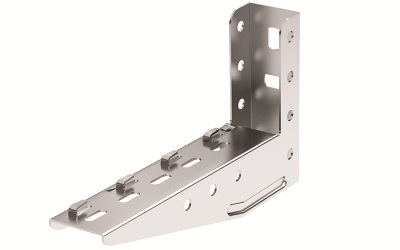

Консоль с опорой ML осн. 200

Код: FC34103

В состав системы проволочных лотков "F5 Combitech" входят аксессуары для фиксации лотков и упрощения монтажа. Один из таких аксессуаров - консоль ML. Она изготовлена из стали толщиной 2 мм с корозионноустойчивым покрытием. Консоль используется для безвинтового крепления лотка. Она фиксируется непосредственно к стене. Установка в профили PSM или PSL в данном случае не применяется. Консоль совместима с лотками шириной 200 мм. Аксессуар выдерживает нагрузку до 150 кг.

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления к стене и/или в профиль
Высота, мм	130
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Вид/марка материала	Прочее
Длина, мм	200

Материал	Сталь
Несущая способность , кН	1176
Угол, °	90
Нержавеющая сталь травлёная	Нет
Подходит для обеспеч. целостности цепи (огнестойкость)	Нет
Подходит для лотка шириной, мм	200

Тип продукции	Консоли
Для ширины лотка (макс.)	200 мм

Материал/защитное покрытие

Сталь, оцинкованная методом гальванического цинкования

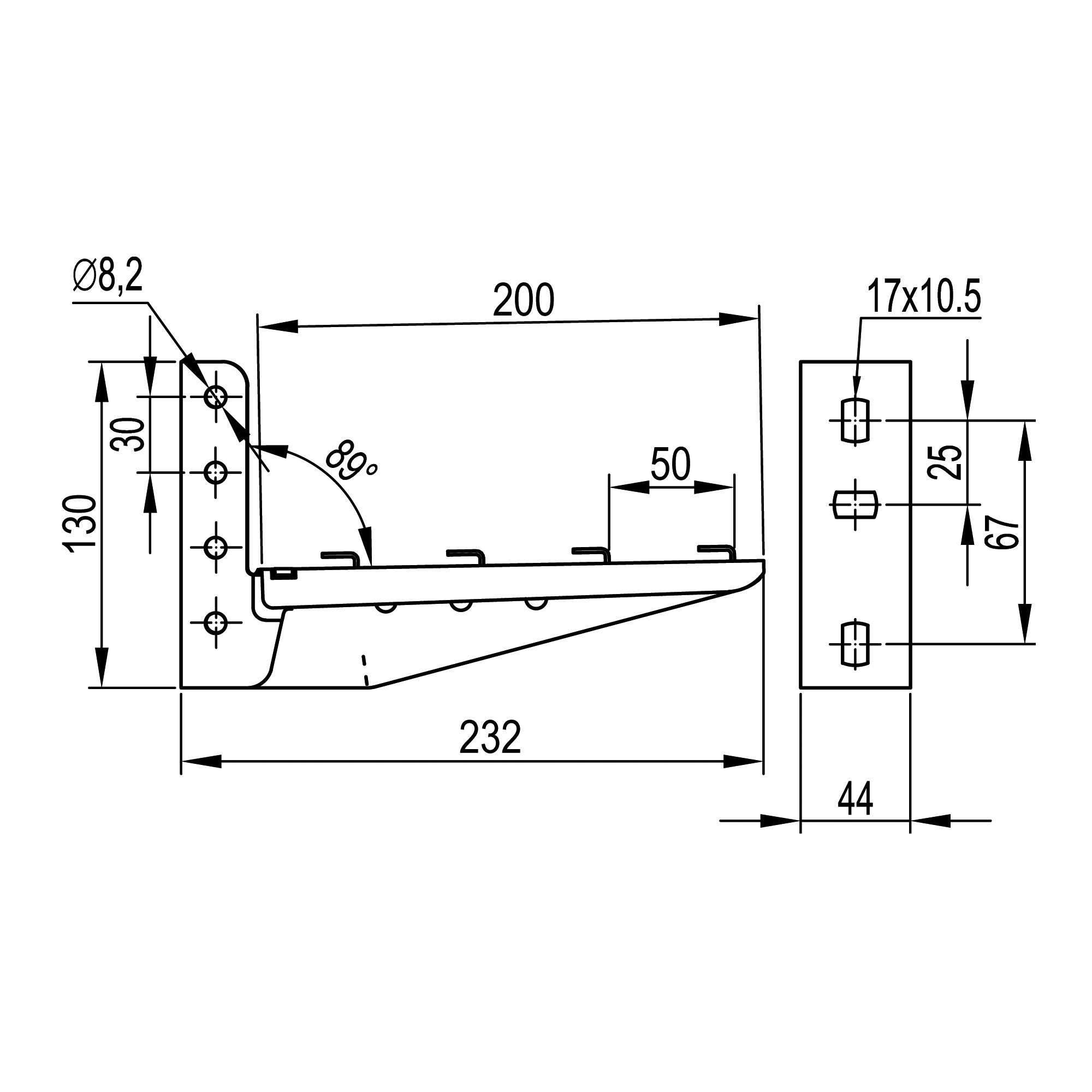

Чертежи
