Переходник 50х200 провол. лотка на листовой

Код: FC15020
Переходник 50х200 провол. лотка на листовой
Переходник 50х200 провол. лотка на листовой
В некоторых случаях для построения кабельной трассы применяются как листовые, так и проволочные лотки. Для надежного соединения лотков разных типов друг с другом применяется переходник. Он изготавливается из стали толщиной 1 мм и подбирается под параметры кабельных лотков.
Данный аксессуар, входящий в состав системы проволочных лотков "F5 Combitech", предназначен для лотков с шириной 200 мм и высотой стенки 50 мм.
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Гальваническое/электролит. цинковое покрытие
Конструктивное исполнение Симметричная редукция
Вид/марка материала Прочее
Ширина (большая) , мм 200
Ширина (уменьшения), мм 100
Материал Сталь
Высота кабельного лотка , мм 50
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Тип продукции Монтажные аксессуары
Ширина 200 мм
Высота 50 мм
Материал/защитное покрытие Сталь, оцинкованная методом гальванического цинкования

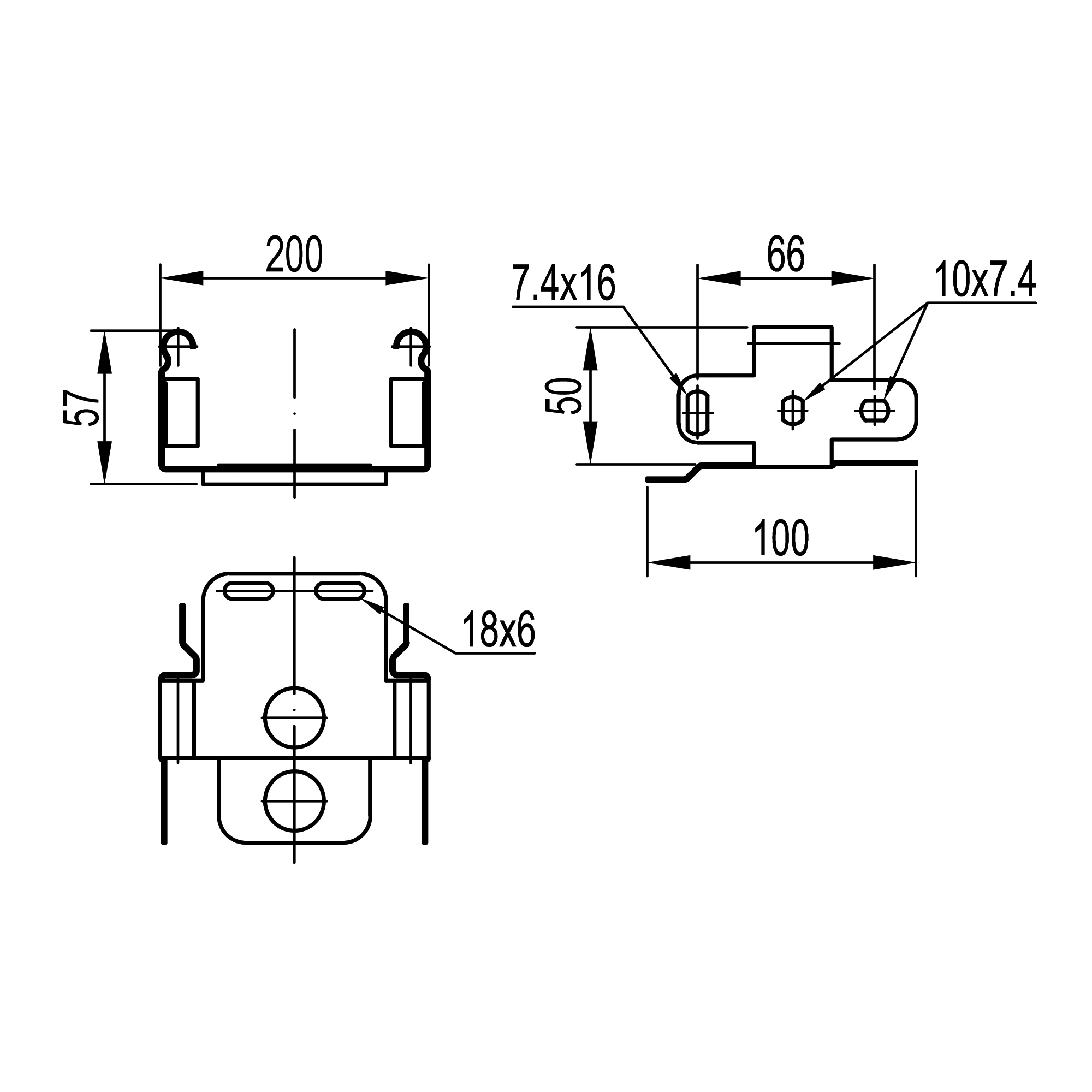

Чертежи
