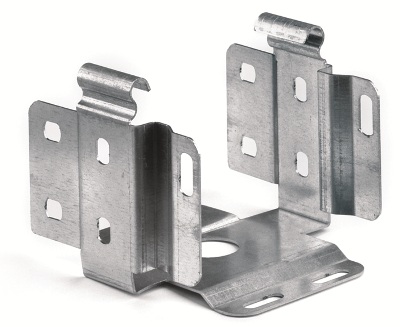

Переходник 50х150 провол. лотка на листовой
Код: FC15015
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
| Вес, кг: | 0,120 |
| Объем, м3: |
0,00086
?
|
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания
Переходник позволяет осуществить переход с кабельной трассы, выполненной на основе листовых или лестничных лотков, на проволочный лоток. Переходник предназначен для лотков с шириной основания 150 мм и высотой стенки 50 мм. Толщина стали - 1 мм.
| Цвет | Светло-серый |
| Модель/исполнение | С разъемом/соединителем в комплекте |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Конструктивное исполнение | Симметричная редукция |
| Ширина (большая), мм | 150 |
| Ширина (уменьшения), мм | 100 |
| Материал | Сталь |
| Высота кабельного лотка, мм | 50 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Монтажные аксессуары |
| Ширина | 150 мм |
| Высота | 50 мм |
| Материал | Сталь, оцинкованная методом гальванического цинкования |

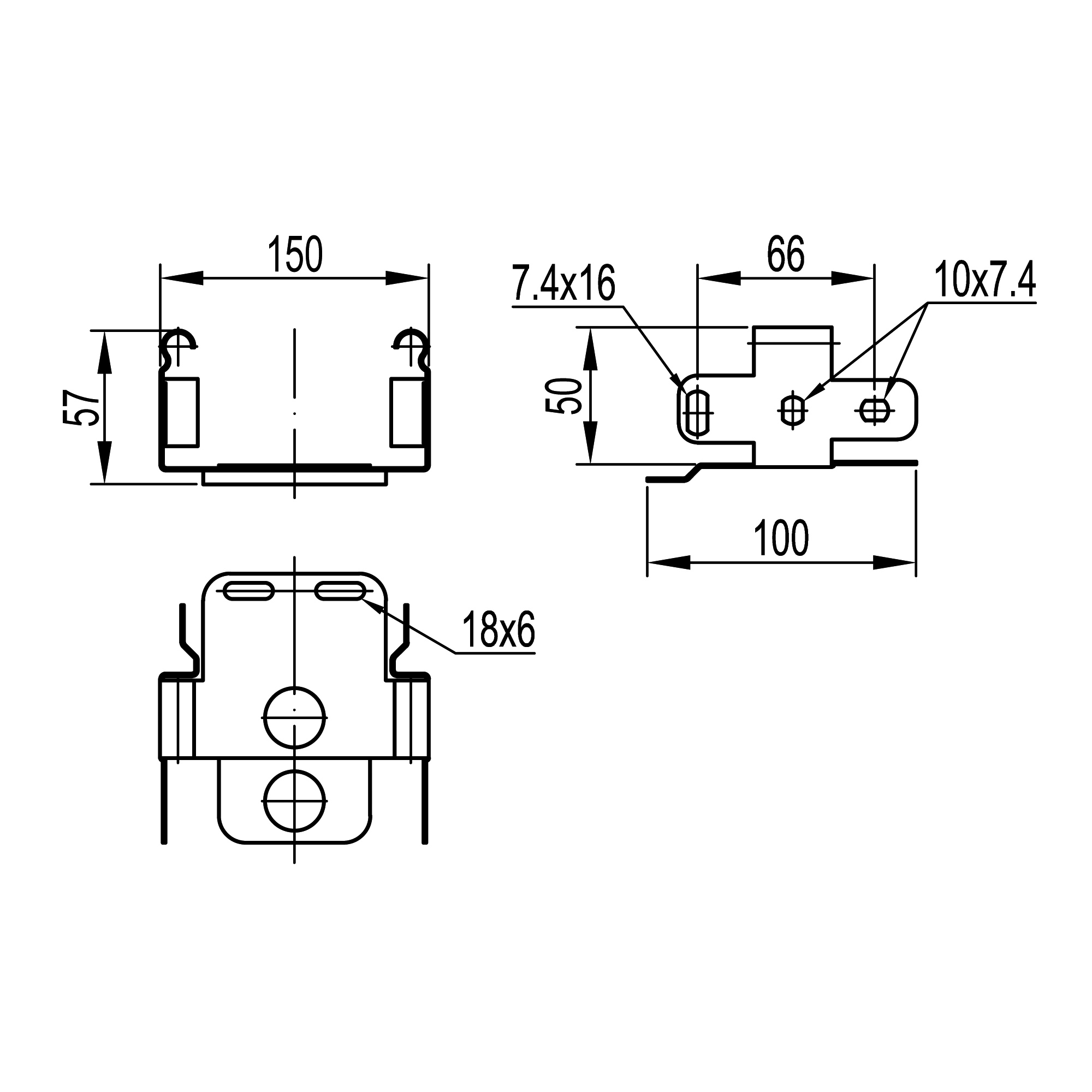

Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | AVEVA |
|---|---|---|---|---|---|---|
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
