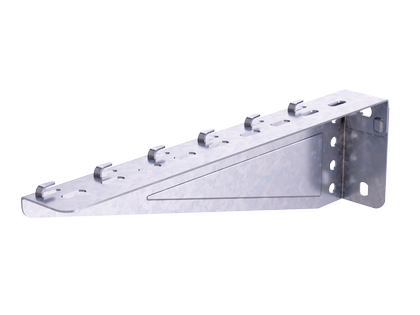

Консоль легкая для пров. лотка осн.100 мм

Код: FBL3010

Задать вопрос

Легкая консоль для проволочного лотка используется для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech". Консоль крепится к стене или же в профили BPL-20, BPM-29. Ее необходимо подбирать по ширине лотка - данная модель предназначена для лотков шириной 100 мм.
Она изготовлена из стали толщиной 1,2 мм.

Подробнее

ETIM

Цвет	Светло-серый
Ширина, мм	44
Модель/исполнение	Консоль для крепления к стене и/или в профиль
Высота, мм	65
Защитное покрытие поверхности	Прочее

Вид/марка материала	Прочее
Длина, мм	137
Материал	Сталь
Подходит для лотка шириной, мм	100

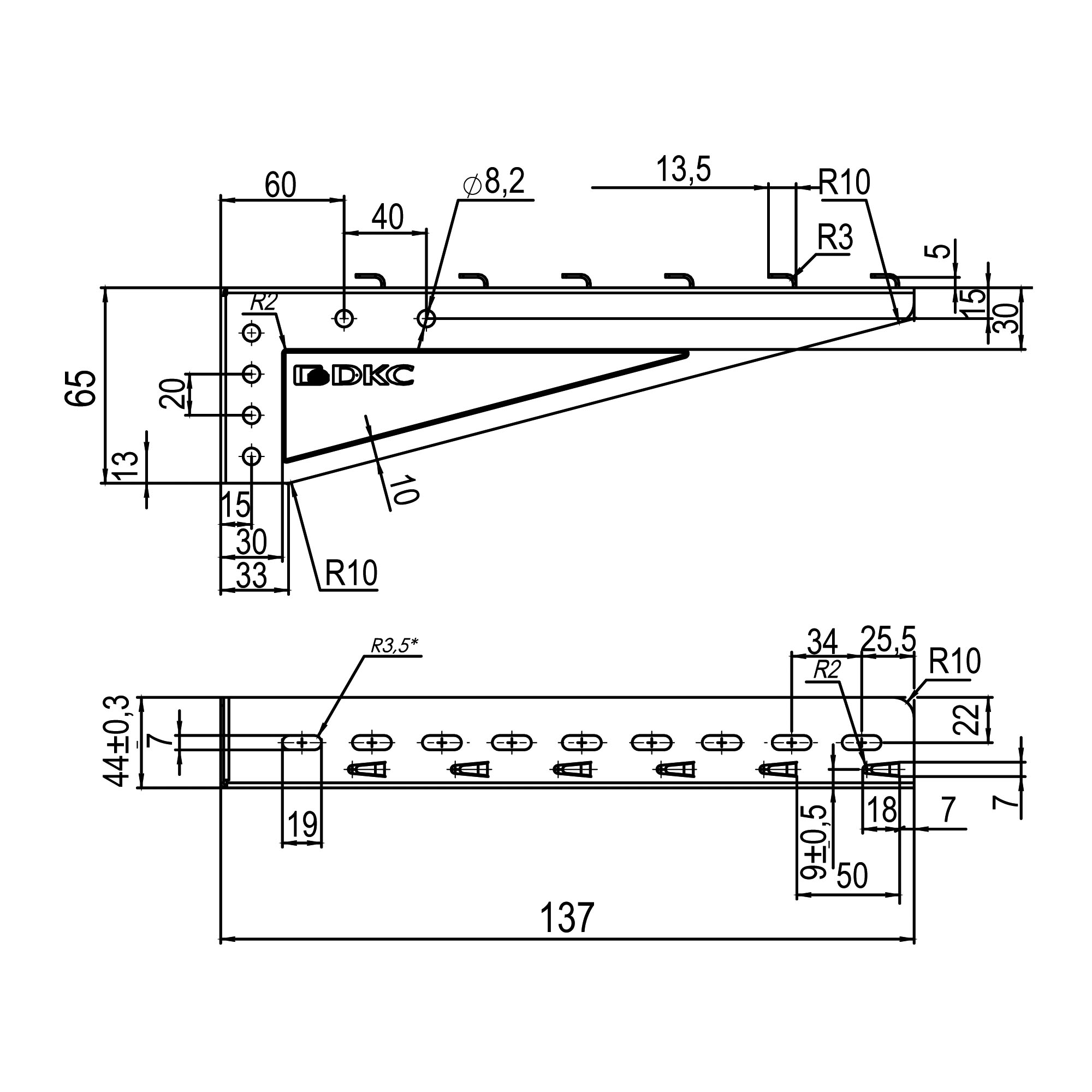

Чертежи

Серия	Название	Autodesk Revit	Eplan FieldSys	Intergraph	DWG (динамические блоки)
"F5 Combitech" - проволочные лотки	Системы кабельных лотков "L5 Combitech", "S5 Combitech", "F5 Combitech", "G5 Combitech", "U5 Combitech"	ZIP 11.67 MB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"		RAR 286.53 kB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"			RAR 5.28 MB
"F5 Combitech" - проволочные лотки	Система металлических проволочных лотков "F5 Combitech"				ZIP 19.21 MB

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 3.87 MB
F5 Combitech - Свидетельство российского морского регистра на проволочные лотки 1	PDF 700.24 kB
Все типы кабельных лотков, коробов, корпусов сварных и сборных - Свидетельство российского морского регистра 1	PDF 1.42 MB
«F5 Combitech» Сертификат соответствия на проволочные лотки	PDF 576.29 kB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
«F5 Combitech» Сертификат соответствия TUV на аксессуары	PDF 984.11 kB
