Легкая консоль для пров. лотка осн.200 мм, толщ.2 мм

Код: FBC3020
Легкая консоль для пров. лотка осн.200 мм, толщ.2 мм
Легкая консоль для пров. лотка осн.200 мм, толщ.2 мм
Легкая потолочная консоль для проволочного лотка шириной 200 мм. Предназначена для безвинтового монтажа кабельной трассы на основе системы проволочных лотков "F5 Combitech" с максимально допустимой нагрузкой 80 кг. Крепление осуществляется к стене. Высота консоли - 140 мм. Толщина стали - 2 мм.
Цвет Светло-серый
Ширина, мм 41
Модель/исполнение Консоль настенная
Высота, мм 130
Защитное покрытие поверхности Гальваническое/электролит. цинковое покрытие
Вид/марка материала Прочее
Длина, мм 200
Материал Сталь
Несущая способность , кН 784
Угол, ° 90
Нержавеющая сталь травлёная Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 200
Тип продукции Консоли
Для ширины лотка (макс.) 200 мм
Материал/защитное покрытие Сталь, оцинкованная методом гальванического цинкования

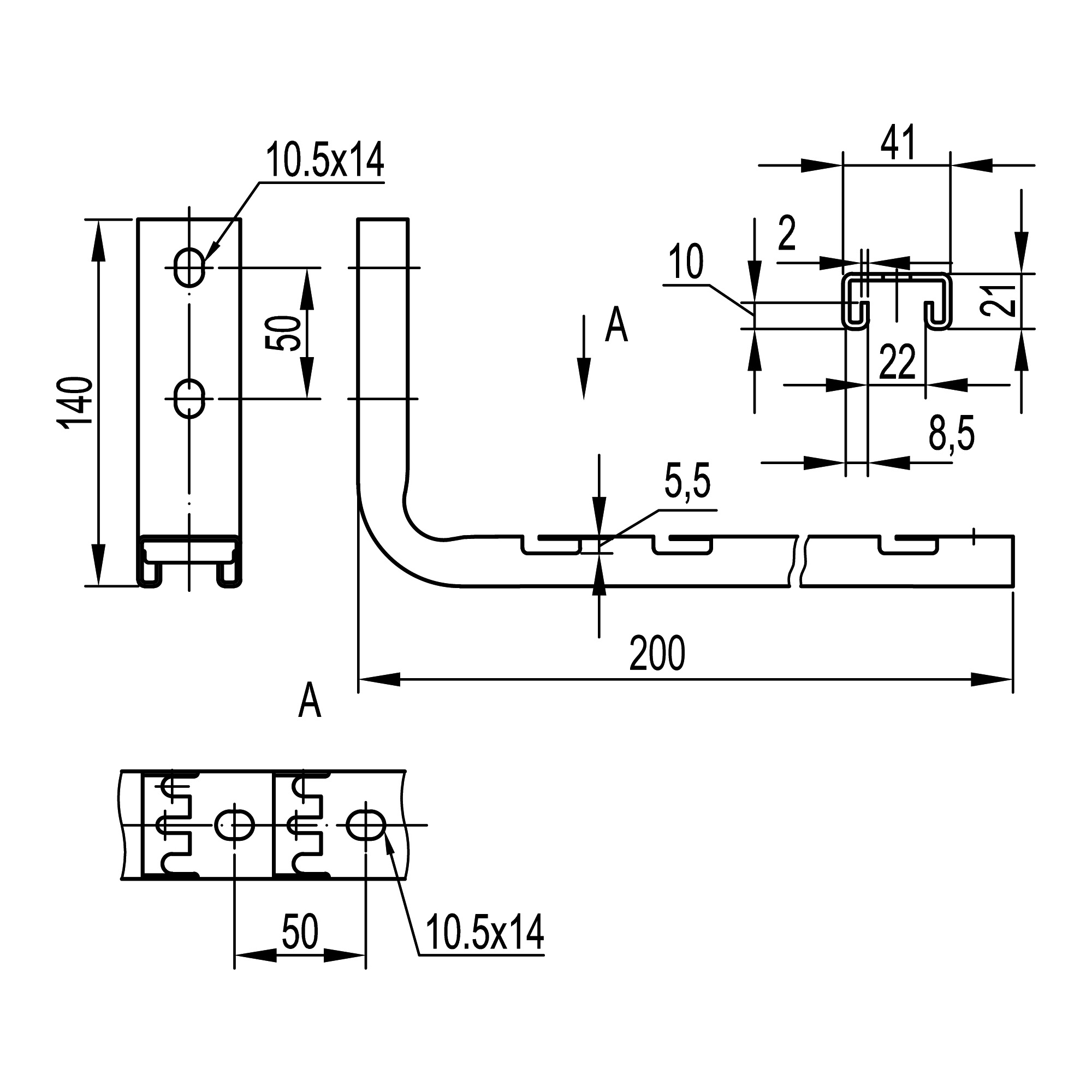

Чертежи
