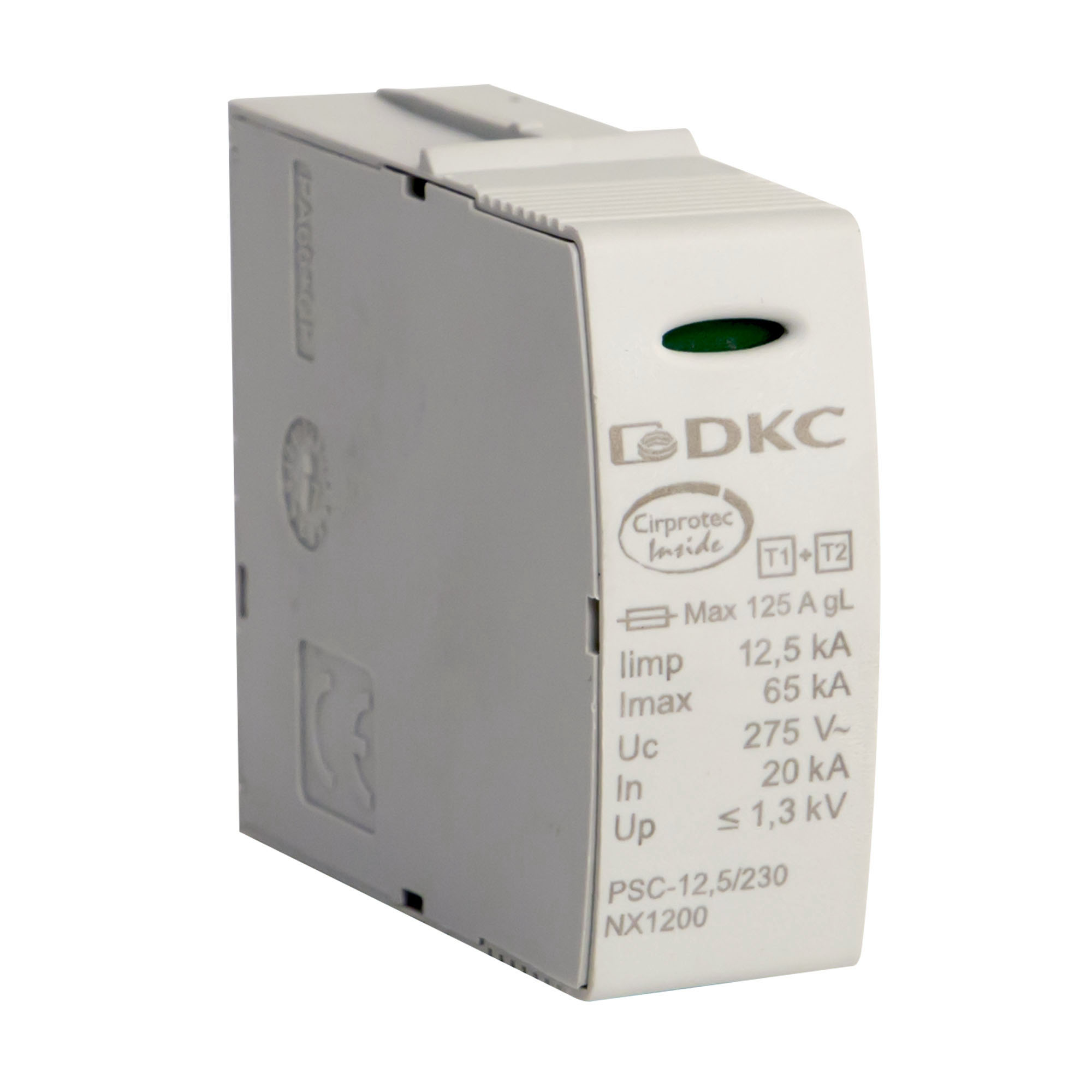

Сменный модуль к УЗИП, класс I+II, L-N
Код:
NX1200
Код:
NX1200
В сменном модуле для УЗИП класса I+II размещены блок контроля состояния и визуальный индикатор работоспособности. Система быстрой фиксации сменных модулей позволяет легко и быстро извлекать защитные модули из базового элемента. Исполнение - L-N.
| Способ монтажа | На основной элемент |
| С контактом дистанционной сигнализации | Нет |
| Конструктивный размер (габарит) | 1 модуль |
| Уровень защиты по напряжению, кВ | 1.4 |
| Макс. длительное напряжение перемен. тока АС, В | 275 |
| Номин. сброс импульсного тока (8/20), кА | 20 |
| Номин. напряжение перемен. тока (AC), В | 230 |
| Уровень защиты по напряжению L-N, кВ | 1.4 |
| Сигнал на устройстве | Оптический |
| Встроенный резервный предохранитель | Нет |
| Макс. сечение жесткого проводника (одно-/многожильного), мм² | 35 |
| Макс. сечение гибкого проводника (тонкопроволочного), мм² | 25 |
| Степень защиты (IP) | IP20 |
| Максимальный импульсный ток разряда (8/20), кА | 65 |
| Конфигурация системы TN-C-S | Нет |
| Другая конфигурация системы | Нет |
| Конфигурация системы TT | Да |
| Конфигурация системы TN-S | Да |
| Конфигурация системы TN-C | Да |
| Конфигурация системы TN | Нет |
| Конфигурация системы IT | Да |
| Конфигурация системы DC | Нет |
| Отключающая способность при коротком замыкании (Isccr), кА | 25 |
