С-обр. профиль для пров. лотка 41х21, L200, толщ.1,5 мм
Код: FPL2102
Тип упаковки:
Кол-во в упаковке: 4
Ед. изм: шт
| Вес, кг: | 0,175 |
| Объем, м3: |
0,00018
?
|
Выберите файл для скачивания
- Где купить?
-
Выберите файл
для скачивания

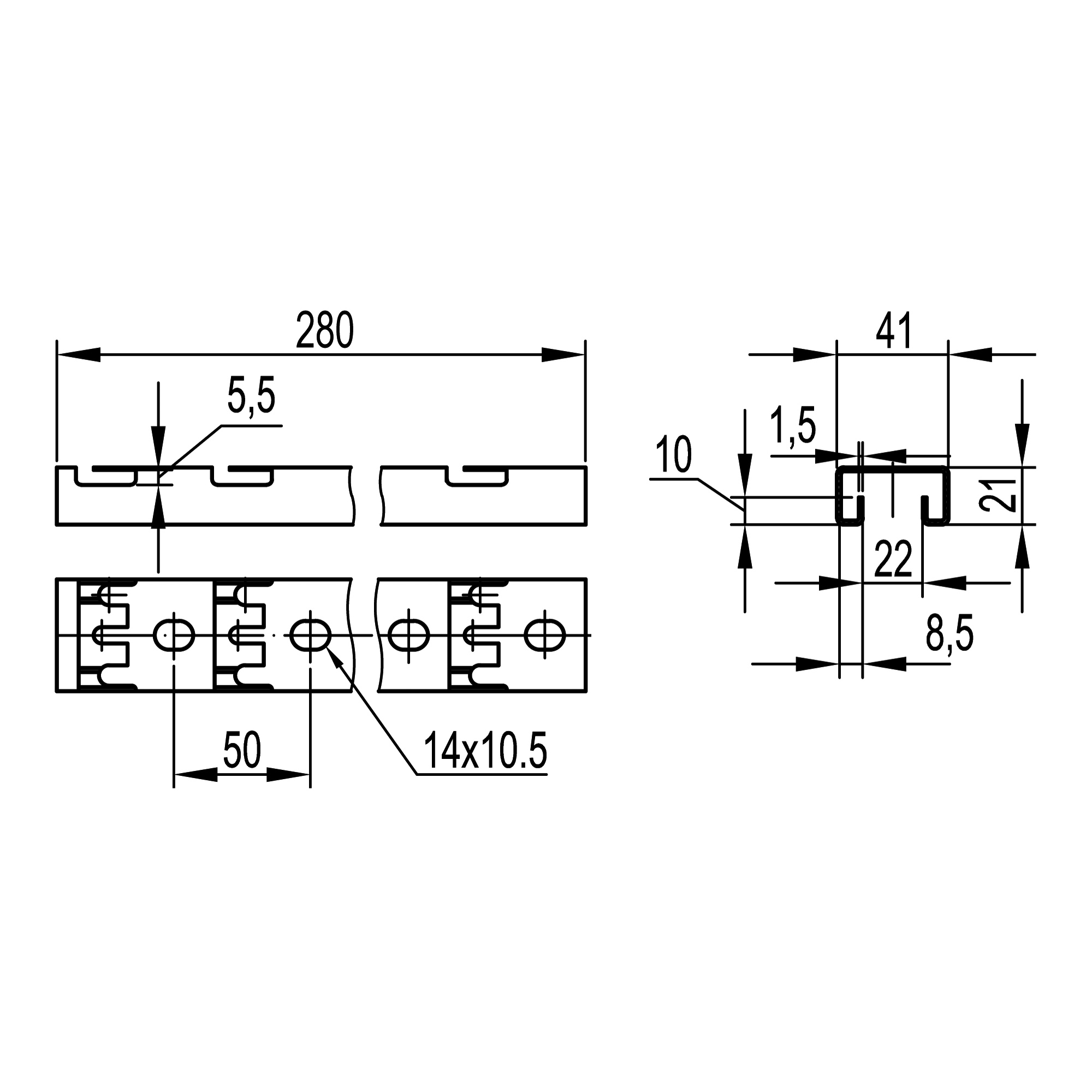

С-образный профиль серии FPL-21 предназначен для безвинтового крепления или подвеса проволочного лотка на шпильках. Применяется с проволочными лотками с шириной основания до 200 мм. Ширина профиля - 41 мм, высота - 21 мм, длина профиля - 280 мм, толщина стали - 1,5 мм. Отличительными особенностями консоли FPL-21 данного типоразмера являются отверстия 14х10,5 мм в двух крайних точках, а также отсутствие перфорации 14х10,5 мм между зубчатыми венцами. Профиль выполнен из оцинкованной стали устойчивой к коррозии.
Подробнее
| Модель/исполнение | Простой профиль |
| Высота, мм | 41 |
| Защитное покрытие поверхности | Непрерывное холодное цинкование |
| Толщина материала, мм | 1.5 |
| С системой зубьев (зубчатым зацеплением) | Да |
| Длина, мм | 200 |
| Материал | Сталь |
| Форма профиля | С-профиль |
| Ширина прореза/щели, мм | 22 |
| Ширина отверстия, мм | 10.5 |
| Возможность отламывания отрезков | Да |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
| Тип продукции | Профили |
| Длина | 200 мм |
| Для ширины лотка (макс.) | 200 мм |
| Материал | Cталь, оцинкованная по методу Сендзимира |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | AVEVA |
|---|---|---|---|---|---|---|
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
||
|
Проволочные лотки - "F5 Combitech"
|
|
|
|
|
Сертификаты
| Название | Документ |
|---|---|
Конфигураторы
Fix Combitech
Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем и систем организации рабочих мест.
