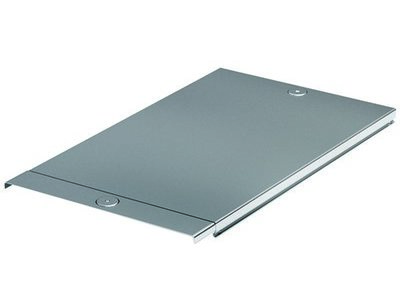

Крышка на лоток с заземлением осн.200 L3000

Код: FKC200INOX
Крышка на лоток с заземлением осн.200 L3000
Крышка на лоток с заземлением осн.200 L3000
Крышка на лоток применяется для защиты кабелей от внешних воздействий. Крышка защелкивается на лоток простым нажатием, для этого необходимо использовать держатель FC37004 или FC 37005 в зависимости от диаметра проволоки лотка (необходимо два державтеля на погонный метр крышки). Ширина крышки - 200 мм, высота - 15 мм, длина - 3000 мм, толщина стали - 0,8 мм. КДля создания контура заземления в крышке имеется отверстие под винт М5х8 (код СМ030508). рышка в специальном исполнении "нержавеющая сталь AISI 304" имеет высокую устойчивость к воздействию агрессивных сред и нагреву и служит в 1,5-3 раза дольше оцинкованного изделия.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Прочее
Толщина материала, мм 0.8
Вид/марка материала Нержавеющая сталь
Длина, мм 3000
Тип крепления Защелкивание
Ширина крышки , мм 200
Подходит для проволочного лотка Да
Материал Нержавеющая сталь
Тип продукции Крышки на прямые элементы
Длина 3000 мм
Ширина 200 мм
Материал Нержавеющая сталь

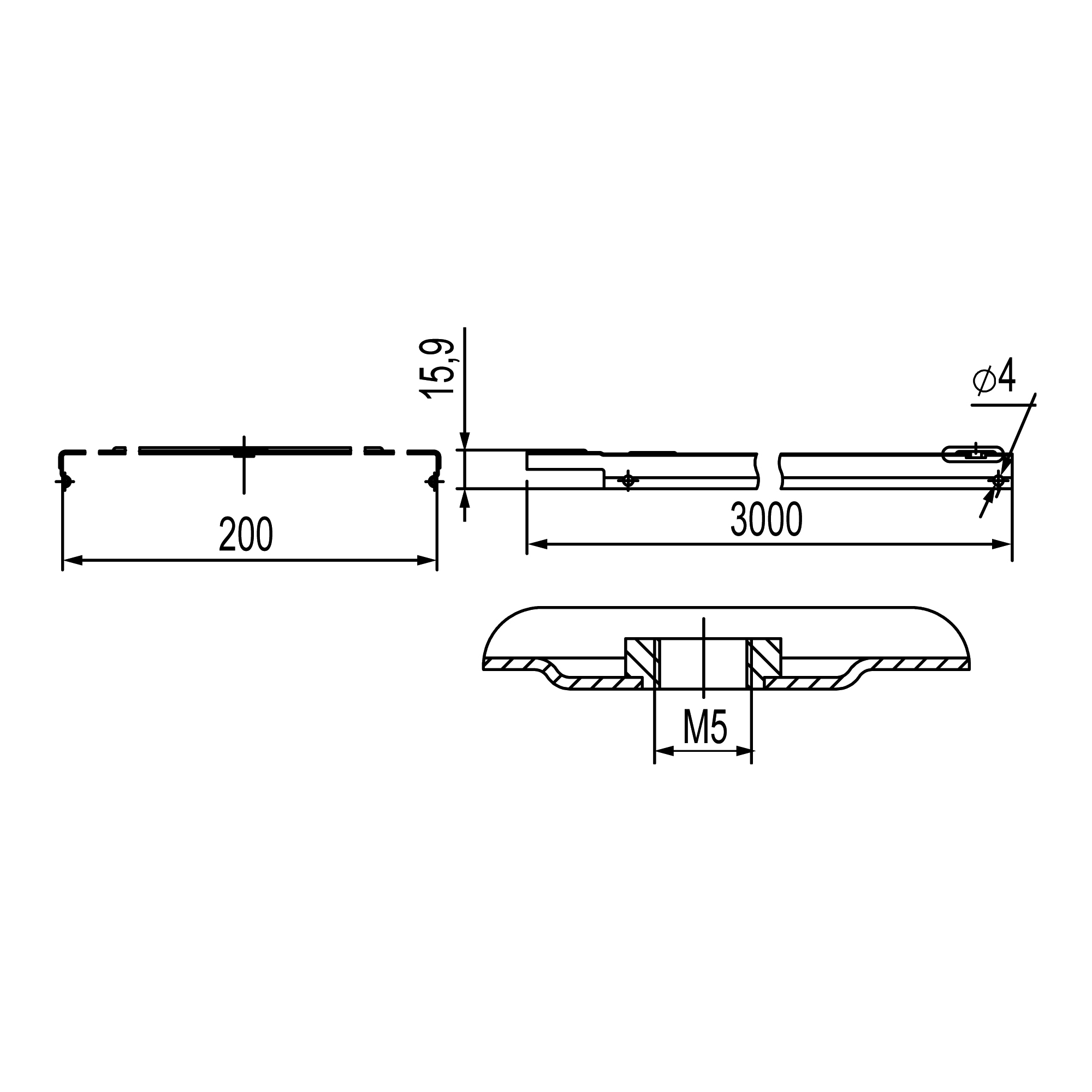

Чертежи
