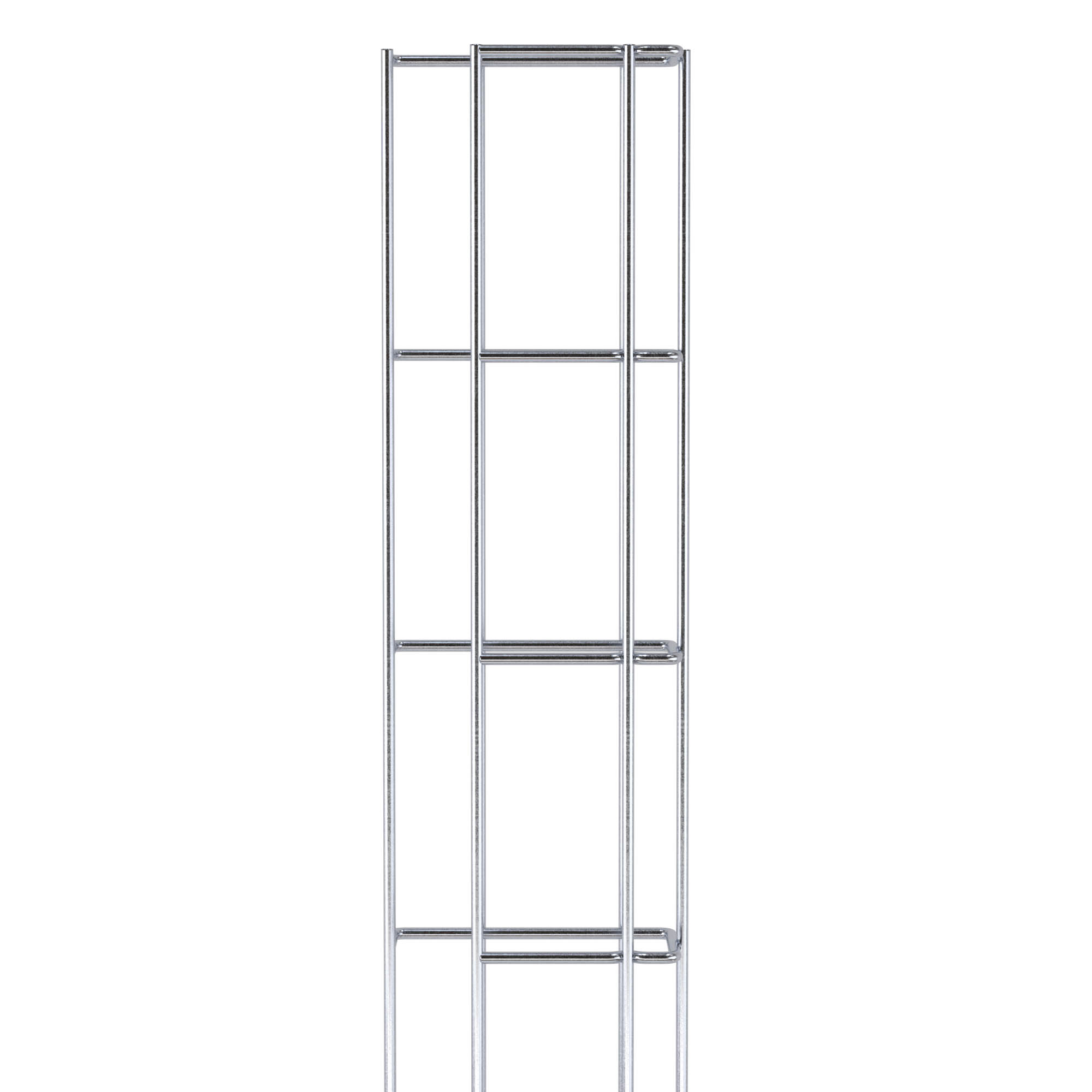

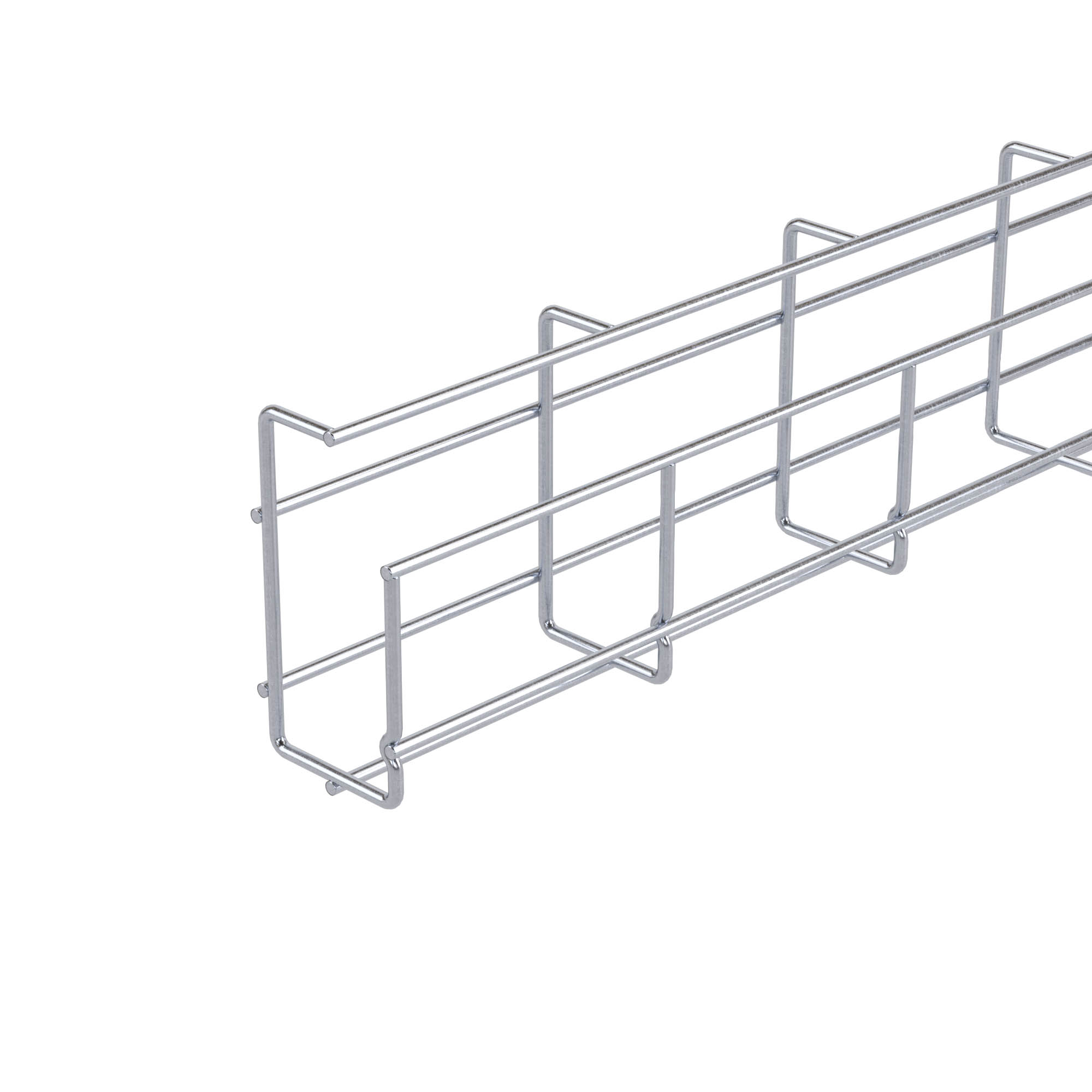

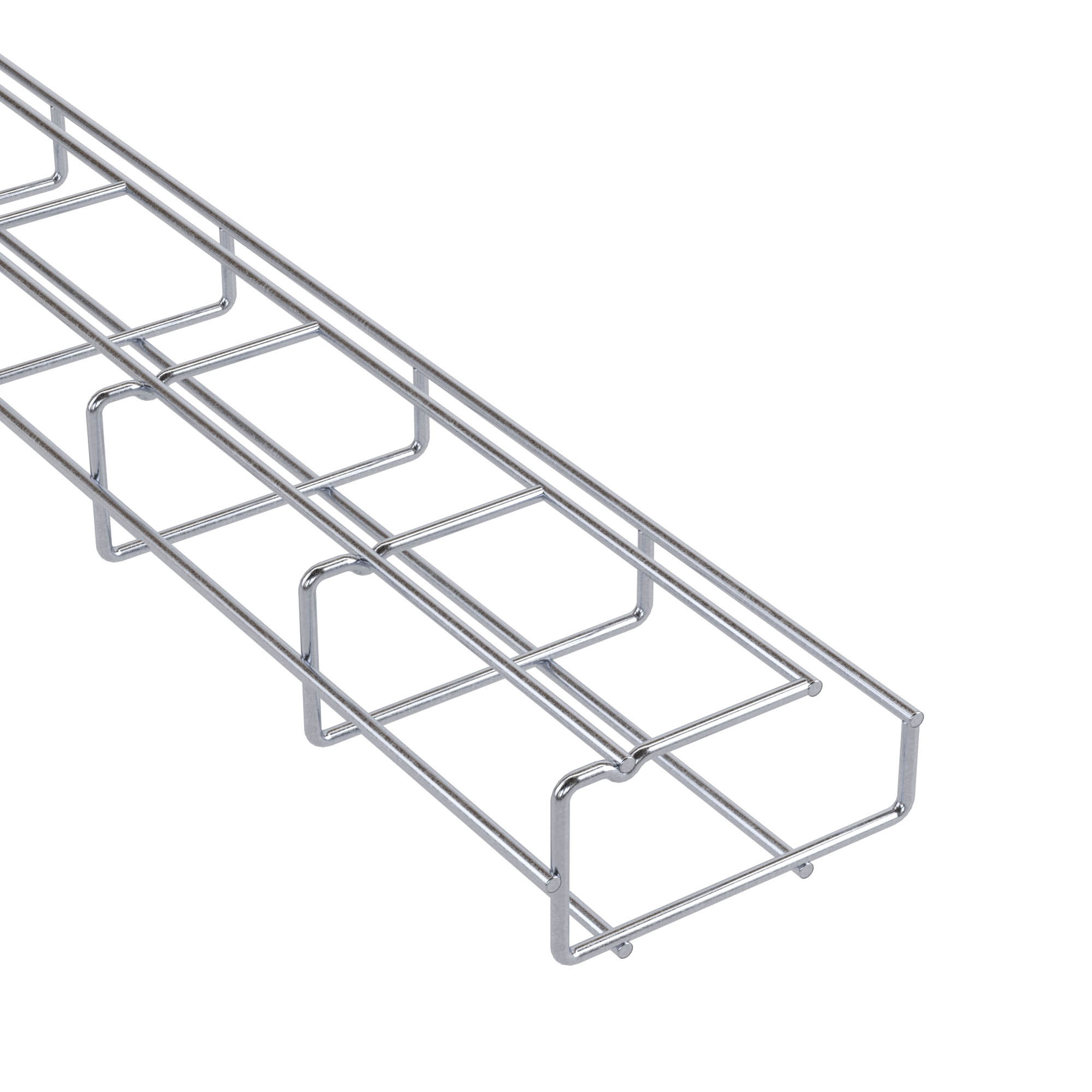

Проволочный лоток 50х100 L2000 G-тип

Код: FC5010G

Вес, кг:	0,755
Объем, м³:	0,00250 ?

Тип упаковки:

Кол-во в упаковке: 4

Ед. изм: м

Выберите файл для скачивания

Задать вопрос
Где купить?
Выберите файл для скачивания
Страница из каталога_1

Страница из каталога_2

Страницы - Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"

Проволочный лоток G-типа предназначен для прокладки прямых участков кабельной трассы, изготовление поворотов и разветвлений для кабельной трассы. Преимуществом является легкий и быстрый безвинтовой монтаж к потолку или стене с помощью кронштейнов FC37308 с безопасной рабочей нагрузкой до 5 кг/м. Высота лотка – 50 мм, ширина основания – 100 мм, длина – 2000 мм, диаметр проволоки - 4 мм.

Подробнее

Ширина, мм	100
Высота, мм	50
Защитное покрытие поверхности	Гальваническое/электролит. цинковое покрытие
Длина, мм	2000

Материал	Сталь
Диаметр проволоки, мм	4
Форма профиля	G-образная форма
Исполнение для больших расстояний (усиленный)	Нет

Тип продукции	Проволочные лотки
Тип лотка	Проволочные лотки - "F5 Combitech"
Высота	50 мм

Длина	2000 мм
Материал	Сталь с гальваническим покрытием
Ширина	100 мм

Аксессуары

Аналоги

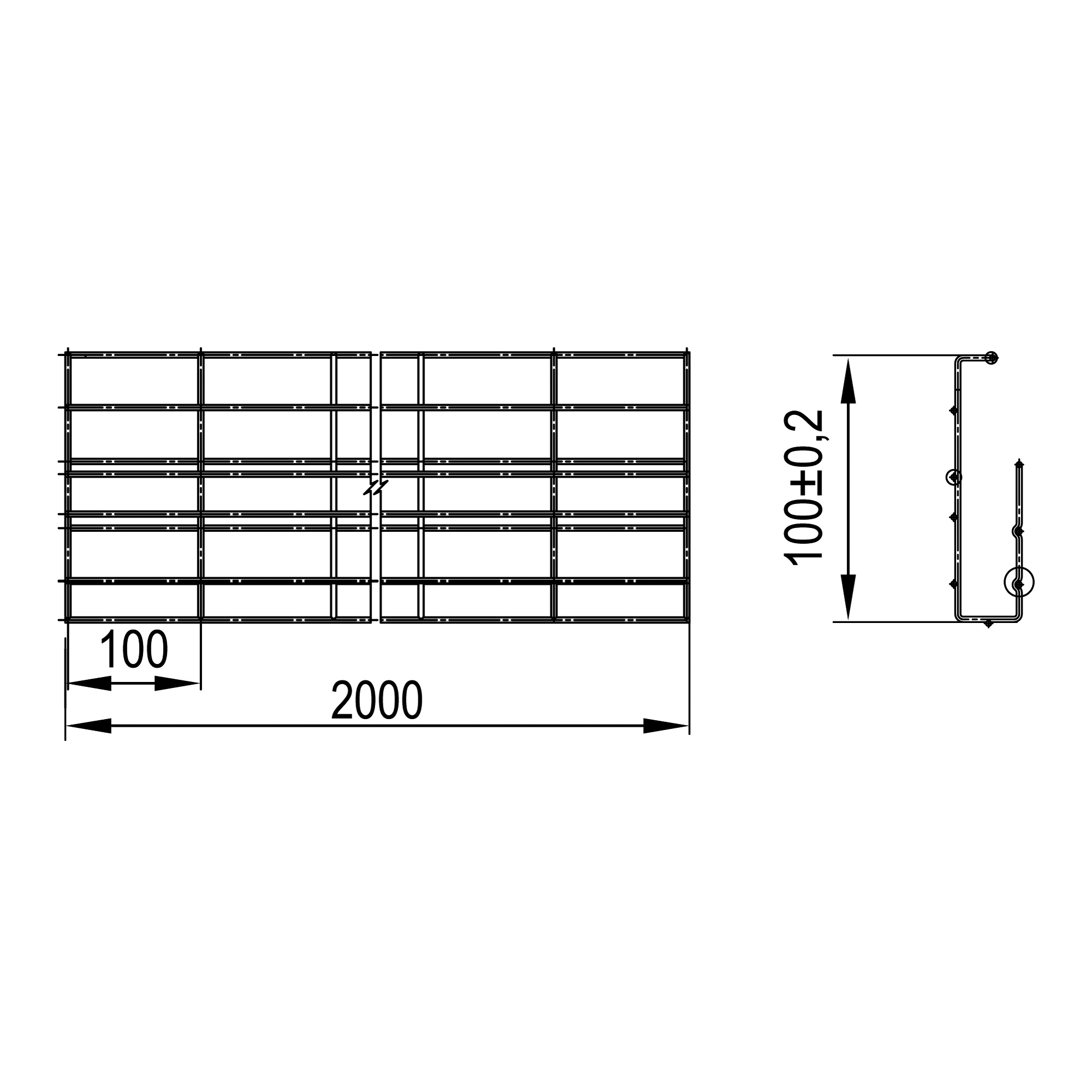

Чертежи

Серия	Название	Eplan	Model Studio CS	DWG (динам.)	AVEVA
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5	ZIP 31.09 МБ	ZIP 7.26 МБ
Проволочные лотки - "F5 Combitech"	Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech			ZIP 25.05 МБ
Проволочные лотки - "F5 Combitech"	Кабельные лотки серий "S5 Combitech", "F5 Combitech", "L5 Combitech", "U5 Combitech", "I5 Combitech". Кабельные эстакады "T5 Combitech". Монтажные элементы "B5 Combitech" и метизы "M5 Combitech"				ZIP 447.3 МБ

Сертификаты

Название	Документ
«F5 Combitech» - экспертное заключение для системы кабельных проволочных лотков 1	PDF 797.44 kB
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 211.65 kB

Конфигураторы

Fix Combitech

Программа позволяет автоматически рассчитать количество требуемых элементов кабеленесущих систем, таких как: листовые, стеклопластиковые, лестничные, тяжелые и проволочные лотки, системы организации рабочих мест, а также всех монтажных элементов и аксессуаров. Создавайте собственные проекты и выгружайте спецификации одной кнопкой в удобном формате.

Доступные версии для ПК: Windows, MacOS, Linux

Инструкция по установке
