Угол вертикальный внутренний 45 градусов, 100х600 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа

Код: LH0166K
Угол вертикальный внутренний 45 градусов, 100х600 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа
Угол вертикальный внутренний 45 градусов, 100х600 R600 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа
Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 600 мм вверх на 45 градусов. Радиус поворота угла - 600 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
Цвет Светло-серый
Отклонение (угол) 45°
Материал Сталь
Внутр. радиус, мм 600
Ширина кабельного лотка , мм 600
Высота кабельного лотка , мм 100
Изменение направления Вертикально восходящий (внутренний)
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Тип аксессуара Угол вертикальный внутренний 45 градусов
Тип продукции Системные аксессуары
Высота 100 мм
Ширина 600 мм

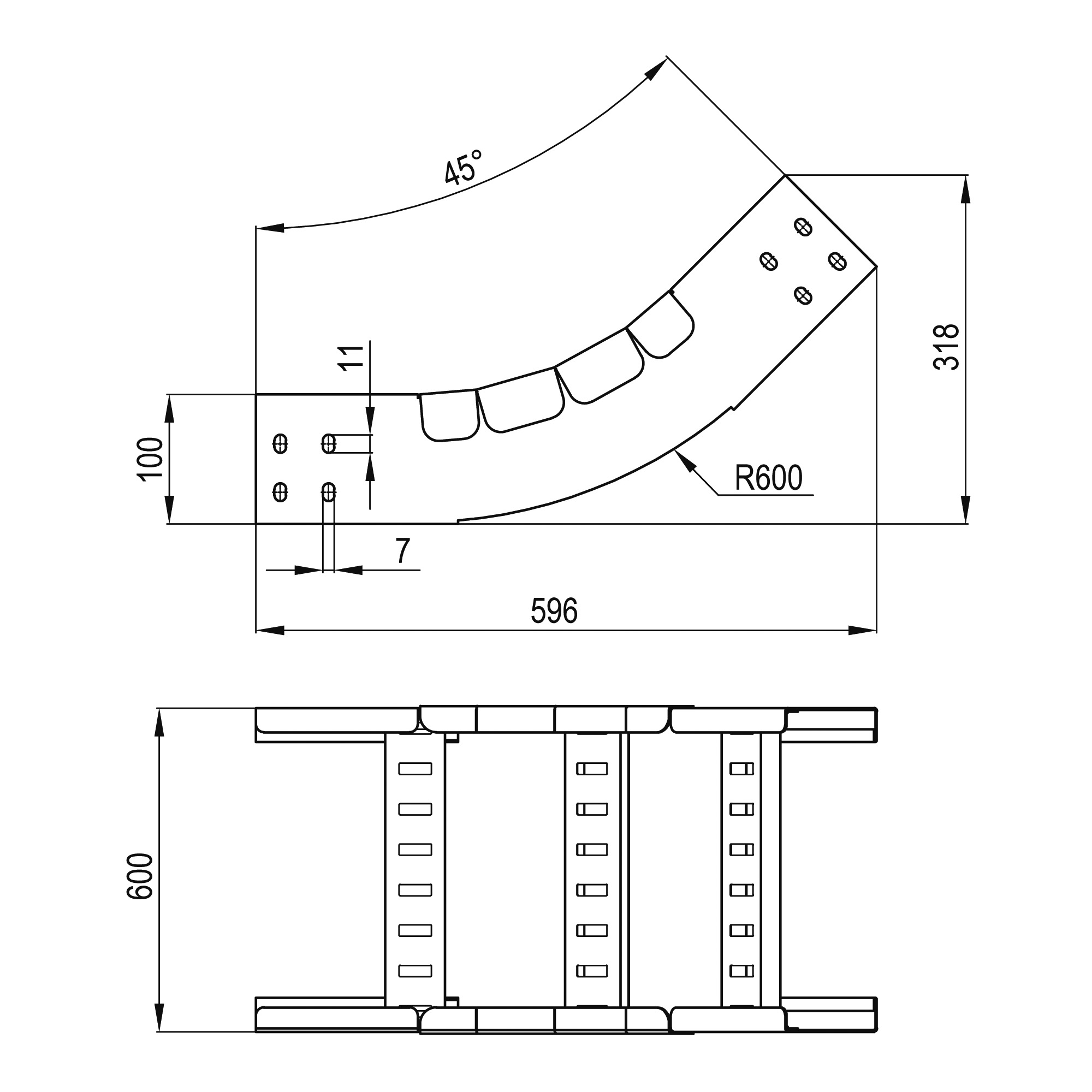

Чертежи
