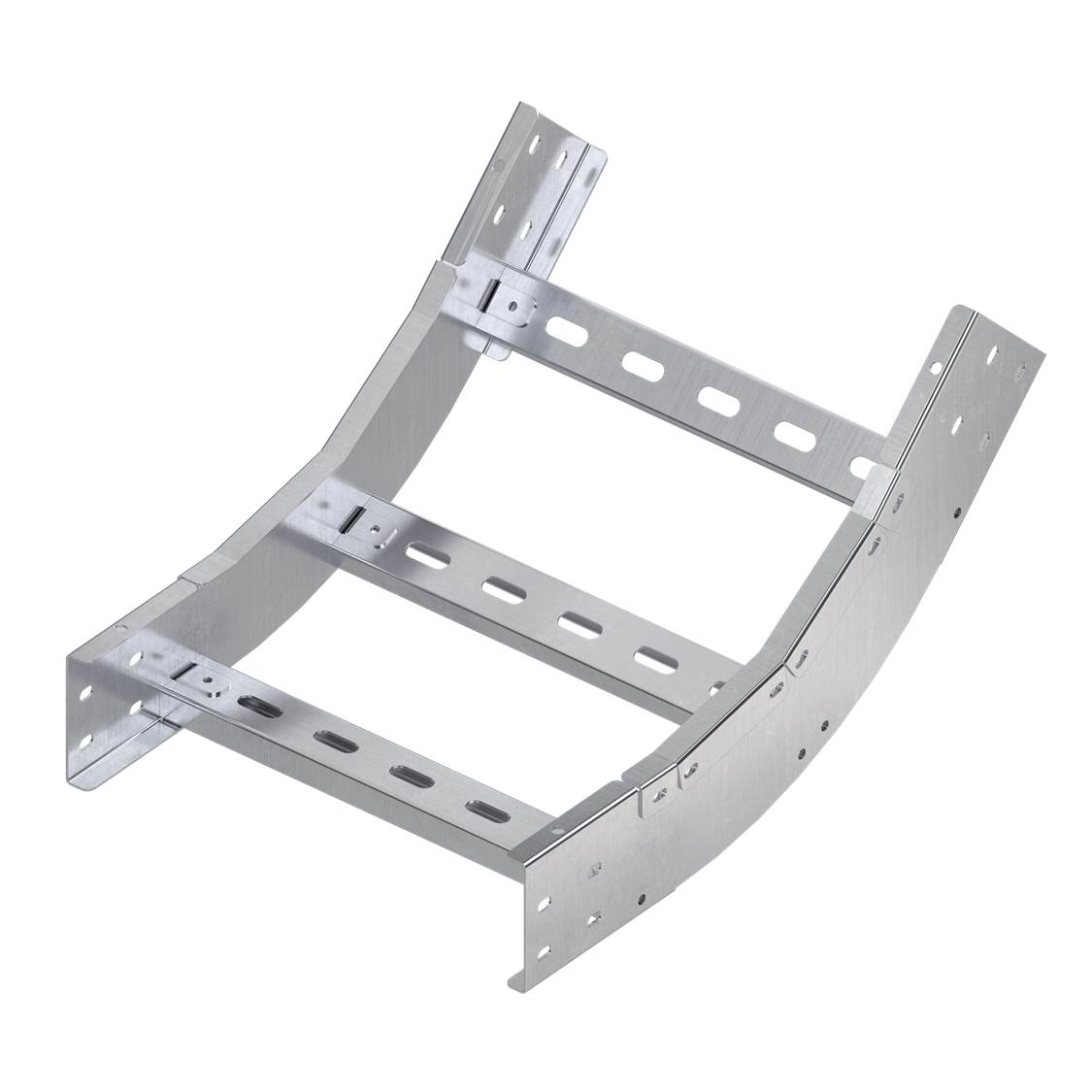

Угол вертикальный внутренний 45 градусов, 100х300 R300 в комплекте с крепежными элементами и соединительными пластинами,необходимыми для монтажа

Код: LH0133K
Угол вертикальный внутренний предназначен для организации поворота трассы на основе лестничных лотков с высотой борта 100 мм и шириной основания 300 мм вверх на 45 градусов. Радиус поворота угла - 300 мм. Аксессуар поставляется в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа. Данное изделие представлено в исполнении "Сталь, оцинкованная по методу Сендзимира".
Цвет Светло-серый
Отклонение (угол) 45°
Материал Сталь
Внутр. радиус, мм 300
Ширина кабельного лотка , мм 300
Высота кабельного лотка , мм 100
Изменение направления Вертикально восходящий (внутренний)
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Оцинковка горячим способом по методу Сендзимира
Тип аксессуара Угол вертикальный внутренний 45 градусов
Тип продукции Системные аксессуары
Высота 100 мм
Ширина 300 мм

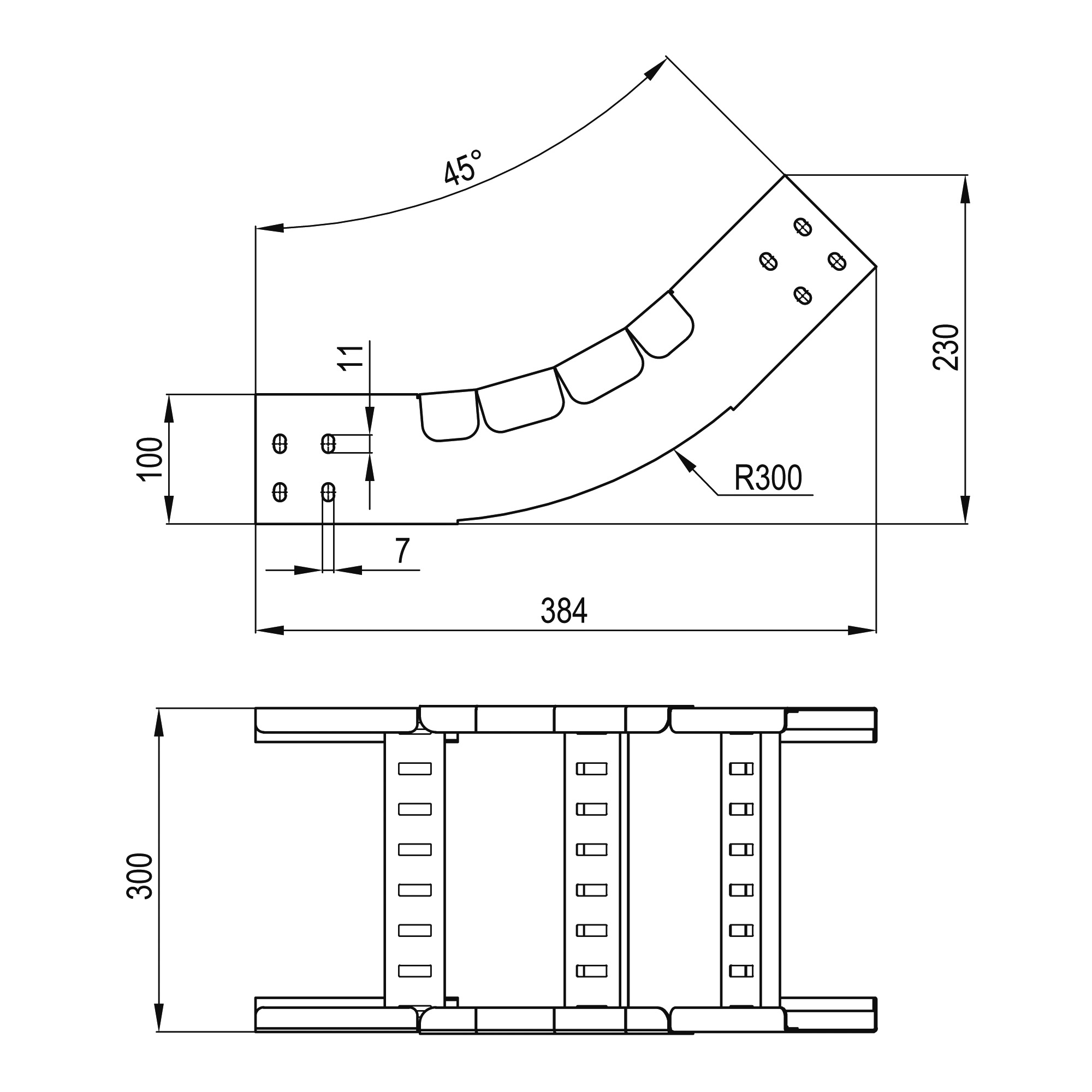

Чертежи
Серия Название Autodesk Revit STEP SAT DWG (динамические блоки) Intergraph AVEVA Eplan
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
"L5 Combitech" - лестничные лотки
