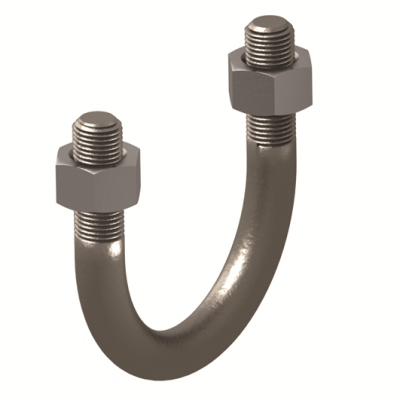

Набор хомутов для соединения колоны опорной конструкции (кабельной эстакады) BTL-20 с ригелем

Набор хомутов для соединения колоны опорной конструкции (кабельной эстакады) BTL-20 с ригелем

Код: BHU2010

Задать вопрос

Универсальные опорные конструкции применяются для прокладки инженерных коммуникаций и электрических кабелей. Элементы системы "B5 Combitech" легко комбинируются друг с другом, что позволяет создавать конструкции любой сложности и строить проекты нестандартных размеров. При этом обычно применяются соединения болтового типа, что позволяет обойтись без сварных работ.
Опорные конструкции, собранные из элементов "B5 Combitech", отличаются прочностью, надежностью, длительным сроком службы и адаптируемостью под задачи. Стандартное исполнение - "сталь, оцинкованная по методу Сендзимира". Для соединения элементов друг с другом применяются хомуты и специальные метизы. Набор хомутов применятся для соединения кабельной эстакады с ригелем. Размер резьбы - М10.

Подробнее

Высота, мм	30
Защитное покрытие поверхности	Оцинковка горячим способом по методу Сендзимира
Длина резьбы, мм	10

Материал	Сталь
Метрический размер резьбы (М..)	10
Межцентровое расстояние (между 2-мя винтами), мм	50

Материал

Сталь оцинкованная

Тип изделия

Скобы

Чертежи

Серия	Название	SAT	STEP	AVEVA	DWG (динамические блоки)	Intergraph	Eplan
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"	RAR 13.65 MB	ZIP 16.63 MB	ZIP 726.23 kB	RAR 313.39 kB	RAR 5.28 MB
"B5 Combitech" - монтажные элементы	Cистема монтажных элементов "B5 Combitech"				ZIP 1.40 MB
"B5 Combitech" - монтажные элементы	Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5						ZIP 32.84 MB

Сертификаты

Название	Документ
«Все типы металлических лотков» Отказное письмо на металлические кабельные лотки и аксессуары к ним	PDF 4.28 MB
Сертификат соответствия ГОСТ 30247.0-94, ТРМ 0001-2012 на конструкции огнестойкие кабеленесущие (предел огнестойкости 90 минут, R90)	PDF 2.97 MB
Отказное письмо на хомуты и скобы для систем инженерных коммуникаций	PDF 623.22 kB
