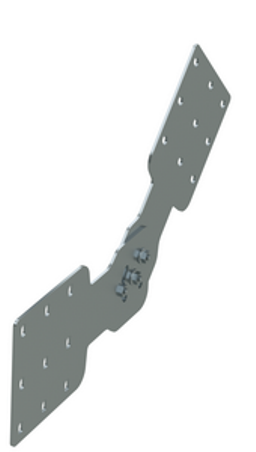

Соединитель шарнирный вертикальный H 200 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: UVH020HDZL
При проектировании и строительстве кабельных трасс сложного конструктива применяются горизонтальные и вертикальные углы, а также и аксессуары для наклона трассы - например, шарнирный соединитель. С его помощью можно произвести наклон трассы под углом, который выставляется вручную. Соединитель системы "U5 Combitech" изготовлен изх стали толщиной 2 мм. Для его соединения с лотками применяются специальные метизы ДКС. Они уже включены в комплект изделия.
Вертикальный шарнирный соединитель применяется с лотками любой ширины с высотой борта 200 мм.  Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми  По характеристикам такое покрытие соответствует показателям горячеоцинкованного.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Отклонение (угол) Прочее
Тип ступени Перфорированный профиль
Шарнирный (-ая) Да
Вид/марка материала Прочее
Материал Сталь
Ширина лестничного лотка, мм 2
Высота лестничного лотка (боковой стенки), мм 200
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

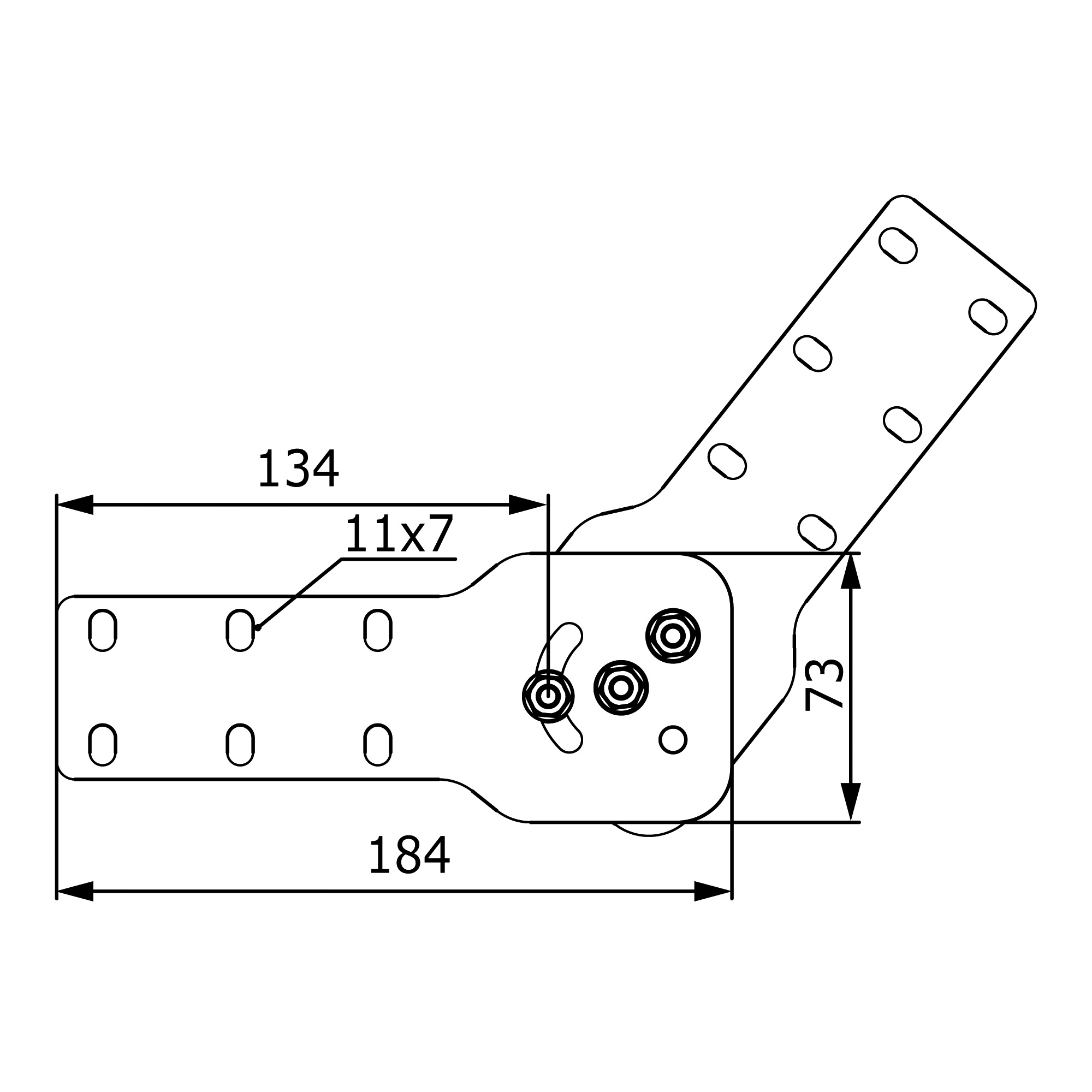

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
