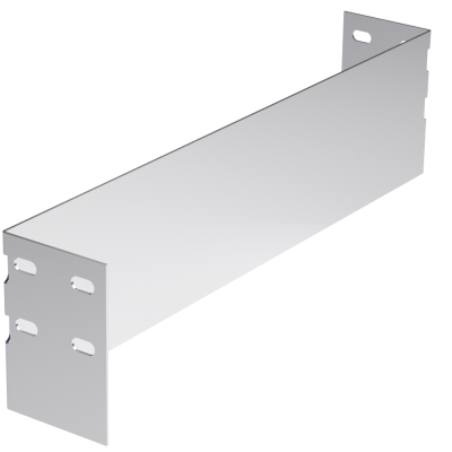

Редукция-заглушка H 100 мм, L 500 мм, цинк-ламельный (аналог горячеоцинкованный)

Код: URH015HDZL
При проектировании и построении кабельных трасс на основе системы тяжелых лотков индустриального назначения "U5 Combitech" иногда возникает необходимость соединить лотки различной ширины. В этом случае применяется переходник (или, иначе, редукция). Редукция-заглушка ДКС также используется на концевых участках трассы в качестве торцевой заглушки. На лоток аксессуар устанавливается с помощью метизов - гайки М6 (код СМ100600) и болта М6х16 (код СМ010616). Редукция предназначена для лотков с высотой борта 100 мм.
Длина аксессуара - 500 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Цвет Светло-серый
Ширина, мм 500
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала Прочее
Материал Сталь
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Высота бокового профиля, мм 100

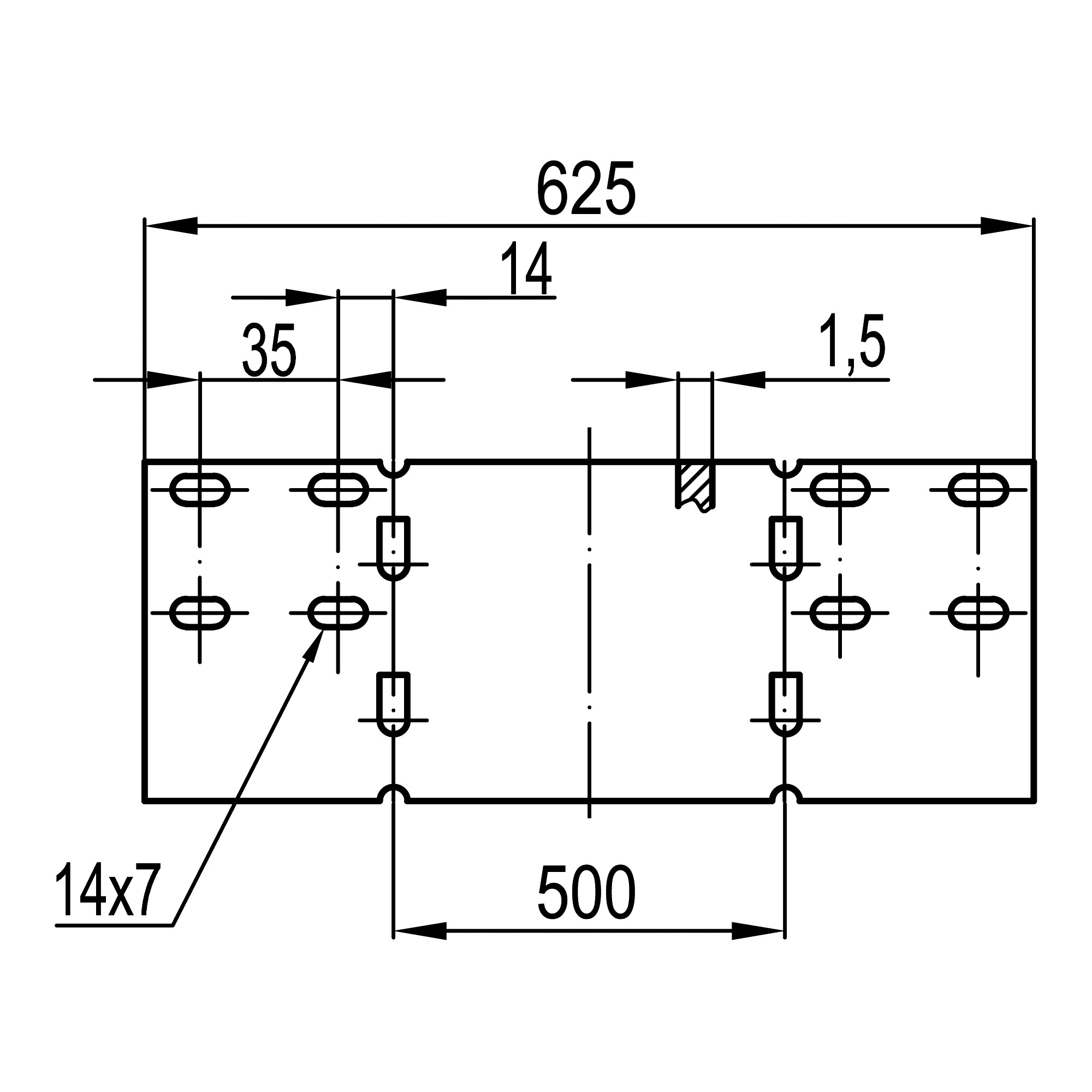

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
