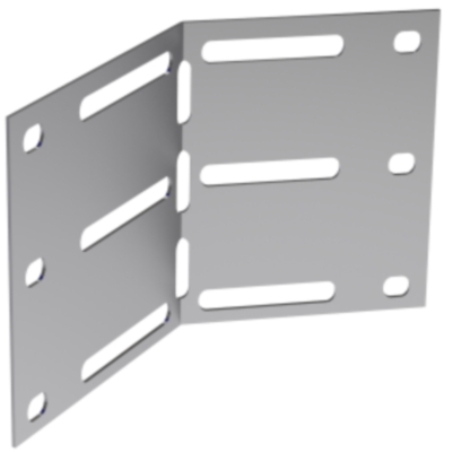

Угловой соединитель H 80 мм, цинк-ламель

Код: UHH080HDZL
Для прочного соединения элементов системы "U5 Combitech" между собой применяются соединители различных типов. Они подбираются под параметры лотков и аксессуаров. Угловой соединитель крепится на стыки лотков под нужным углом, позволяя осуществлять изгиб трассы под произвольным углом.
Соединитель крепится болтами М6х16 (код СМ010616) и гайками М6 (код СМ100600). На аксессуар уже нанесена перфорация для монтажа.
Данный соединитель совместим с кабельными лотками с высотой борта 80 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Вид/марка материала Прочее
Длина, мм 200
Материал Сталь
Подходит для проволочного лотка Нет
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Подходит для лотка высотой, мм 80
Горизонт.-поворотный/шарнирный Нет
Вертикал.-поворотный/шарнирный Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Модель/исполнение Соединитель угловой
Тип соединения Винтовой разъем

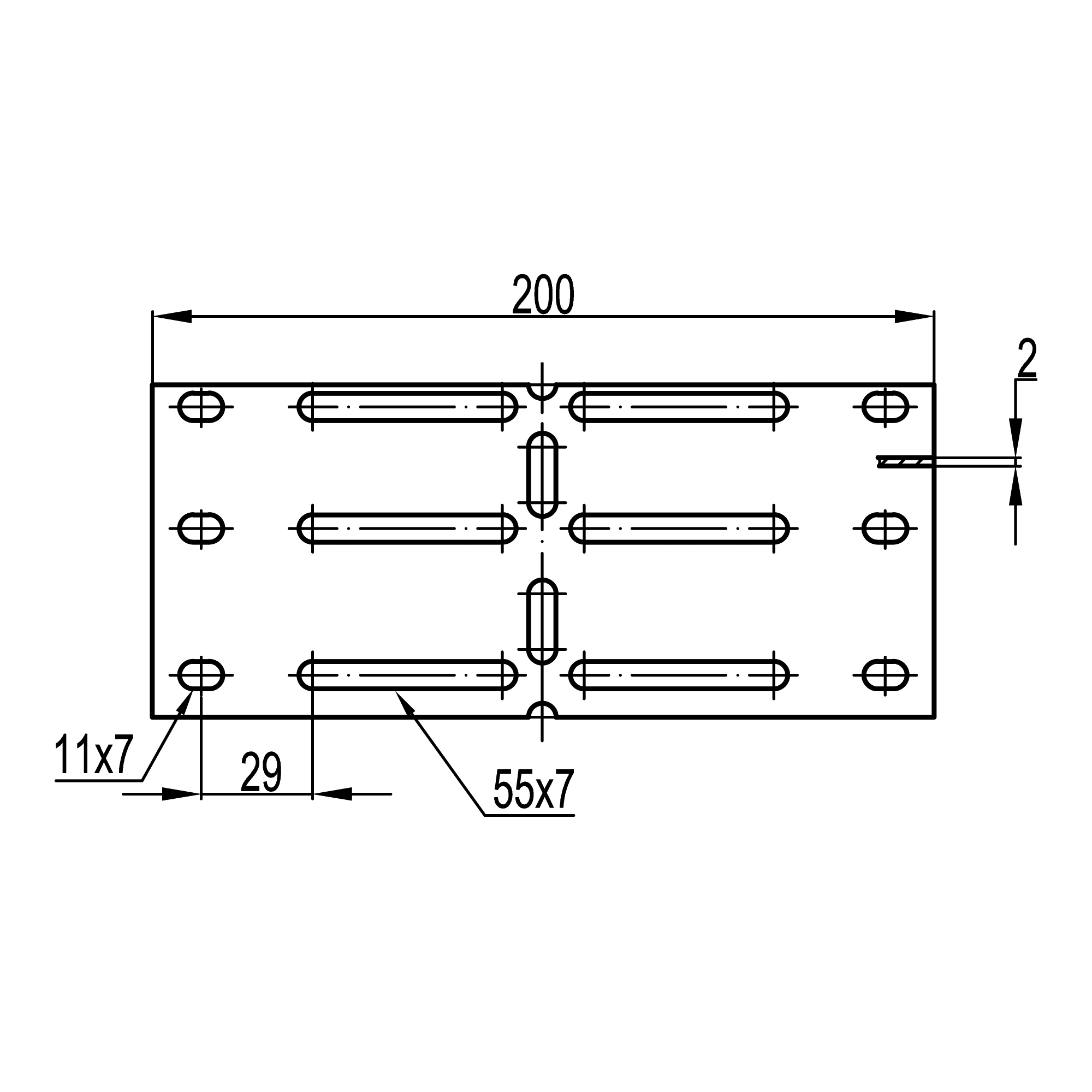

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
