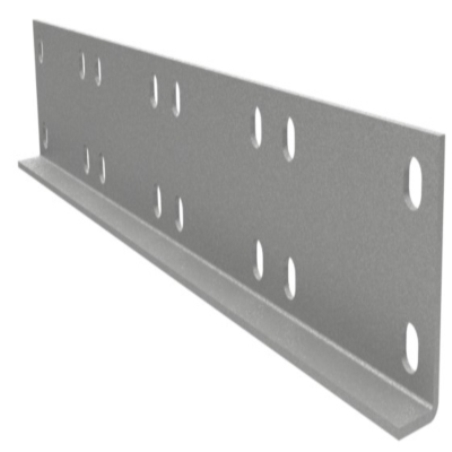

Соединитель горизонтальный H 80 мм L 400 мм, цинк-ламель

Код: UGH480ZL
Для прочного соединения элементов системы "U5 Combitech" между собой применяются соединители различных типов. Они подбираются под параметры лотков и аксессуаров. Горизонтальный соединитель имеет 8 перфорированных отверстий под крепеж (для соединения применяются гайки М6 (СМ100600) и болт М6х16 (СМ010616), совместим с лотками и аксессуарами с высотой стенки 80 мм. Длина аксессуара - 400 мм, толщина стали - 2,5 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Длина, мм 400
Толщина, мм 2
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Защитное покрытие поверхности Гальваническое/электролит. цинк-никелевое покрытие
Вид/марка материала Прочее
Длина, мм 400
Материал Сталь
Подходит для проволочного лотка Нет
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет
Подходит для лотка высотой, мм 80
Горизонт.-поворотный/шарнирный Нет
Вертикал.-поворотный/шарнирный Нет
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Подходит для лотка шириной, мм 50…600
Цвет Светло-серый
Модель/исполнение Соединитель продольный
Тип соединения Винтовой разъем

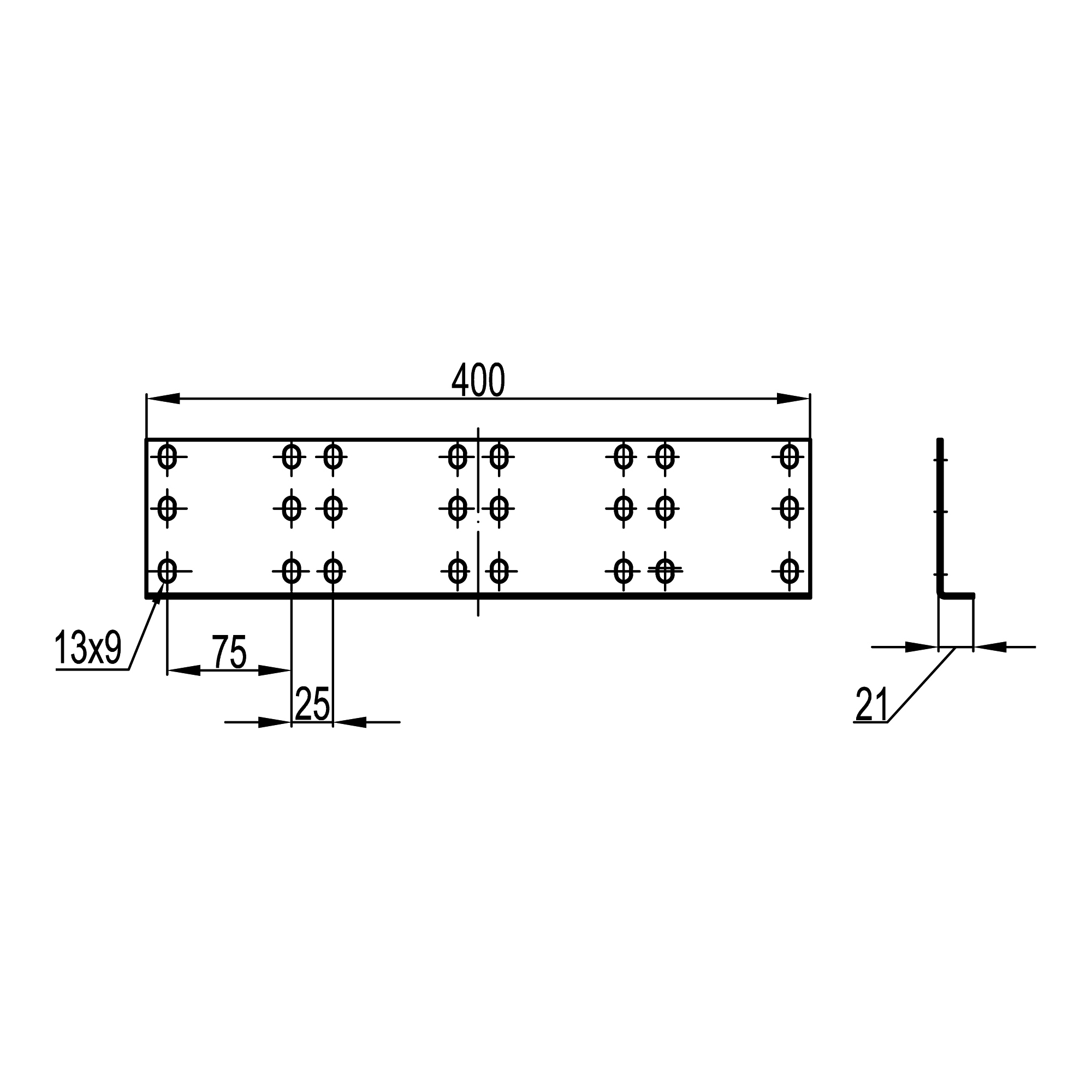

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
