Угол листовой 45 градусов 100x400, цинк-

Код: USC614ZL
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства.
Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Толщина материала, мм 1.5
Отклонение (угол) 45°
Перфорированная боковая стенка Нет
Вид/марка материала Прочее
Материал Сталь
Перфорация в основании для монтажа Нет
Внутр. радиус, мм 660
Ширина кабельного лотка , мм 400
Высота кабельного лотка , мм 100
Изменение направления Горизонтальн.
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Cталь с цинк-ламельным покрытием
Ширина, мм 400
Длина, мм 991
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

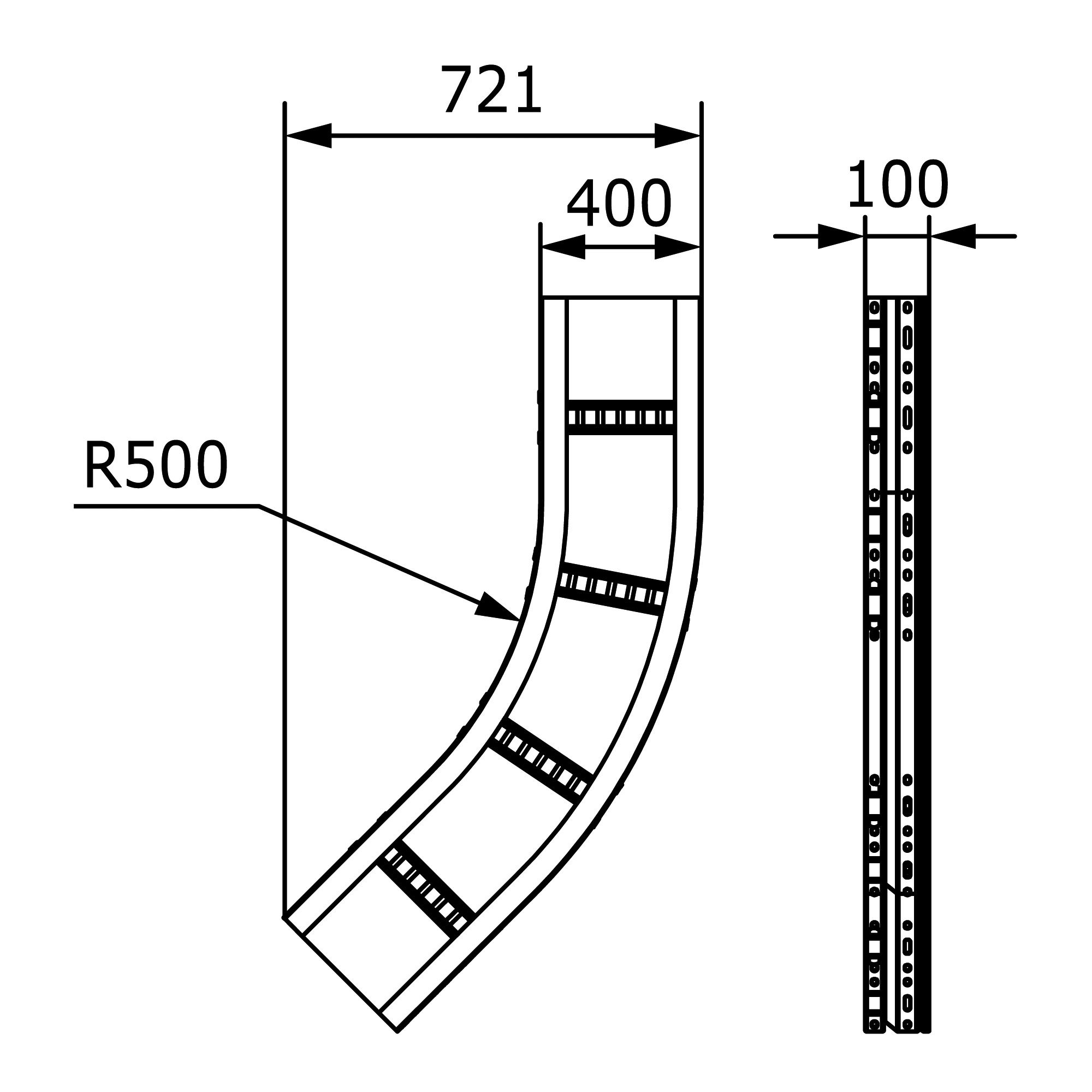

Чертежи
