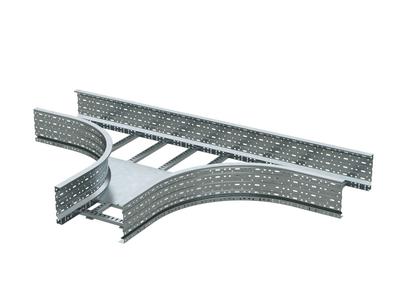

Т-ответвитель лестничный 200х300, цинк-ламельный
Код:
ULT623ZL
Код:
ULT623ZL
-
Выберите файл
для скачивания
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали. Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 300 мм.
Подробнее
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали. Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 300 мм.
Цвет | Светло-серый |
Модель/исполнение | С соединит. разъемом в комплекте |
Защитное покрытие поверхности | Непрерывное гальваническое цинк-алюминиевое покрытие |
Конструктивное исполнение | Распределение нагрузки симметрично |
Тип ступени | Перфорированный профиль |
Вид/ марка материала | Сталь |
Материал | Сталь |

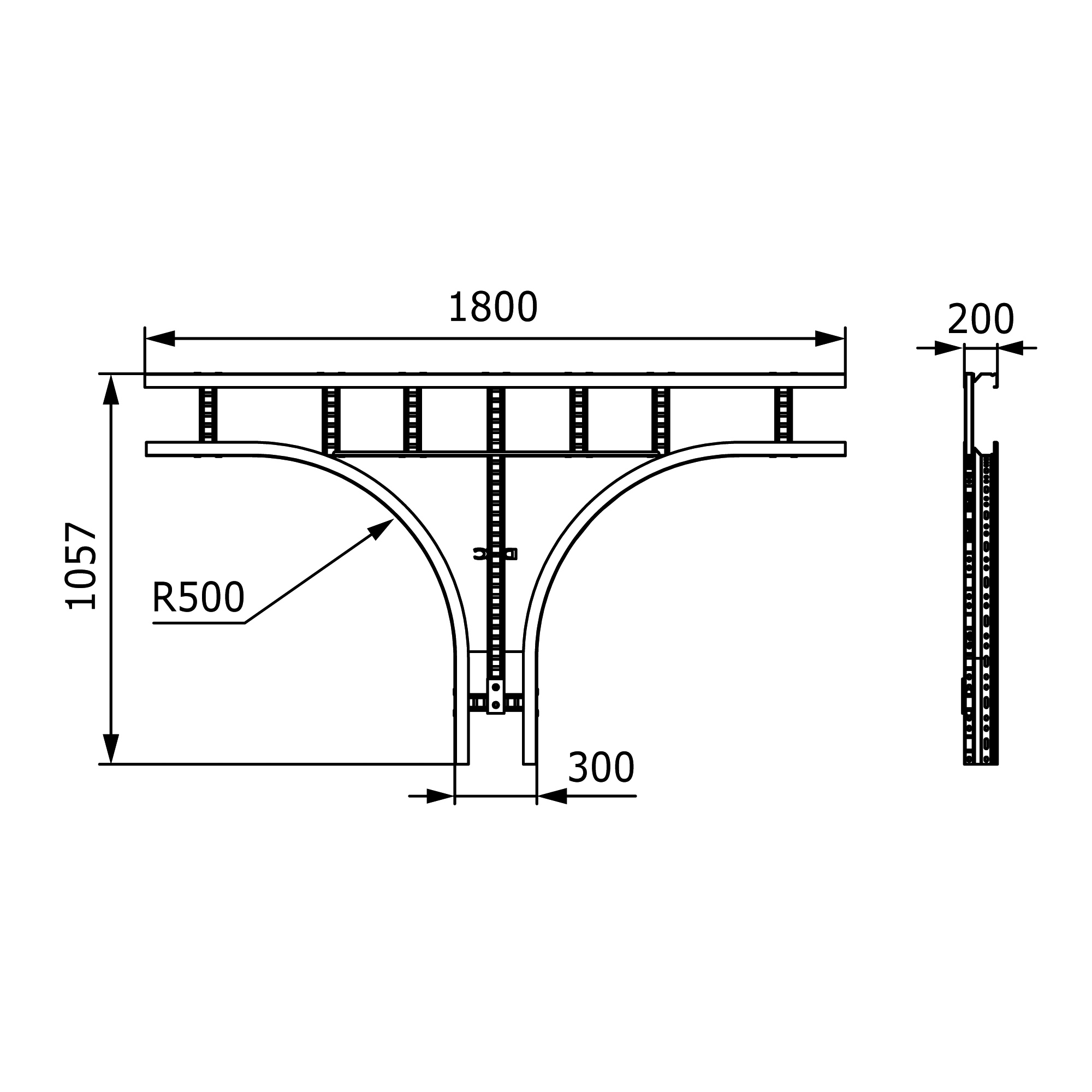

Внутр. радиус, мм | 500 |
Ширина лестничного лотка, мм | 300 |
Высота лестничного лотка (боковой стенки), мм | 200 |
Исполнение для больших расстояний (усиленный) | Да |
Тип бокового профиля | Профиль (открытый) |
Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
Тип продукции | Аксессуары лестничных лотков |
Тип аксессуара | Ответвитель Т-образный горизонтальный |
Высота | 200 мм |
Толщина лонжерона | 1.5 мм |
Материал | Сталь с цинк-ламельным покрытием |
Ширина | 300 мм |
Радиус изгиба | 500 мм |
