Т-ответвитель лестничный 100х500, цинк-л

Код: ULT615ZL

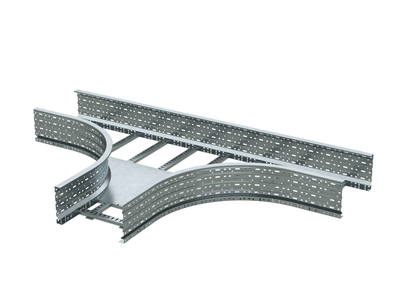

Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков  "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали. Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 500 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Конструктивное исполнение Распределение нагрузки симметрично
Тип ступени Перфорированный профиль
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 500
Ширина лестничного лотка, мм 500
Высота лестничного лотка (боковой стенки), мм 100
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Материал Цинк-ламельное покрытие
Ширина, мм 1400
Длина, мм 2220
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

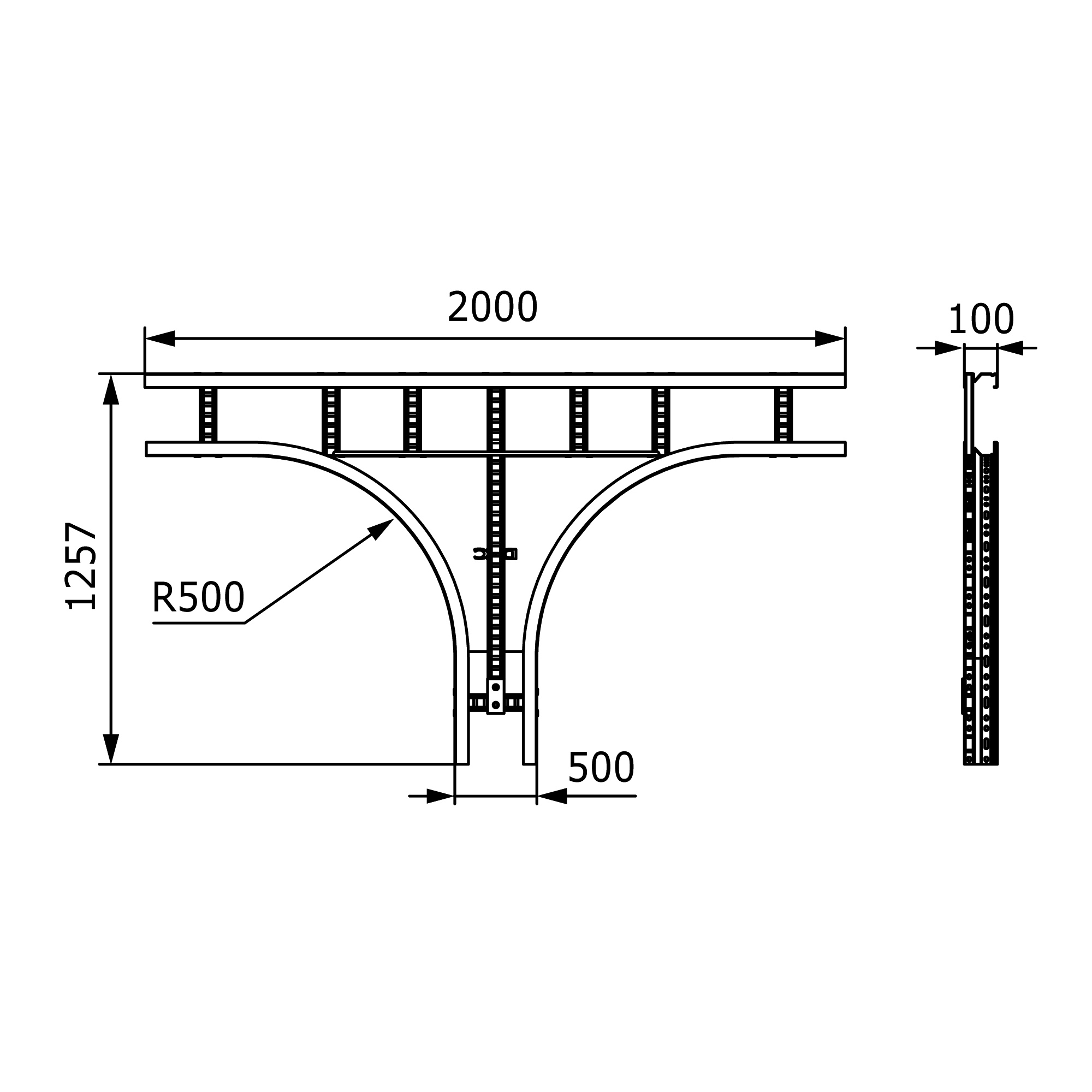

Чертежи
