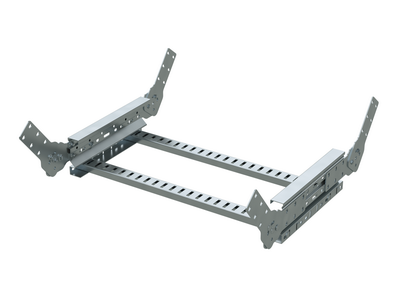

Угол вертикальный лестничный 100х500, ци

Код: ULF015ZL
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол позволяет осуществлять наклон трассы в вертикальной плоскости под произвольным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 500 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Цвет Светло-серый
Модель/исполнение Без разъема/соединителя
Защитное покрытие поверхности Непрерывное гальваническое цинк-алюминиевое покрытие
Отклонение (угол) Прочее
Тип ступени Перфорированный профиль
Шарнирный (-ая) Да
Вид/марка материала Прочее
Материал Сталь
Ширина лестничного лотка, мм 500
Высота лестничного лотка (боковой стенки), мм 100
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 500
Длина, мм 815
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Толщина лонжерона, мм 1.5

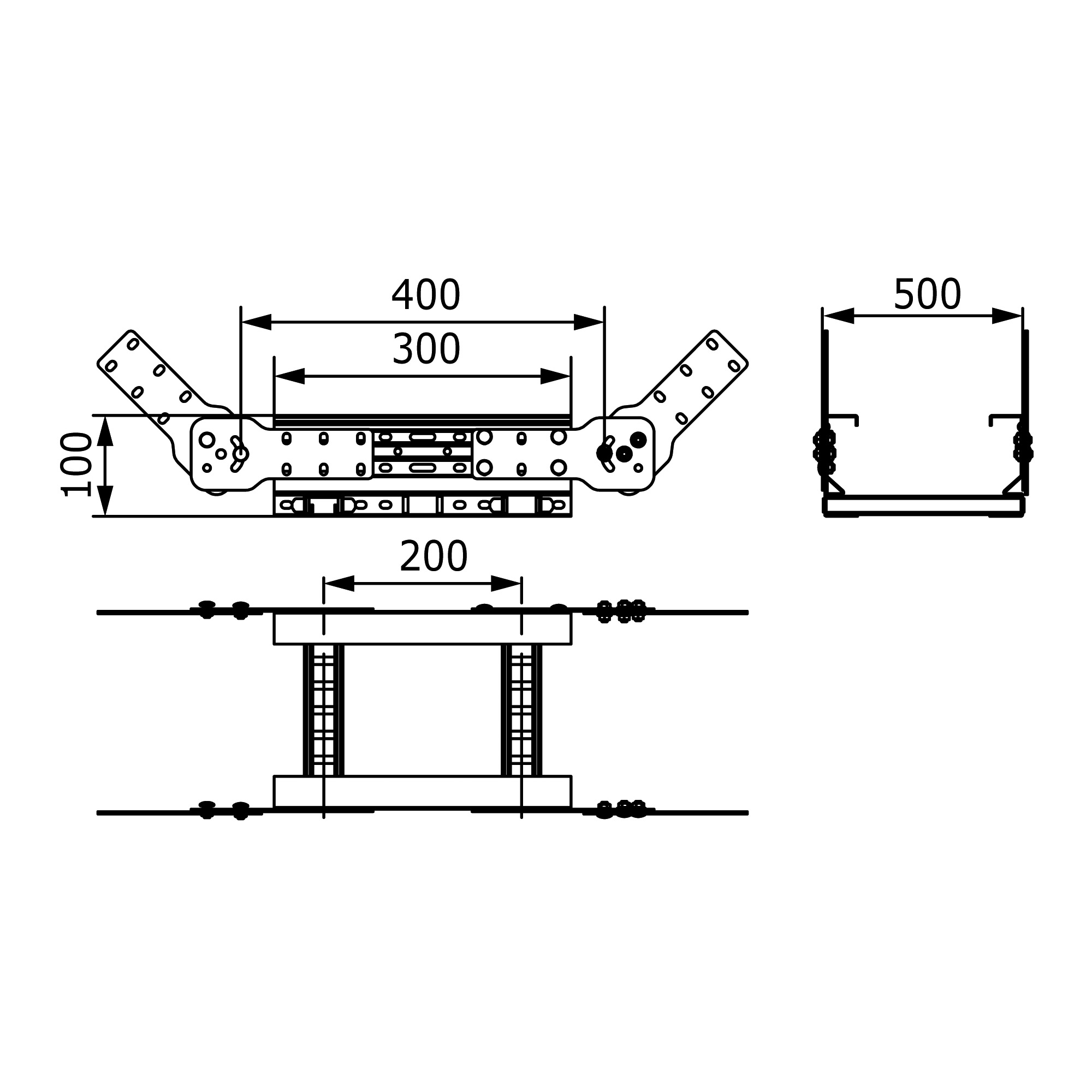

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
