Донная вставка 900, цинк-ламель
Код: UDM309ZL
Тип упаковки:
Кол-во в упаковке: 3
Ед. изм: м
| Вес, кг: | 6,410 |
| Объем, м3: |
0,00090
?
|
Выберите файл для скачивания
-
Выберите файл
для скачивания
В системе "U5 Combitech" донная вставка применяется для защиты кабеля от повреждений. Использование вставки также исключает провисание кабеля и риск его повреждения в процессе прокладки и эксплуатации трассы.

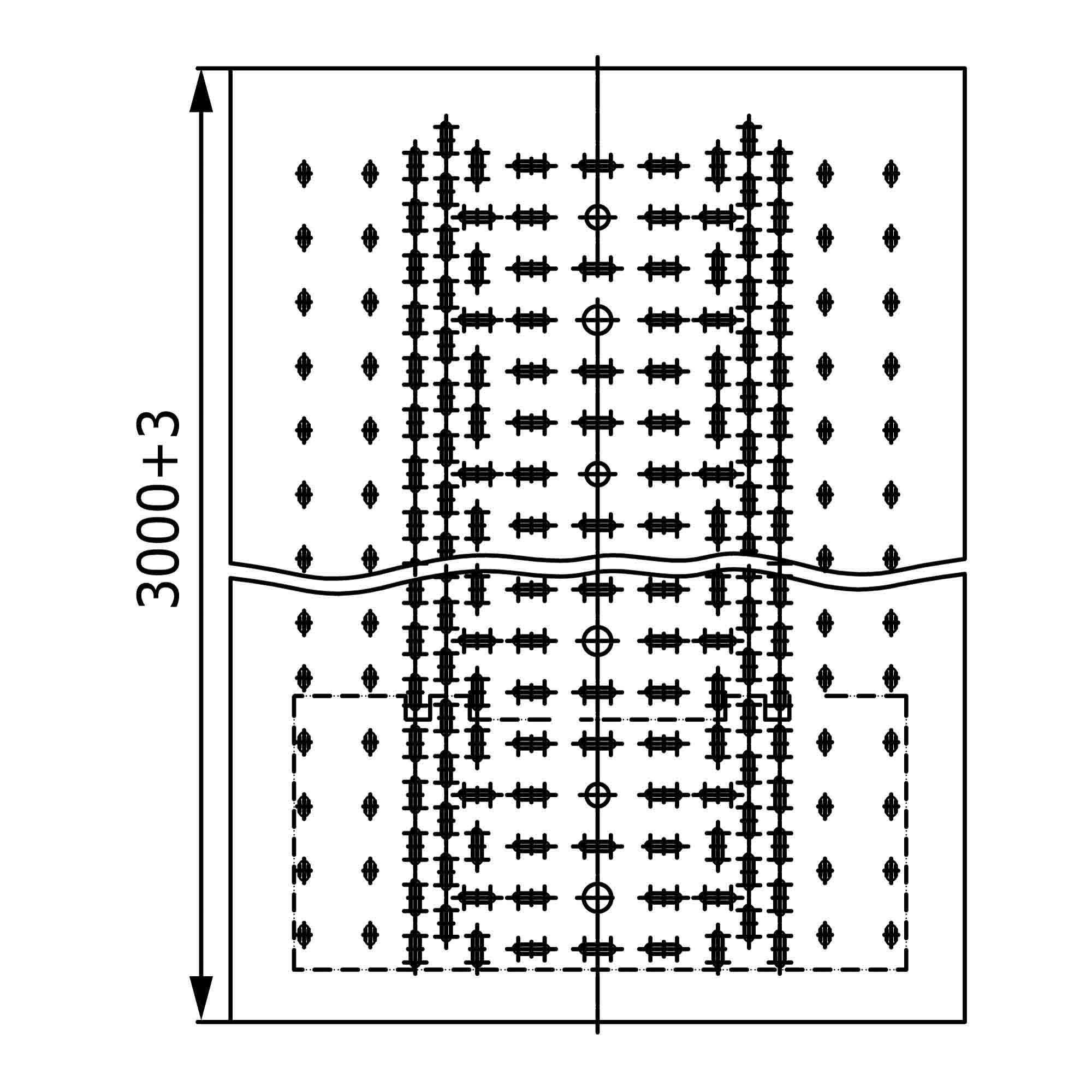

Донная вставки имеет длину 3000 мм и ширину 900 мм. Она изготовлена из листовой стали толщиной 1 мм с покрытием, устойчивым к коррозии. Для монтажа аксессуара используются крепежные элементы: гайка М6 (код СМ100600), болт М6х16 (код СМ010616). Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Подробнее
Донная вставки имеет длину 3000 мм и ширину 900 мм. Она изготовлена из листовой стали толщиной 1 мм с покрытием, устойчивым к коррозии. Для монтажа аксессуара используются крепежные элементы: гайка М6 (код СМ100600), болт М6х16 (код СМ010616). Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
| Цвет | Светло-серый |
| Перфорированный (-ая) | Да |
| Защитное покрытие поверхности | Цинк-ламельное покрытие |
| Вид/марка материала | Сталь |
| Длина, мм | 3000 |
| Материал | Сталь |
| Ширина лестничного лотка, мм | 900 |
| Нержавеющая сталь травлёная | Нет |
| Исполнение для больших расстояний (усиленный) | Да |
| Тип продукции | Аксессуары лестничных лотков |
| Ширина | 900 мм |
| Материал | Cталь с цинк-ламельным покрытием |
| Тип аксессуара | Донная вставка |
Чертежи
| Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | STEP | Renga | AVEVA |
|---|---|---|---|---|---|---|---|---|
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
