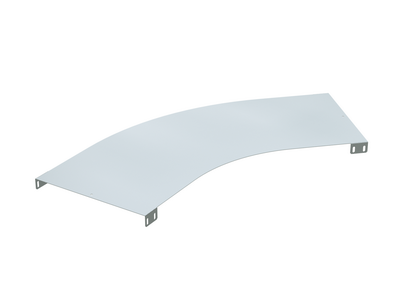

Крышка на угол 45 градусов 300, горячий цинк

Код: UKC603HDZ
Входящие в состав системы  "U5 Combitech" аксессуары применяются для усложнения конструктива трассы и повышения уровня защиты кабеля. Крышка на угол 45o предназначена для защиты кабеля и кабельной трассы от осадков и мусора, который может попасть внутрь кабельного лотка. Крышка подбирается в соответствии с параметрами аксессуара, совместно с которым она используется.
Данная крышка изготовлена из стали толщиной 1 мм и предназначена для применения вместе с аксессуаром, основание которого - 300 мм. Крышка фиксируется на лотке винтовым способом. Для этого применяются гайка М6 (код СМ100600) и болт М6х10 (код СМ010610). Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Подробнее
Ширина, мм 593
Длина, мм 920
Толщина, мм 1.5
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 660
Цвет Светло-серый
Ширина, мм 593
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Материал Сталь
Тип крепления Зажим/фиксатор крышки
Подходит для лестничного лотка Да
Подходит для (листового) кабельного лотка Нет
Нержавеющая сталь травлёная Нет

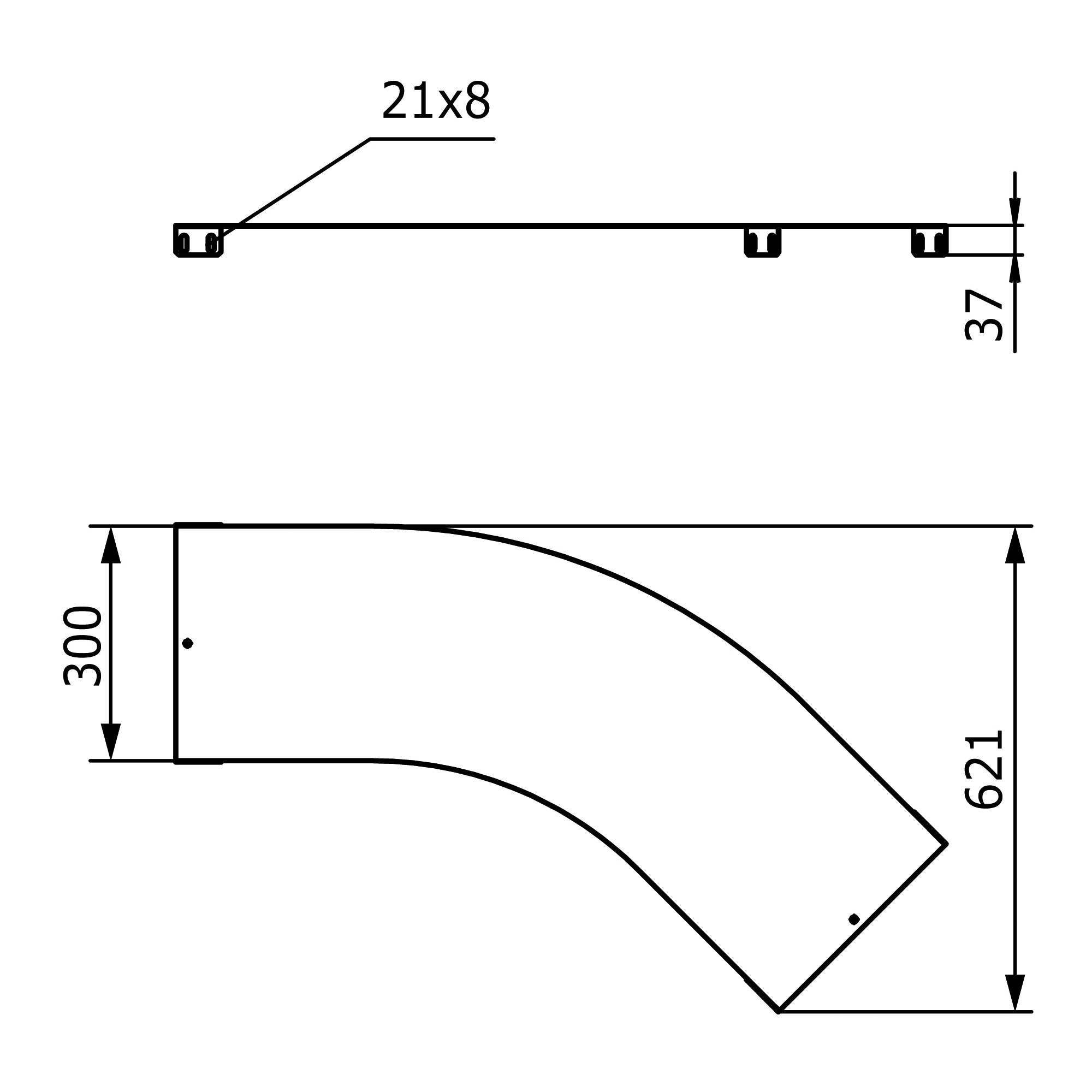

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
"U5 Combitech" - тяжелые лотки
