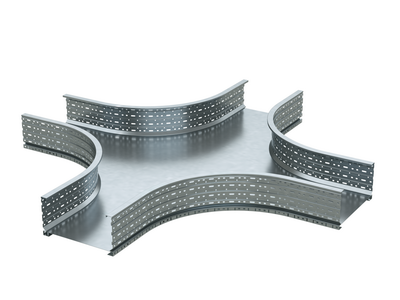

Х-ответвитель листовой 200х900, горячий цинк

Код: USX629HDZ
В состав системы тяжелых лотков "U5 Combitech" входят не только прямые элементы, но и специальные аксессуары, позволяющие создавать кабельные трассы сложного конструктива. С помощью крестообразного ответвителя можно как разворачивать трассу, так и организовывать ее ответвления. Листовая конструкция защищает кабель от внешних воздействий и предотвращает его провисание и повреждение. Плавные повороты Х-образного ответвителя предотвращают повреждение кабеля при прокладке и позволяют наиболее эффективно использовать внутренний объем аксессуара.
Перфорация выполнена с учетом термокомпенсации, поэтому даже при перепадах температур реализуется свободный ход в соединениях. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель совместим с лотками "U5 Combitech" с высотой борта200 мм и шириной 900 мм.
Подробнее
Ширина, мм 2620
Длина, мм 2620
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Горячее цинкование
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 500
Ширина кабельного лотка , мм 900
Высота кабельного лотка , мм 200
НАТО монтажные отверстия Нет
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Подходит для обеспеч. целостности цепи (огнестойкость) Нет

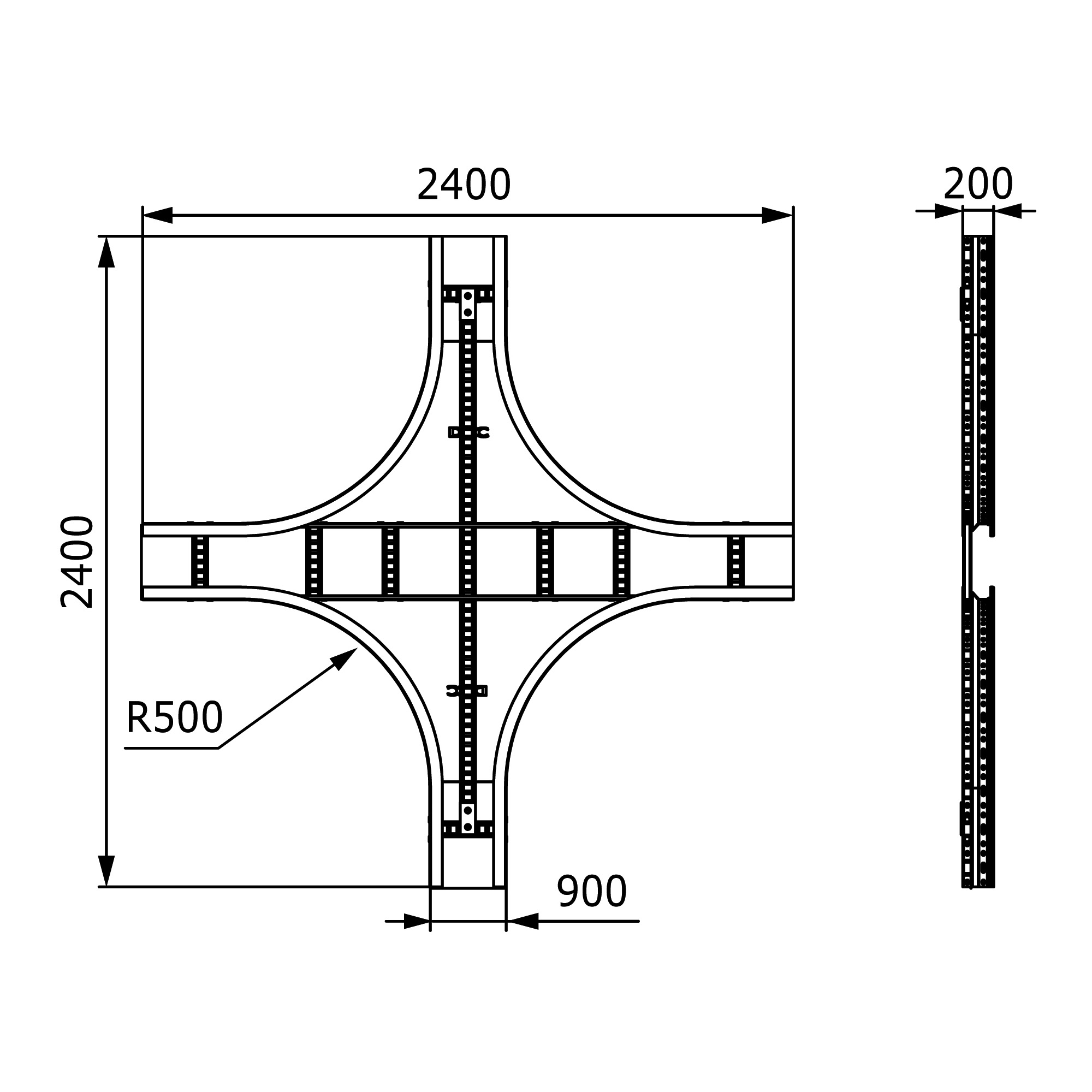

Чертежи
