Т-ответвитель листовой 100х800, горячий цинк
Код: UST618HDZ
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт
Вес, кг: | 47,670 |
Объем, м3: |
0,42973
?
|
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель листовой совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 800 мм.
Подробнее
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель листовой совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 800 мм.
Конструктивное исполнение | Тройник горизонтальный |
Вид/марка материала | Сталь |
Материал | Сталь |
Внутр. радиус, мм | 500 |
Ширина кабельного лотка, мм | 800 |
Высота кабельного лотка, мм | 100 |
НАТО монтажные отверстия | Да |
Нержавеющая сталь травлёная | Да |
Исполнение для больших расстояний (усиленный) | Да |
Подходит для обеспеч. целостности цепи (огнестойкость) | Да |
Цвет | Светло-серый |
Модель/исполнение | С разъемом/соединителем в комплекте |
Защитное покрытие поверхности | Горячее цинкование |
Тип продукции | Аксессуары листовых лотков |
Тип аксессуара | Ответвитель Т-образный горизонтальный |
Высота | 100 мм |
Ширина | 800 мм |
Материал | Cталь горячеоцинкованная погружением |

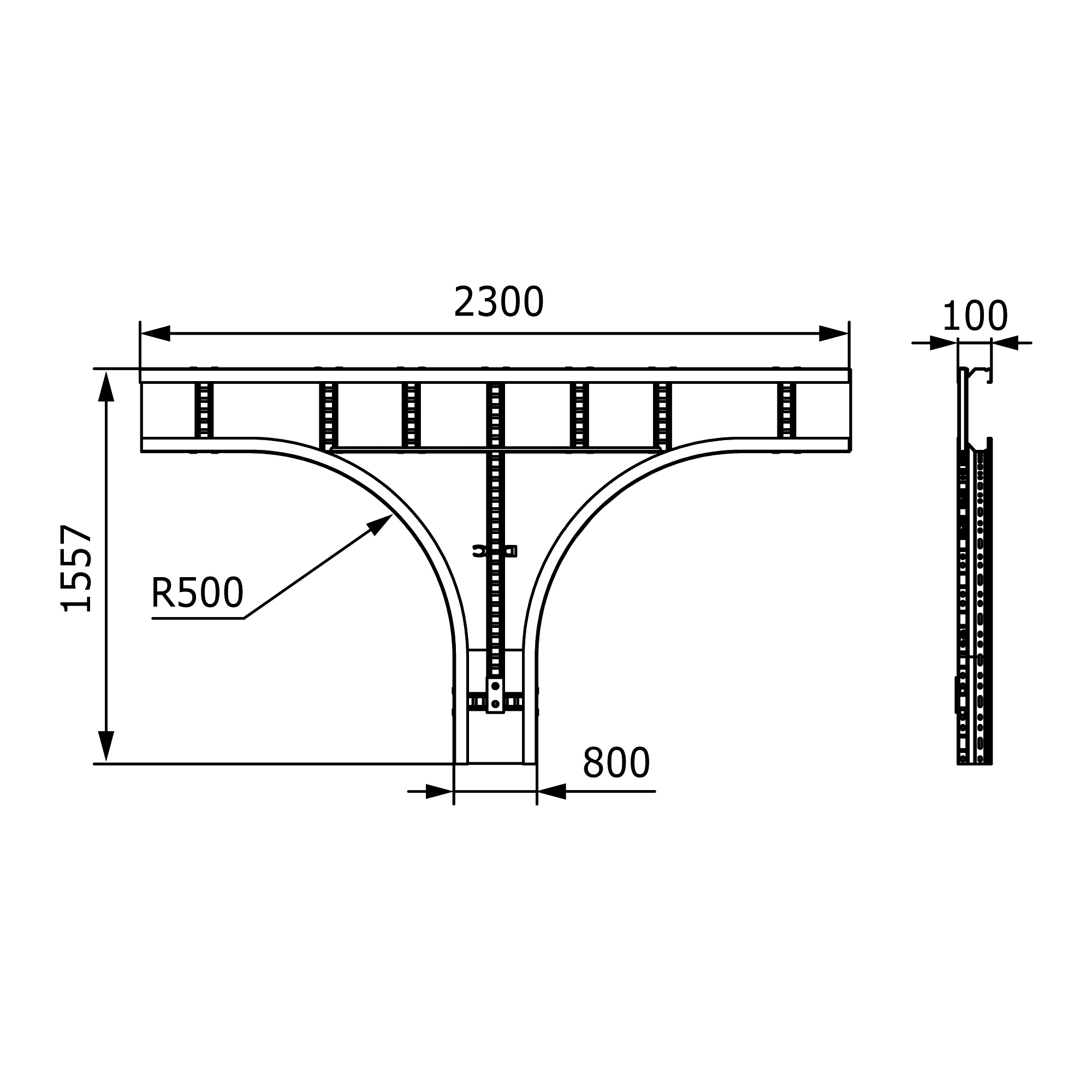

Чертежи
Серия | Название | Eplan | Model Studio CS | DWG (динам.) | Intergraph | STEP | Renga | AVEVA |
---|---|---|---|---|---|---|---|---|
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
||
Тяжелые лотки - "U5 Combitech"
|
|
|
|
|
|
|
