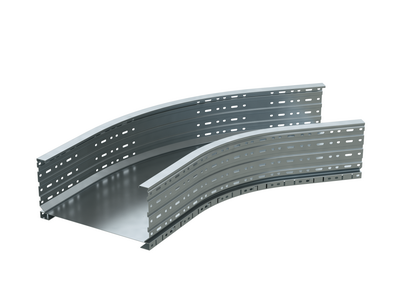

Угол листовой 45 градусов 100x400, горячий цинк
Угол листовой 45 градусов 100x400, горячий цинк
Код:
USC614HDZ
Задать вопрос
Скачать в PDF
?
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства.

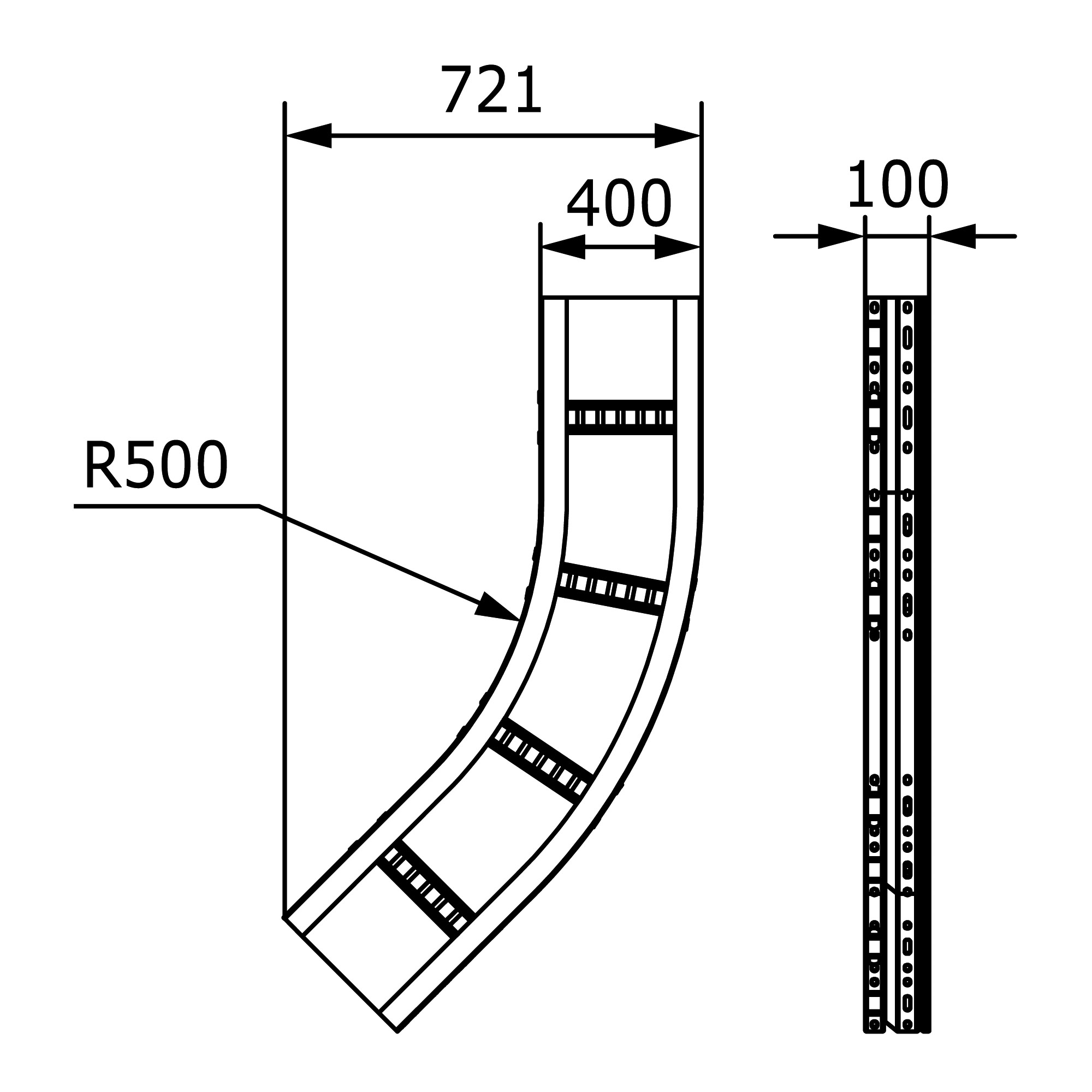

Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 400 мм. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Подробнее
Карточка товара
Характеристики
Аналоги
Чертежи
Сертификаты
Каталоги
Характеристики по стандарту ETIM
Пользовательские характеристики
Цвет
Светло-серый
Модель/исполнение
Без разъема/соединителя
Защитное покрытие поверхности
Горячее цинкование
Толщина материала, мм
1.5
Отклонение (угол)
45°
Перфорированная боковая стенка
Нет
Вид/марка материала
Прочее
Материал
Сталь
Перфорация в основании для монтажа
Нет
Внутр. радиус, мм
660
Ширина кабельного лотка , мм
400
Высота кабельного лотка , мм
100
Изменение направления
Горизонтальн.
НАТО монтажные отверстия
Нет
Нержавеющая сталь травлёная
Нет
Исполнение для больших расстояний (усиленный)
Да
Подходит для обеспеч. целостности цепи (огнестойкость)
Нет
Тип продукции
Системные аксессуары
Тип аксессуара
Угол горизонтальный листовой 45 градусов
Высота
100 мм
Ширина
400 мм
