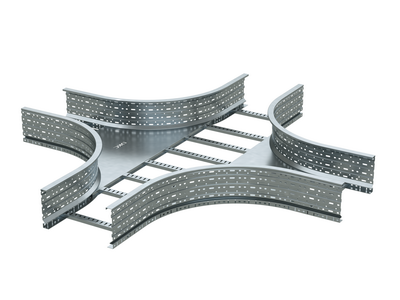

Х-ответвитель лестничный 200х1000, горячий цинк

Код: ULX620HDZ
В состав системы тяжелых лотков "U5 Combitech" входят не только прямые элементы, но и специальные аксессуары, позволяющие создавать кабельные трассы сложного конструктива. С помощью крестообразного ответвителя можно как разворачивать трассу, так и организовывать ее ответвления. Лестничная конструкция отличается небольшим весом и обеспечивает хорошую вентиляцию кабеля. Плавные повороты Х-образного ответвителя предотвращают повреждение кабеля при прокладке и позволяют наиболее эффективно использовать внутренний объем аксессуара.
Перфорация выполнена с учетом термокомпенсации, поэтому даже при перепадах температур реализуется свободный ход в соединениях. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 1000 мм.
Подробнее
Цвет Светло-серый
Защитное покрытие поверхности Горячее цинкование
Тип ступени Перфорированный профиль
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 500
Ширина лестничного лотка, мм 1000
Высота лестничного лотка (боковой стенки), мм 200
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 2720
Длина, мм 2720
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

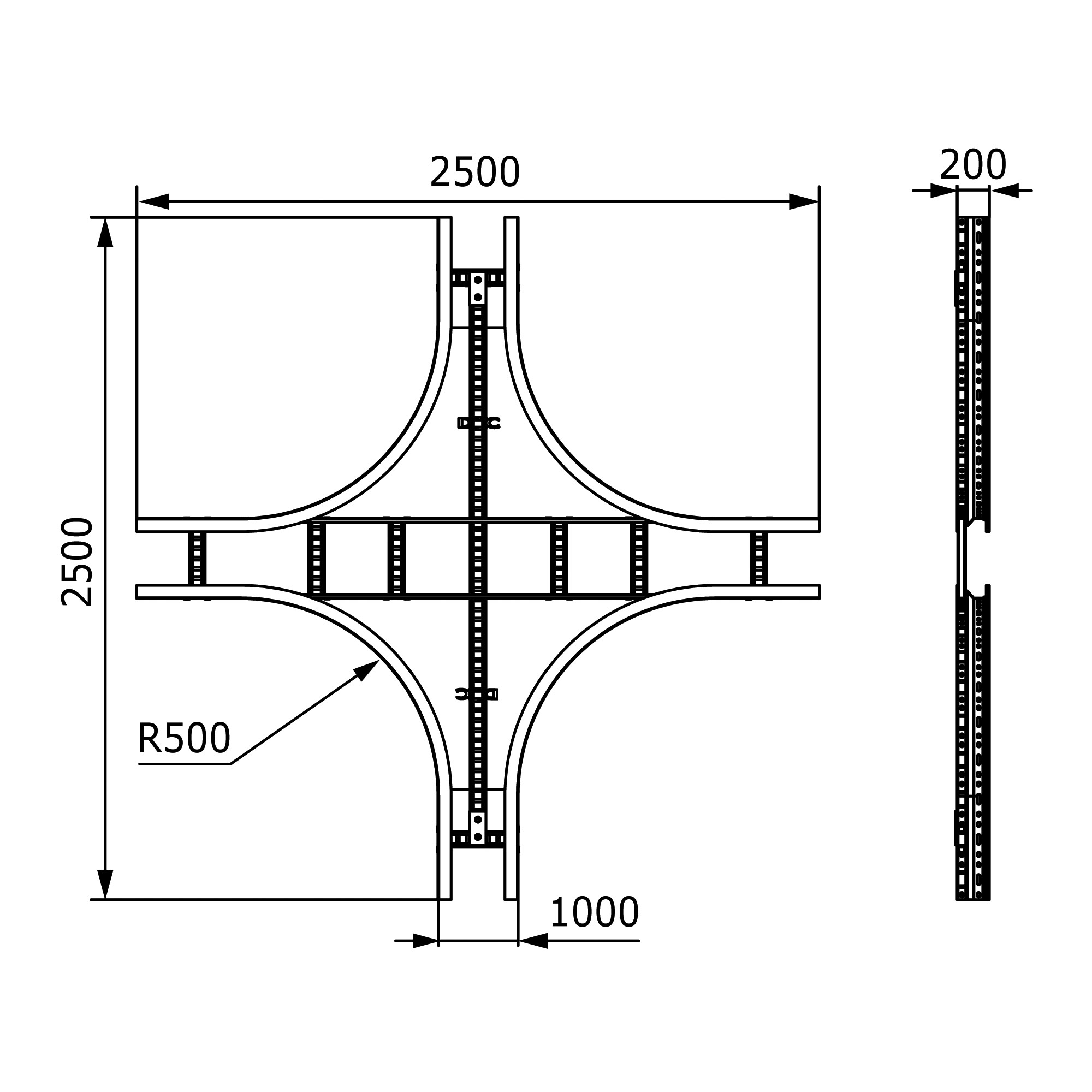

Чертежи
Серия Название Autodesk Revit STEP Intergraph DWG (динамические блоки)
