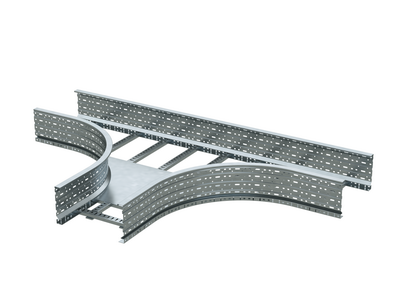

Т-ответвитель лестничный 200х300, горячий цинк

Код: ULT623HDZ
Ответвители – это аксессуары, облегчают построение кабельных трасс сложной геометрии. Они позволяют создавать ответвления кабельной трассы, построенной на основе системы тяжелых лотков  "U5 Combitech". Данный аксессуар (его также называют "тройник горизонтальный") имеет Т-образную форму и применяется для организации поворотов и ответвлений в горизонтальной плоскости. Его конструктив обеспечивает плавный поворот, предупреждая повреждение кабеля при прокладке и давая возможность наиболее эффективно использовать внутренний объем аксессуара.
Перфорация в аксессуарах имеет особую форму, учитывающую термокомпенсацию при скачках температур. Это позволяет реализовать свободный ход в соединениях элементов при любых условиях эксплуатации. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности. Ответвитель лестничный совместим с лотками "U5 Combitech" с высотой борта 200 мм и шириной 300 мм.
Подробнее
Цвет Светло-серый
Модель/исполнение С разъемом/соединителем в комплекте
Защитное покрытие поверхности Горячее цинкование
Конструктивное исполнение Распределение нагрузки симметрично
Тип ступени Перфорированный профиль
Вид/марка материала Прочее
Материал Сталь
Внутр. радиус, мм 500
Ширина лестничного лотка, мм 300
Высота лестничного лотка (боковой стенки), мм 200
Нержавеющая сталь травлёная Нет
Исполнение для больших расстояний (усиленный) Да
Тип бокового профиля Профиль (открытый)
Подходит для обеспеч. целостности цепи (огнестойкость) Нет
Ширина, мм 1200
Длина, мм 2020
Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1
Радиус изгиба, мм 600
Толщина лонжерона, мм 1.5

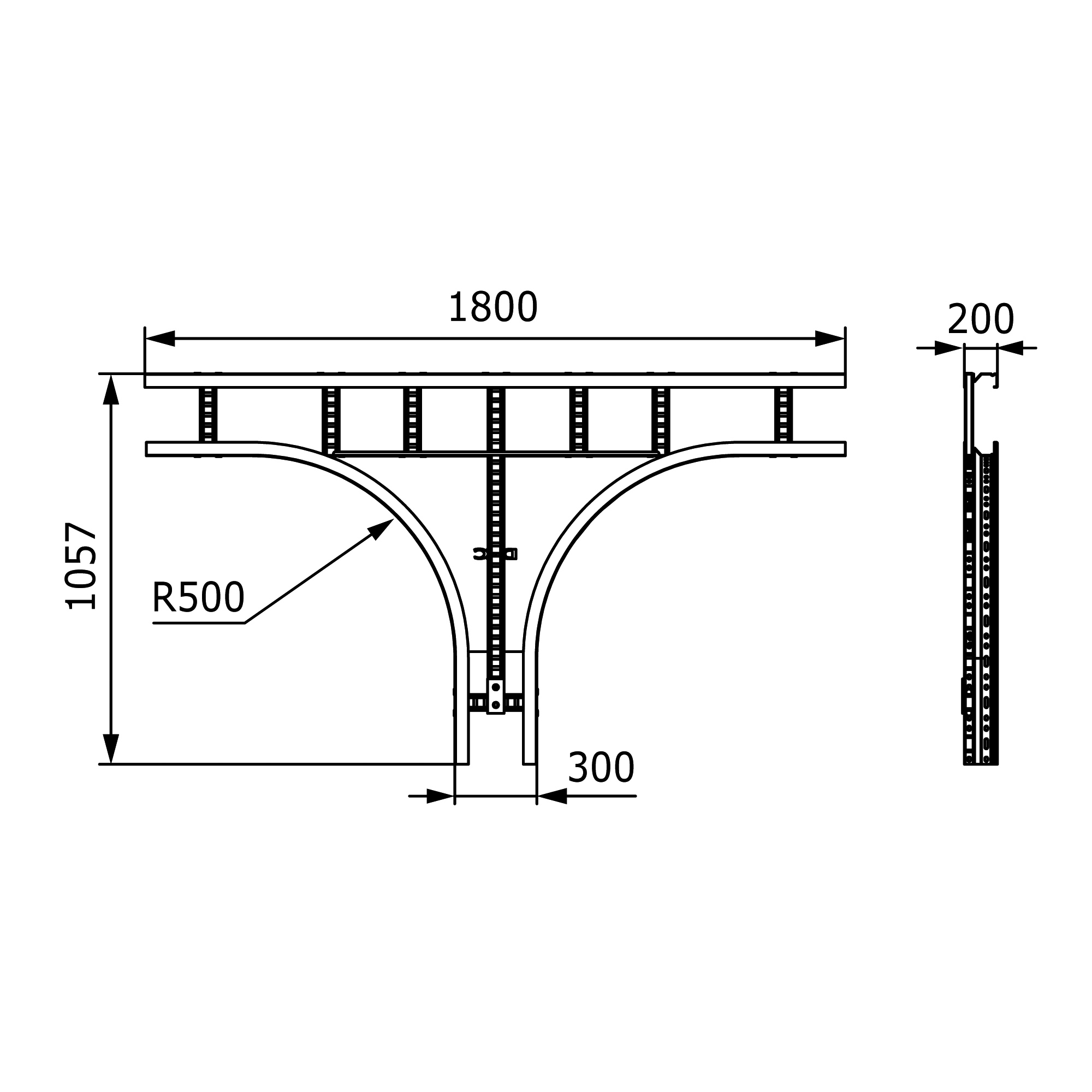

Чертежи
