Угол лестничный вертикальный внешний 90 градусов 150х400, R600, горячеоцинкованный
Код: ULOD654HDZ
Угол лестничный вертикальный внешний 90 градусов 150х400, R600, горячеоцинкованный
Код: ULOD654HDZ
| Вес, кг: | 9,936 |
| Объем, м3: |
0,30068
?
|
Тип упаковки:
Кол-во в упаковке: 1
Ед. изм: шт

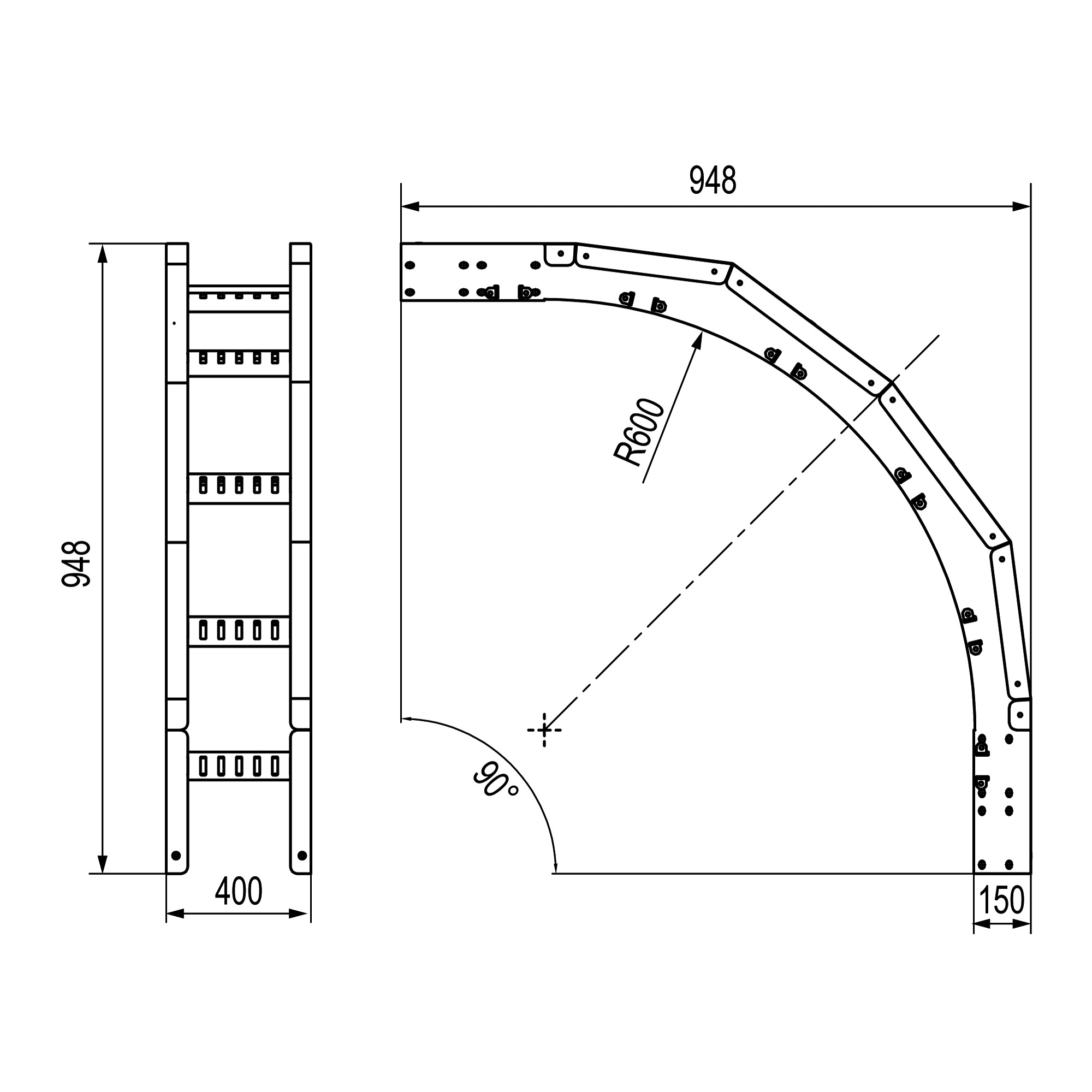

Вертикальный угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под прямым углом. Плавность поворота облегчает прокладку силового кабеля. Направление -внешний. Ширина -400 мм, высота -150 мм. Исполнение - "Горячий цинк"
| Защитное покрытие поверхности | Горячее цинкование |
| Отклонение (угол) | 90° |
| Материал | Сталь |
| Внутр. радиус, мм | 600 |
| Ширина лестничного лотка, мм | 400 |
| Высота лестничного лотка (боковой стенки), мм | 150 |
| Изменение направления | Вертикально ниспадающий |
| Вид/марка материала | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Подходит для обеспеч. целостности цепи (огнестойкость) | Нет |
| Тип продукции | Аксессуары лестничных лотков |
| Тип аксессуара | Угол вертикальный внешний 90 градусов |
| Высота | 150 мм |
| Толщина лонжерона | 1.5 мм |
| Материал | Сталь горячеоцинкованная погружением |
| Ширина | 400 мм |
| Радиус изгиба | 600 мм |
